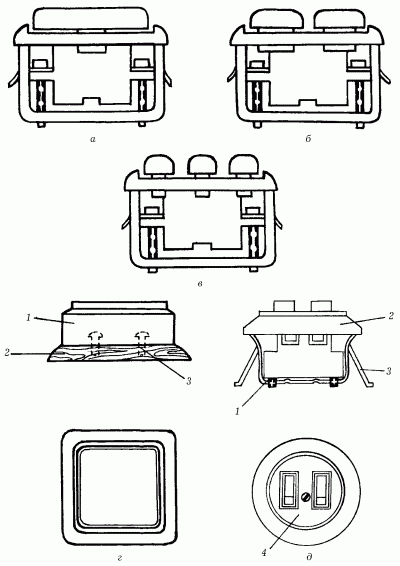

Рис. 7. Типы выключателей: а – одноклавишный; б – сдвоенный; в – строенный; г – для открытой установки: 1 – корпус выключателя; 2 – подрозетник; 3 – шурупы; д – для скрытой установки: 1 – стальная или пластмассовая коробка; 2 – корпус выключателя; 3 – распорные лапки; 4 – винт.

Выключатели для открытой установки монтируют, как правило, при прокладке открытой электропроводки; их крепят к деревянным розеткам толщиной около 10 мм с помощью шурупов. Для монтажа выключателей для скрытой установки дополнительной деталью является стальная или пластмассовая коробка: сначала

в стену вмуровывают коробку, к которой распорными лапками и винтами крепят сам выключатель.

Одноклавишные выключатели предназначены для замыкания одной цепи (например, для включения/выключения одного светильника).

Спаренные чаще всего используют для пятирожковых светильников, когда одна клавиша включает две лампочки, другая – три, а обе – все пять (рис. 8).

Рис. 8. Схема включения ламп пятирожкового светильника.

Удобны спаренные выключатели и для раздельных санузлов, а также в том случае, если в помещении кухни или того же санузла имеются два потребителя электрического тока: осветительный прибор (потолочный светильник) и система вытяжной вентиляции, установленная в форточке или вентиляционном окне.

Назначение строенных выключателей – замыкать и размыкать три электрические цепи (они очень удобны в малогабаритных квартирах при освещении кухни, ванной и туалетной комнат).

По признаку конструктивных особенностей механизма выключатели могут быть клавишными, перекидными, поворотными, кнопочными и шнуровыми. В настоящее время для бытовых нужд выпускают выключатели в основном клавишного типа, но не исключено наличие в квартире кнопочных или поворотных выключателей. В переносных осветительных приборах (например, торшерах) зачастую используются шнуровые выключатели.

Но даже выключатели одного типа могут существенно различаться по своим кинематическим схемам (рис. 9).

Рис. 9. Конструкция механизмов выключателей: а – качающийся механизм выключателя с пружиной сжатия: 1 – клавиша; 2 – пружина; 3 – шарик; 4 – коромысло; б – качающийся механизм выключателя с пружиной растяжения: 1 – контактная пластина; 2 – рамка; 3 – скоба; 4 – пружина; 5 – основание.

Рис. 9 (продолжение): в – кулачковый механизм выключателя с плоской пружиной: 1 – ручка; 2 – пружина; 3 – контактная пластина.

Схемы действия представленных выключателей достаточно просты.

В качающемся механизме с пружиной сжатия (рис. 9, а) при нажатии на клавишу (1) шарик (3), сжимая пружину (2), проходит через ось качания коромысла (4), и под действием пружины скользит по плечу коромысла, перекидывая его в противоположное положение, тем самым разрывая или соединяя цепь.

В качающемся механизме с пружиной растяжения (рис. 9, б) рамка (2), которая закреплена на клавише выключателя и прижата к основанию (5) пружиной (4), может качаться вокруг оси и вступать в контакт с пластиной (1) или размыкать этот контакт. Пружина посредством скобы (3) при переходе рамки через вертикальную плоскость перекидывает рамку на положение «включено» или обратно в зависимости от нажима на верхнюю или нижнюю часть клавиши.

Выключатели такой конструкции помещены в плоский корпус с одной, двумя или тремя крупными клавишами в одном блоке. Их возможно применять как для скрытой, так и для открытой проводки. Их контакт изготовлен из металлокерамики с добавлением серебра, что обеспечивает надежную работу выключателя. Номинальный ток – до 4 А.

Кулачковый выключатель

с плоской пружиной (рис. 9, в) устроен очень просто. Так же как и тумблерный выключатель (рис. 10), он часто применяется в бытовых приборах.

Рис. 10. Механизм выключателей (переключателей): а – кулачкового типа; б – тумблерного типа.

Наибольший номинальный ток обычных бытовых выключателей – 6 А; если же контакты выключателя выполнены из металлокерамики, то 10 А.

Причиной наиболее вероятных неприятностей, которые могут встречаться в выключателях, является вольтова дуга, возникающая в момент разрыва контактов или вибрации контактной пластины после удара контакта о контакт. Это приводит к расклепыванию контактов, истиранию и оплавлению деталей выключателя.

При выборе нового выключателя целесообразнее предпочесть конструкцию, которая обеспечивает быстрое разведение контактов на расстояние, не поддерживающее горения вольтовой дуги, поскольку при медленном разведении контактов вольтова дуга держится значительное время и вызывает наибольший износ выключателя.

Иногда бытовой прибор, например настольная лампа, начинает мигать, а выключатель издает характерный треск, который легко услышать. Это явное свидетельство неисправности выключателя, который необходимо срочно отремонтировать или поменять. Треск происходит от постоянного искрения между контактами из-за ненадежного их прилегания друг к другу во включенном состоянии. Такая неисправность может возникнуть из-за недостаточного усилия перекидной пружины, окисления или загрязнения контактов.

Надо отметить, что кулачковые механизмы в выключателях чаще подвержены такой неприятности, поскольку не обеспечивают быстрого разрыва цепи, а также стабильного и достаточного усилия для контакта. Лучше заранее поменять такие выключатели на клавишные с качающимся механизмом с пружиной растяжения, не дожидаясь, когда они выйдут из строя.

Большинство электроприборов подключается к сети с помощью штепсельных соединений: розетки и вилки. Одна из частей таких соединений, а именно штепсельная розетка является составной частью электропроводки. Конструкции розеток не столь разнообразны, как конструкции выключателей, и все же различают розетки: для открытой и скрытой установки; двух– и трехконтактные; для подключения вилок с круглыми и плоскими контактами; для подключения одной и двух вилок (рис. 11).

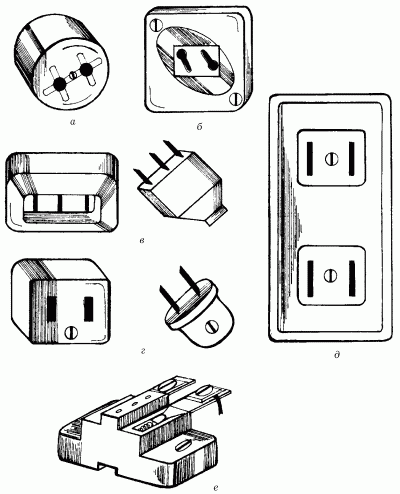

Рис. 11. Разновидности штепсельных соединений: а – розетка для открытой установки; б – розетка для скрытой установки; в – трехконтактная розетка; г – штепсельное соединение с плоскими контактами; д – розетка для подключения двух вилок; е – конструкция механизма розетки с прижимной пружиной.

Розетки для открытой и скрытой установки прикрепляют к стенам аналогично выключателям этих же типов. Наиболее надежны из них розетки с прижимной пружиной (рис. 12).

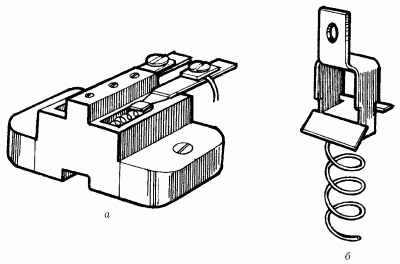

Рис. 12. Конструкция розетки с прижимной пружиной: а – основание унифицированной розетки; б – контактный узел с прижимной пружиной.

Для повышения безопасности (особенно если розетки расположены достаточно низко от пола, а в доме есть маленькие дети) розетки снабжают поворотной шайбой или перемещающейся заслонкой; эти устройства надежно закрывают отверстия гнезд на то время, когда розетка не задействована.

Номинальный ток для розеток в сети напряжением 220 В равен 10 А; для сети же с напряжением 380 В – 25 А.
