Ранним утром, поздним вечером или ночью, то есть в темное время суток, найти выключатель или розетку бывает трудно. Для удобства потребителей многие производители электродеталей выпускают розетки и выключатели с вмонтированной в их корпус неоновой лампочкой. Но если в квартире (доме) установлены обычные электроустановочные детали, то несложно оснастить их неоновой лампочкой самостоятельно. Все, что понадобится для этого, – это подпаять к выводам лампочки отрезки изолированного провода и последовательно с гасящим сопротивлением (1–5 МОм) подсоединить их к выводам выключателя или розетки (рис. 13).

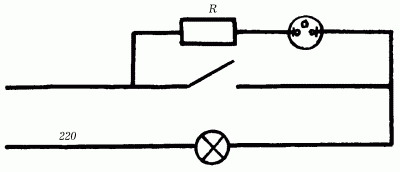

Рис. 13.

Схема включения неоновой лампочки в цепь выключателя или розетки.

Когда электроприбор (светильник или другой приемник тока) задействован, то цепь, в которую входит неоновая лампочка, разомкнута и лампочка не горит; но стоит выключить светильник или удалить из розетки вилку, цепь замыкается и лампочка начинает светиться.

Чтобы светящуюся лампочку было видно, необходимо в непросвечивающей крышке корпуса выключателя просверлить отверстие диаметром 5–6 мм и вклеить в него кусочек оргстекла с полукруглой головкой, к оргстеклу изнутри корпуса выключателя прижать баллончик неоновой лампочки.

Если корпус выполнен из прозрачного материала, достаточно расположить лампочку под крышкой или в любом другом месте внутри корпуса выключателя.

Чтобы свести к минимуму число изгибания провода при установке розеток и выключателей скрытой проводки, их выполняют таким образом, чтобы их конструкция позволяла подключать к ним провода уже после закрепления выключателя или розетки в гнезде на стеновой панели.

Если проводка открытая, выключатели и розетки следует устанавливать на деревянных подрозетниках, к которым они крепятся двумя шурупами.

На обоях около выключателя постоянно появляются пятна от рук. Этого легко избежать, если между крышкой выключателя и обоями проложить тонкую (1–1,5 мм) пластинку из оргстекла с отверстием под механизм выключателя. Размер пластинки приблизительно 130 х 180 мм.

Следующим элементом электропроводки является патрон, который необходим для подключения к сети осветительных ламп. Поскольку существует два типа осветительных ламп – лампы накаливания и люминесцентные, существует и два типа патронов для них.

Для ламп накаливания используют резьбовые патроны, которые различают по размерам: лампы мощностью до 60 Вт можно подключить к патрону Е14 (малый цоколь) и Е27 (средний цоколь); лампы мощностью до 200 Вт – к патрону Е27; лампы мощностью от 300 до 1500 Вт – к патрону Е40 (большой цоколь). Если на цоколе лампы написано: 14 мм, то для нее надо использовать только патрон типа Е14, если – 27 мм, то подойдет патрон типа Е27.

Конструктивное решение патронов не одинаково: различают подвесные патроны с ниппелем, с ушком для подвешивания, настенный патрон с наклонным фланцем и др. Схема монтажа патрона в электропроводке показана на рис. 14.

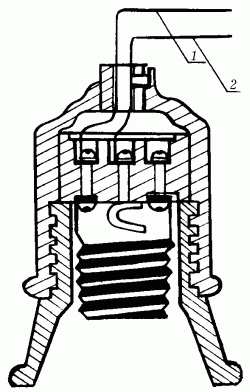

Рис. 14. Резьбовой патрон: 1 – нулевой провод; 2 – фазный провод.

Для каждой из этих серий ламп определена температура, которая считается повышенной: для Е14 это более 110 °C, для Е27 – более 140 °C. Корпуса патронов для работы в таких условиях изготавливаются из керамики или жаростойкой пластмассы. Такие режимы работы возникают при применении ламп с верхними значениями мощности внутри небольших закрытых плафонов.

Каким бы ни был корпус резьбового патрона – фарфоровым или пластмассовым, но контакты и контактные зажимы монтируются только на фарфоровых вкладышах. Это обусловлено тем, что во время свечения лампочки соединение патрон – лампа может нагреваться до очень высоких температур (до 200 °C).

Для люминесцентных ламп патроны могут быть стоечными, круглыми

или накидными. Изготавливают их, как правило, из пластмассы, поскольку свечение люминесцентной лампы не приводит к значительному повышению температуры соединений.

Единственная, пожалуй, причина повреждения патронов – плохой контакт зажимов провода или плохой контакт лампы с контактным лепестком, поврежденным искрой, часто возникающей в контактном соединении. Патроны разбирают прямо на месте, перед тем как их снять. Нужно отсоединить провода, ослабить стопорный винт внутри корпуса (в резьбе донышка) или отвернуть контргайку с резьбовой трубки. После этого можно снять патрон с трубки светильника.

В местах ответвлений и разветвлений электропроводки устанавливаются разветвительные (рис. 15), а в местах соединения проводов на отдельных участках скрытой проводки соединительные коробки. Коробки могут быть металлическими или пластмассовыми. Отличие разветвительных и соединительных коробок заключается в разном количестве отверстий на боковых стенках: у разветвительных коробок три-четыре отверстия, у соединительных – два (в принципе, в качестве соединительных коробок допустима установка разветвительных). В комплекты коробок обязательно входит крышка.

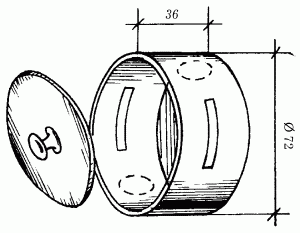

Рис. 15. Разветвительная коробка.

Предохранители – обязательная деталь любой электропроводки. Они представляют собой устройства защиты электрической цепи. Есть два основных типа предохранителей – автоматические и с плавкими вставками (рис. 16).

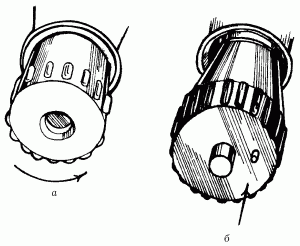

Рис. 16. Типы предохранителей: а – предохранитель с плавкой вставкой; б – автоматический предохранитель.

В последнее время широкое распространение получили именно автоматические выключатели, они гораздо проще в эксплуатации: при срабатывании защитного устройства достаточно нажать кнопку на головке выключателя (разумеется, предварительно отключив все электроприборы либо те из них, которые явились причиной, приведшей к срабатыванию автоматического выключателя), и электропроводка вновь вернется в рабочее состояние.

Предохранители с плавкими вставками – вчерашний день электротехники; однако если дом старой постройки, то в нем счетчики электроэнергии наверняка оснащены именно предохранителями с плавкими вставками. Состоят они из фарфоровой пробки, внутри которой находится проволочка, рассчитанная на ток 6 или 10 А; если ток в цепи достигает предельного значения, проволочка плавится и цепь обесточивается. Неудобство таких предохранителей в том, что они по сути являются одноразовыми, так как после срабатывания предохранитель подлежит замене.

Более совершенными являются предохранители с плавкими вставками. Они представляют собой пустотелый керамический корпус с резьбой на цоколе, в отверстие которого помещается сменная трубчатая вставка с впаянной тонкой, легко перегорающей проволочкой; при срабатывании такого предохранителя подлежит замене лишь эта вставка, а не весь предохранитель.

Следует запомнить, что категорически запрещается производить ремонт вышедших из строя плавких предохранителей. Если они перегорают, ни в коем случае нельзя наматывать проволоку на пробку, так как через нее может пройти сильный ток, что может послужить причиной пожара. Кстати, как утверждает статистика, треть пожаров в России происходит именно из-за применения в предохранителях таких жучков. Необходимо всегда иметь запасные пробки на 6 или 10 А.
