Все постройки из деревянных конструкций относятся к категории пожароопасных – II–IIа.
К девятой группе относятся взрывоопасные зоны с установками, имеющими взрывоопасные газы или пары легковоспламеняющихся жидкостей.

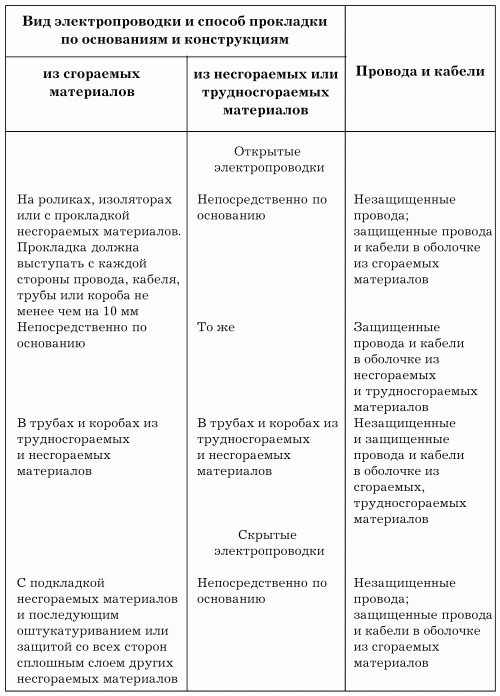

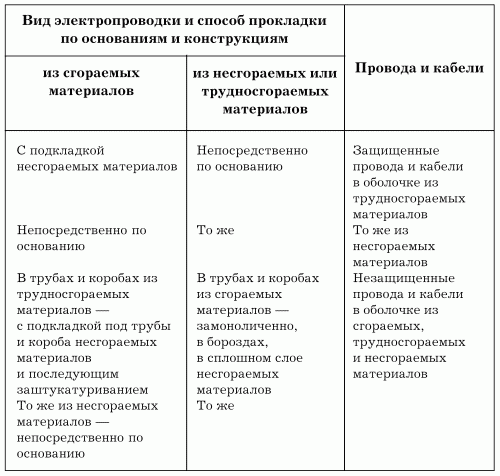

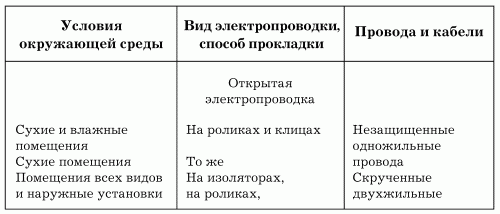

Провода следует выбирать соответствующих марок обязательно в зависимости от условий окружающей среды. Способы их прокладки внутри и вне помещений выбираются после определения всех условий (табл. 2, 3).
Маркировка проводов и кабелей состоит из ряда букв и цифр, несущих информацию о материале токопроводящих жил, изоляции и оболочки, о характере изоляции и оболочки, о количестве жил в проводе и кабеле и о величине их сечения:
– первой в маркировке стоит заглавная буква, обозначающая материал токопроводящих жил: алюминий – А, медь – буква опускается;
– следующая группа заглавных букв (одна или две) в маркировке проводов характеризует их вид: П – провод или ПП – плоский провод; в маркировке кабелей на этом месте обозначен материал изоляции: В – поливинилхлорид, П – полиэтилен, Р – резина, Н – нейрит;
– третье место в маркировке кабелей занимает материал оболочки (значение буквенных символов материала оболочки аналогично значению буквенных символов материала изоляции);
– далее зашифрованы дополнительные сведения: Г – гибкий, Н – негорючий;
– на последнем месте стоят цифровые символы, говорящие о количестве жил и их сечении.

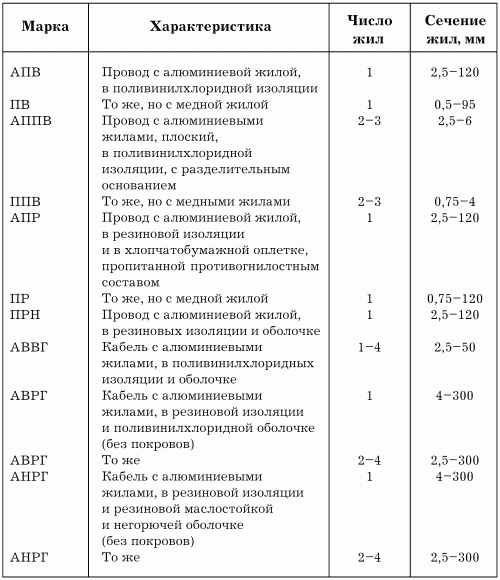

Характеристики марок проводов и кабелей, наиболее часто используемых для прокладки электропроводки в бытовых условиях, приведены в табл. 4.

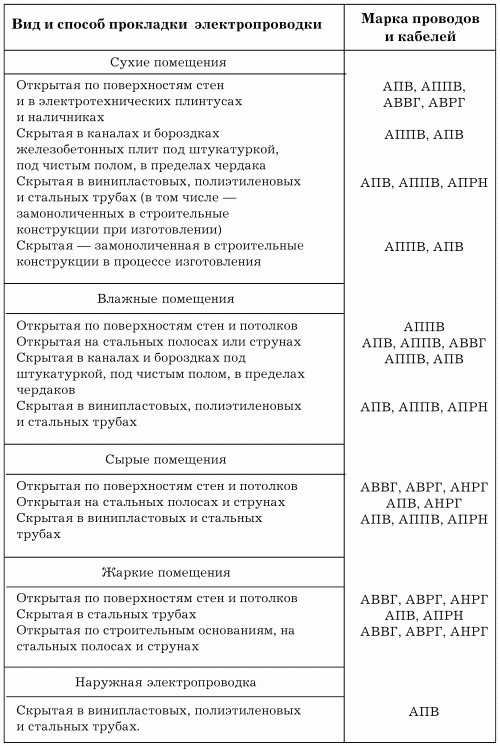

Чтобы выбрать марку провода или кабеля для конкретных целей, можно пользоваться данными не только табл. 2, 3, но и табл. 5.
Среди рекомендуемых материалов для прокладки электропроводки шнуры не значатся не случайно – у них назначение другое: шнуры используют в основном для подключения к сети бытовых электроприборов.
Шнуры, так же как провода и кабели, имеют свою маркировку, в которой на первом месте стоит заглавная буква Ш (шнур), остальные буквенные символы характеризуют материал изоляции и дополнительные сведения и имеют значения, аналогичные значениям буквенных символов в маркировке проводов и кабелей.
В настоящее время заводы-изготовители бытовой электротехники устанавливают на свои изделия в основном шнуры марок ШВ-1, ШВ-2 и ШВВП, поливинилхлоридная изоляция которых опрессована в неразборную вилку. Нагревательные электроприборы (утюги, плитки) оснащают шнурами с резиновой изоляцией марок ШРС и ШТР. Для питания электрическим током легких светильников используют шнуры
марки ШПС, которые одновременно выполняют роль несущей конструкции, поэтому оснащены специальной грузонесущей оболочкой.Теперь о том, как правильно подобрать провода и кабели для прокладки электропроводки по величине сечения жил исходя из конкретных условий: максимального значения силы тока, нагревающего изоляцию; механических нагрузок на провод, в том числе в контактных зажимах концевых устройств электропроводки. Дело в том, что рабочая температура проводов и шнуров не должна превышать 65 °C, если их оболочка резиновая, и 70 °C, если оболочка пластмассовая (величины температур даны с учетом температуры окружающего воздуха, то есть если комнатная температура равна 20 °C, то допустимый перегрев изоляции – 45 и 50 °C соответственно).

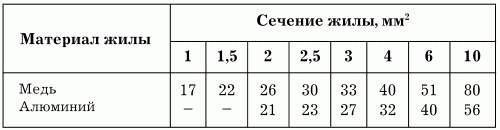

Таким образом, между величинами сечения жил проводов (кабелей) и током, проходящим по ним, имеется прямая связь (табл. 6), которую необходимо принимать в расчет при построении схемы и непосредственно при прокладке электропроводки.
Следует отметить, что данные табл. 6 приемлемы, если электропроводка открытая. Если же производится монтаж скрытой проводки, да еще из нескольких проводов в одном канале (трубе), то значение допустимого тока в них должно быть уменьшено на 10–20 %. Такая поправка принимается на том основании, что в этом случае провода будут нагревать друг друга. Кроме того, в условиях скрытой проводки охлаждение гораздо хуже.
Что же касается зависимости допустимого тока, проходящего по шнурам, то здесь за основу следует взять следующие соотношения (сечение жилы (мм2): допустимое значение силы тока (А): 0,35: 7; 0,5: 10; 0,7: 14; 1: 22; 1,5: 26 и 2: 31.
Сечение жилы (не путать с площадью поперечного разреза) определяется по формуле:
S = 0,78d2,
где S – сечение жилы в мм2,
d – диаметр жилы в мм.
Диаметр жилы проще всего измерить штангенциркулем (точность измерения достаточно высока – до 0,1 мм, поэтому возможной незначительной ошибкой можно пренебречь). Если же данного измерительного инструмента под руками не оказалось, то для измерения диаметра жилы можно воспользоваться таким нехитрым способом: небольшой отрезок очищенной от изоляции жилы намотать на толстый гвоздь, отвертку или любой другой стержень и крепко сжать витки провода; полученную спираль измерить слесарной линейкой (с ценой деления 0,5 мм) и эту длину разделить на количество витков. Но такой способ измерения дает уже большую погрешность.
Для определения сечения многожильного провода или кабеля достаточно рассчитать сечение одной жилы и полученную величину умножить на число жил.
Сечение жил при малых токах, особенно в винтовых контактных зажимах, определяется механической прочностью проводника. Оно не должно быть меньше 2 мм2 для алюминиевой жилы и 1 мм2 для медной жилы. Если открытая проводка внутри помещения выполнена на роликах, сечение алюминиевой жилы не должно быть меньше 2,5 мм2.
Электродетали
Провода, кабели и шнуры – главный элемент любой электропроводки, к которому полагаются всевозможные дополнения: различные электродетали или электроустановочные устройства. К ним относятся выключатели и переключатели, электрические соединители (розетки и вилки) и зажимы, патроны для ламп и стартеров, различного типа предохранители.
По способу монтажа выключатели классифицируют на выключатели для открытой и скрытой установки. Кроме того, существует деление выключателей на одноклавишные, сдвоенные и строенные (рис. 7).
