Фейнмановские лекции по физике. 6. Электродинамика

Применяя эти выводы о решении волнового уравнения к y-компоненте электрического поля Е_у, мы заключаем, что Е может меняться по х произвольным образом. Всякое поле, которое существует в самом деле, можно всегда рассматривать как сумму двух картин. Одна волна плывет через пространство в каком-то направлении со скоростью с, причем связанное с нею магнитное поле перпендикулярно к электрическому; другая волна бежит в противоположном направлении с той же скоростью. Такие волны отвечают хорошо нам известным элек­тромагнитным волнам — свету, радиоволнам, инфракрасному излучению, ультрафиолету, рентгеновским лучам и т. д. Мы уже изучали очень подробно излучение света. Так как все, чему мы тогда научились, применимо к любым электромагнит­ным волнам, то теперь нет нужды рассматривать подробно поведение этих волн.

Пожалуй, стоит лишь сделать несколько замечаний о поля­ризации электромагнитных волн. Раньше мы решили рассмот­реть частный случай электрического поля с одной только y-компонентой. Имеется, конечно, и другое решение для волн, бегущих в направлении +х или -х, т. е. решение, при котором электрическое поле обладает одной лишь z-компонентой. Так как уравнения Максвелла линейны, общее решение для одно­мерных волн, распространяющихся в направлении х, есть сумма волн Е_yи волн Е_z. Общее

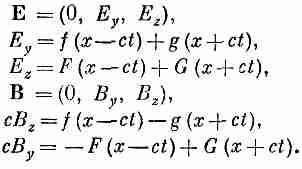

решение суммируется следующими формулами:

(20.25)

У подобных электромагнитных волн направление вектора Е не неизменно: оно как-то произвольно смещается по спирали в плоскости yz. Но в каждой точке магнитное поле всегда пер­пендикулярно к электрическому и к направлению распростра­нения.

Если присутствуют только волны, бегущие в одном направ­лении (скажем, в положительном направлении х), то имеется простое правило, говорящее об относительной ориентации элек­трического и магнитного полей. Правило состоит в том, что век­торное произведение ЕXВ (которое, как известно, является вектором, поперечным и к Е, и к В) указывает направление, куда бежит волна. Если Е совмещать с В правым по­воротом, то вектор поворота показывает направление вектора скорости волны. (Позже мы увидим, что вектор ЕXВ имеет особый физический смысл: это вектор, описывающий течение энергии в электромагнитном поле.)

§ 2. Трехмерные волны

А теперь обратимся к трехмерным волнам. Мы уже знаем, что вектор Е удовлетворяет волновому уравнению. К тому же выводу легко прийти, отправляясь прямо от уравнений Мак­свелла. Предположим, что мы исходим из уравнения

и берем ротор от обеих частей:

(20.26)

Вы помните, что ротор от ротора любого вектора может быть записан в виде суммы двух членов, один из которых содержит дивергенцию, а другой — лапласиан:

Но в пустом пространстве дивергенция Е равна нулю, так что остается только член с лапласианом. Далее, из четвертого урав­нения Максвелла в пустом пространстве [см. (20.12)] производ­ная по времени от C²(СXB) равна второй производной Е по t:

Тогда (20.26) обращается в

Это и есть трехмерное волновое уравнение. Расписанное во всей красе, оно выглядит так:

Как же нам найти общее решение этого уравнения? Ответ таков: все решения трехмерного волнового уравнения могут быть представлены в виде суперпозиции уже найденных нами одномерных решений. Мы получили уравнение для волн, бегущих в направлении х, предположив, что поле не зависит от у и z. Конечно, имеются и другие решения, в которых поля не зависят от x и z,— это волны, идущие в направлении у. Затем существуют решения, не зависящие от х и y; они представляют волны, движущиеся в направлении z. Или в общем случае, поскольку мы записали наши уравнения в векторной форме, трехмерное волновое уравнение может иметь решения, которые являются плоскими волнами, бегущими, вообще говоря, в лю­бом направлении. Кроме того, раз уравнения линейны, то одновременно может распространяться сколько угодно плос­ких волн, бегущих в каких угодно направлениях. Таким об­разом, самое общее решение трехмерного волнового уравнения является суперпозицией всех видов плоских волн, бегущих во всех возможных направлениях.

Попытайтесь представить себе, как выглядят сейчас элект­рические и магнитные поля в нашей аудитории. Прежде всего здесь имеется постоянное магнитное поле; оно возникло от токов внутри нашей Земли, от постоянного земного магнетизма. За­тем здесь имеются какие-то нерегулярные, почти статические электрические поля. Они скорей всего созданы электрическими зарядами, появляющимися из-за того, что кто-то ерзает на своем стуле или трется рукавами о стол (словом, в результате тре­ния). Кроме того, здесь есть еще и другие магнитные поля, вы­званные переменными токами в электропроводке,— поля, ко­торые меняются с частотой в 50 гц в такт с работой генератора на городской электростанции. Но еще больший интерес пред­ставляют электрические и магнитные поля, меняющиеся бы­стрее. К примеру, там, где свет падает из окна, освещая стены и пол, имеются небольшие колебания электрического и маг­нитного полей, перемещающиеся за секунду на 300 000 км. По комнате еще распространяются инфракрасные волны, иду­щие от ваших горячих голов к холодной доске с формулами. Да! Мы еще позабыли об ультрафиолетовом свете, о рентгеновских лучах и о радиоволнах, которые проносятся по комнате.

Через комнату скользят электромагнитные волны, которые несут в себе джазовую музыку. Проносятся и волны, модули­рованные серией импульсов, представляющих картины собы­тий, которые происходят сейчас в других местах света, или кар­тины воображаемых явлений, происходящих при растворении воображаемого аспирина в воображаемых желудках. Чтобы убедиться в реальности этих волн, достаточно просто включить электронную аппаратуру, которая превращает эти волны в изображения и звуки.

Если мы займемся дальнейшим анализом еще более слабых колебаний, то заметим мельчайшие электромагнитные волны, пришедшие в нашу комнату с огромных расстояний. В ней суще­ствуют мельчайшие колебания электрического поля, гребни которых отстоят друг от друга примерно на фут, а источник их удален отсюда на миллионы миль. Эти волны передаются на Землю с межпланетной станции Маринер II, которая как раз проходит сейчас где-то мимо Венеры. Ее сигналы несут сводку всей той информации, которую ей удалось ухватить у планеты (информации, полученной от электромагнитных волн, дошедших от Венеры к станции).

И есть здесь еще едва заметные колебания электрических и магнитных полей от волн, возникших в миллиардах световых лет отсюда, в галактиках, находящихся в удаленнейших уголках Вселенной. В том, что это действительно так, убедились, «за­полнив комнату проволокой», т. е. соорудив антенны величиной с эту комнату. Так были замечены радиоволны, дошедшие до нас из мест, находящихся за пределами досягаемости крупней­ших оптических телескопов. Кстати, даже эти оптические телескопы всего лишь простые собиратели электромагнитных волн. А то, что мы называем звездами, лишь заключения — заключе­ния, выведенные из единственной физической реальности, ко­торую мы до сих пор от них получали, из тщательного изучения бесконечно сложных волновых движений электрических и магнитных полей, достигающих Земли.

В аудитории имеются, конечно, еще другие разные поля — от молний, вспыхивающих где-то вдалеке отсюда, от заряженных частиц в космических лучах в тот момент, когда они проносятся сквозь комнату, и еще поля и еще... Представляете, какая слож­ная штука все эти электрические поля в пространстве вокруг нас! И все они подчиняются трехмерному волновому уравнению.

§ 3. Научное воображение

Я просил вас представить себе электрические и магнитные поля. Что вы для этого сделали? Знаете ли вы, как это нужно сделать? И как я сам представляю себе электрическое и магнит­ное поля? Что я на самом деле при этом вижу? Что требуется от научного воображения? Отличается ли оно чем-то от попытки представить себе комнату, полную невидимых ангелов? Нет, это не похоже на такую попытку.

Чтобы получить представление об электромагнитном поле, требуется более высокая степень воображения. Почему? Да потому что для того, чтобы невидимые ангелы стали доступны пониманию, мне нужно только чуть-чуть изменить их свой­ства — я делаю их слегка видимыми, и тогда я уже могу уви­деть и форму их крыльев, и их тела, и их нимбы. Как только мне удалось представить себе видимого ангела, то необходимая для дальнейшего абстракция (состоящая в том, чтобы почти неви­димых ангелов представить себе совершенно невидимыми) оказывается сравнительно легким делом.
