Германские субмарины Тип IXC крупным планом
Шрифт:

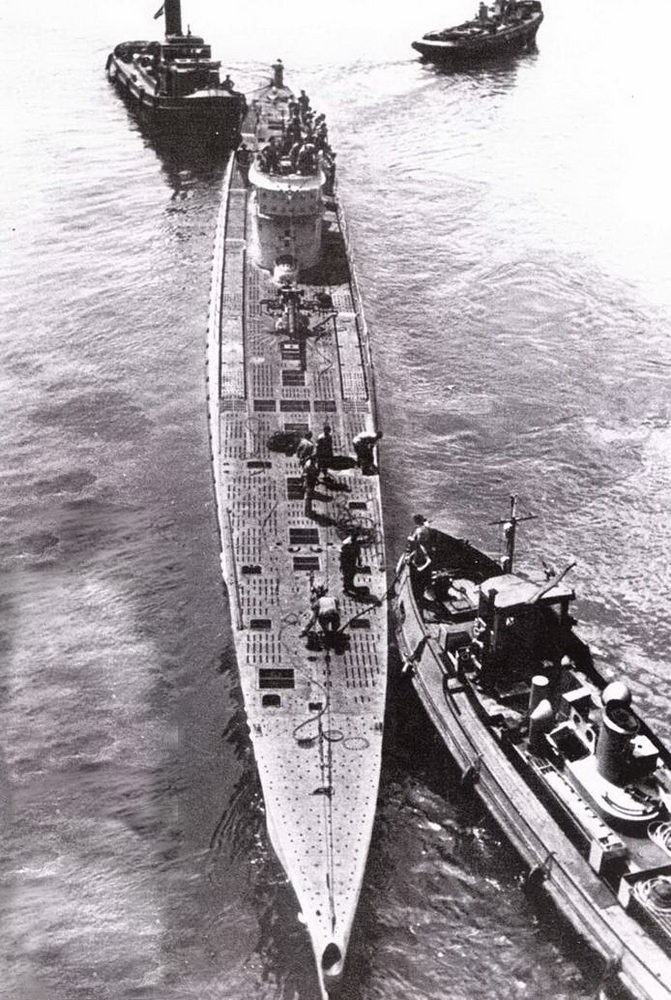

Вывод в море подлодки V 188 с помощью буксиров, закрепленных тросами за ахтерштевень, из Скорфф-бункера вЛорьяпе, 30 июня 1943 г. На фото хорошо видно расположение люков и покрытие верхней палубы. С мая 1943 г. подлодки серии IXС покидали базы обычным способом, буксировка проводилась по особому приказу или в случае выхода лодки в дальний поход, чтобы не тратить топливо из цистерн под верхней палубой. Из-за расширения района боевых действий до Индийского океана цистерны № 1-6 под верхней палубой были переделаны и их ёмкость была увеличена. U 188 вернулась в Бордо 19 июня 1944 г. после самого дальнего похода продолжительностью 163 дня, после того как она посетила японские базы Пинанг и Сингапур (Малайзия), где загрузилась стратегическим сырьём.
При этом погибло много рабочих с верфи, многие из них лишились крова. Хотя находящаяся за городом «Дойче Верфт» совершенно не пострадала от бомбежек, неявка 75% рабочих затянула постройку трёх подлодок до конца 1943 г. Первая из них была сдана за 14 дней в октябре 1943 г. Очередной мощный налет самолетов союзников на верфь «Везер» состоялся 9 октября 1943 г. Несмотря на серьезные разрушения некоторых корпусов и эллингов, работа по постройке новых подлодок была продолжена. Между тем немецкий подводный флот понёс серьёзные потери весной 1943 г. и была поставлена задача восстановить его мощь выпуском новейших
| № подлодки | Дата закладки | Спуск со стапеля | Дальнейшее пребывание |
| U 882 | 21.08.43 | 29.04.44 | Срок готовности из-за задержек с поставками оборудования неоднократно откладывался. После налёта на верфь «Везер» 29.7.44 работы на ней были прекращены, списана 23.9.44. 30.3.45 затоплена в бассейне верфи «Везер» после попадания авиабомбы. |
| U 890 | 20.09.43 | 24.04.44 | 29.7.44 в Бремене после попадания бомбы в корму была потоплена, списана на слом. |
| 23.9.44 заказ аннулирован | |||
| U 891 | 11.10.43 | 04.05.44 | Срок готовности из-за задержек с поставками оборудования неоднократно откладывался. После налёта на верфь «Везер» 29.7.44 работы на ней были прекращены, списана 23.9.44. 30.3.45 затоплена в бассейне верфи «Везер» после попадания авиабомбы. |
| U 1236 | 07.06.43 | 07.02.44 | Летом 1944 г. дальнейшая постройка из-за недостатка рабочих была прекращена. 23.9.44 списана. Затоплена немцами в Гамбурге 30.3.45 |
| U 1237 | 22.06.43 | 22.02.44 | Летом 1944 г. дальнейшая постройка из-за недостатка рабочих была прекращена. 23.9.44 списана. Затоплена немцами в Гамбурге 30.3.45 |
| U 1238 | 06.07.43 | 16.03.44 | Летом 1944 г. дальнейшая постройка из-за недостатка рабочих была прекращена. 23.9.44 списана. Затоплена немцами в Гамбурге 30.3.45 |
| U 1239 | 20.07.43 | Летом 1944 г. дальнейшая постройка из-за недостатка рабочих была прекращена. 23.9.44 списана. Затоплена немцами в Гамбурге 30.3.45 | |
| U 1240 | 21.08.43 | Летом 1944 г. дальнейшая постройка из-за недостатка рабочих была прекращена. 23.9.44 списана. Затоплена немцами в Гамбурге 30.3.45 | |
| U 1241 | 29.09.43 | – | В начале 1944 г. постройка прекращена, лодка списана на слом |
| U 1242 | .10.43 | – | 23.9.44 заказ аннулирован |
| U 1243 | – | – | лодка не была заложена |
| U 1244 | – | – | 23.9.44 заказ аннулирован |
Заказы на постройку подводных лодок серии IXС и серии IXС/40 (выделено жирным шрифтом) в 1939- 1943 п .
| Дата | «Дешимаг» Бремен | «Дешимаг» Зеебек | «Дойче Верфт» Гамбург |
| 07.08.39 | 66 - 68 * 125-131 | ||
| 25 09 39 | 153-158 | 161-166 | 501-506 |
| 12.10.39 | 507-512 | ||
| 23.12.39 | 159-160 | ||
| 171-176 | |||
| 14 02 40 | 513-524 | ||
| 15.08.40 | 183-188 | 167-170 | 525-532 |
| 04 11.40 | 189-194 | ||
| 07.12.40 | 801-804 | ||
| 20.01.41 | 841-846 | ||
| 10.04.41 | 805-806 | 533-538 | |
| 807-808** | |||
| 05.06.41 | 853-858 | 539-550 | |
| 25.08.41 | 865-870 | 809-812** | 1221-1226 |
| 14.10.41 | 1227-1238 | ||
| 02.04.42 | 877-882 | 1239-1244 | |
| 23.05.42 | 1245-1250* | ||
| 22.09.42 | 889-891 | 1251-1262* | |
| 892-894** | |||
| 02.01.43 | 1501-1506*** | ||
| 22.02.43 | 1507-1512* | ||
| 17.04.43 | 1513-1515* | 813-816 | |
| 1516-1530* |
Примечания.
* первоначальная нумерация (U 122 – U 124) с началом войны для введения противника в заблуждении была изменена
** заказ 6.11.1943 был приостановлен , а 22.7.1944 – аннулирован
*** 10.7.43 заказ был переведен на верфь в Зеебек

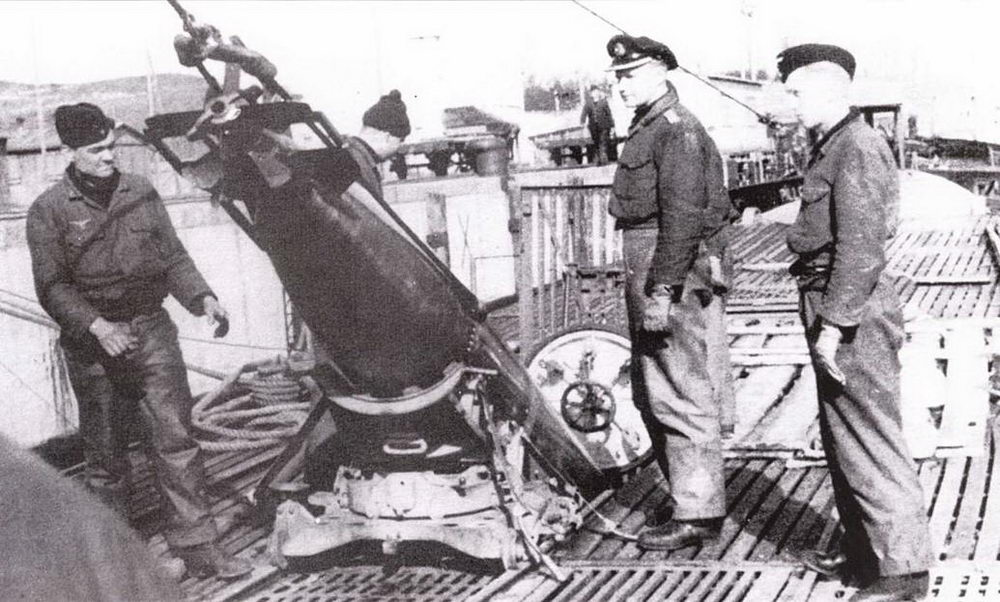

Загрузка торпеды через передний люк на U 868 в апреле 1944 г. Ни транспортной тележке установлена парогазовая торпеда пита G7a, вдоль середины корпуса видна лебедка, закрепленная в носовой части торпеды. С помощью транспортной тележки можно было вытаскивать запасные торпеды, расположенные под верхней палубой. Тележку с торпедой передвигали с помощью лебедки по направляющим рельсам к люку для погрузки торпед. На снимке: после столкновения с торпедным катером поврежденную верхнюю палубу временно укрыли толстыми досками – это видно на заднем плане.

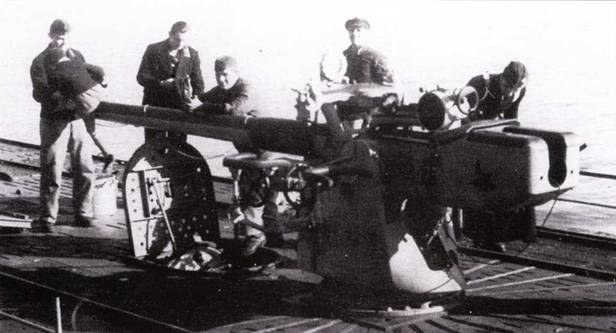

Морская пушка типа С/32 калибра 10,5 см с лафетом типа С/36 на подлодке U 506. Под стволом виден открытый люк камбуза. Расположенные сбоку под передним защитным бюгелем штурвалы служили для управления: слева для подъёма ствола и справа – для его поворота в стороны. Все элементы управления дублировались с правой стороны пушки. Съёмное прицельное приспособление могло устанавливаться с обеих сторон. Орудие использовалось исключительно для быстрого потопления небольших судов противника или для добивания уже торпедированных торговых судов, насколько это позволяли погодные и боевые условия. Только U 130 и U 156 в начале 1942 г. провели в Карибском море короткие, но очень результативные обстрелы кораблей противники. Из-за ограниченных боевых возможностей эти орудия с конца 1943 г. больше не устанавливались на лодках.

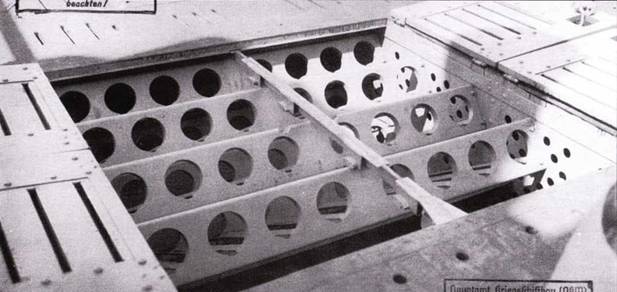

Бункер для хранения боеприпасов для носовой 10,5-см пушки па верхней палубе U 127. Он находился перед колпаком магнитного компаса рядом казенной частью орудия. 32 снаряда размещались в цилиндрах длинной 113,4 см и весили по 41 кг. Другие 170 снарядов находились внутри лодки в камере боеприпасов № 1 под центральной секцией и в камере боеприпасов № 2 под камбузом.
Носовая часть U 806 с разными откидными крышками и щелями. Из-за дефицита специальной древесины с 1943 г. стали изготавливать упрощенную деревянную верхнюю палубу из планок шириной 80 мм и толщиной 35 мм. Ни половине длины левого борта установлен спасательный буй. Перед металлической палубой, что покрывает весь нос лодки, находятся 5 крышек, под которыми в контейнерах уложены спасательные надувные лодки. Число и размещение контейнеров для спасательных лодок на отдельных подлодках различалось.

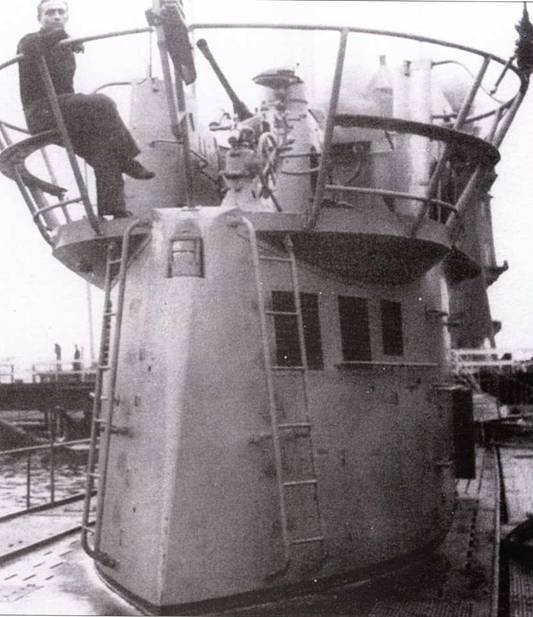

Вид на заднюю чисть рубки подлодки U 66 серии IXС. Киль, гавань Блючер, январь 1941 г. Сбоку под палубой зенитного автомата видны зарешеченные окна – отверстия для поступающего и выходящего воздуха. На ограждении рубки укреплен ходовой огонь, по бокам от которого видны 2 лестницы. В задней стенке рубки находились водонепроницаемые кранцы для обойм 3,7-см зенитного полуавтомата, общим запасом 60 патронов.

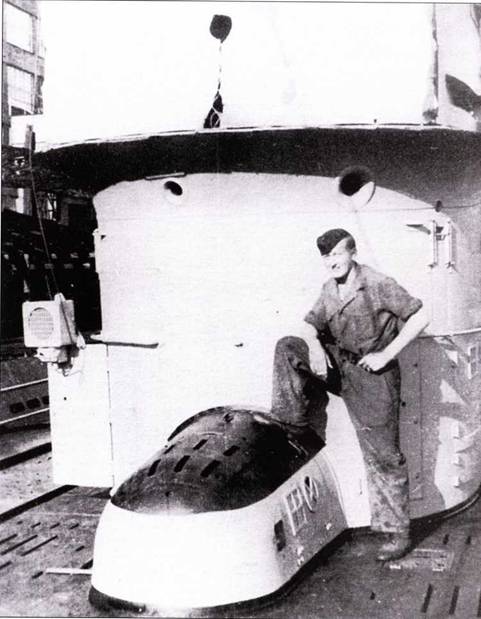

Передняя часть рубки подлодки U 183 серии IXС/40 во время обучения экипажа в 1942 г. Внизу магнитный компас, покрытый антимагнитой обтекателем. Под волнорезом рубки отверстия обоих сирен типа Тайфун, из которых привое меньше левого (такое устройство было с лета 1942 г., впервые на U 252). Внизу справа, наискосок от крышки компаса видно раздаточное окно, через которое на палубу подавались снаряды к передней пушке.

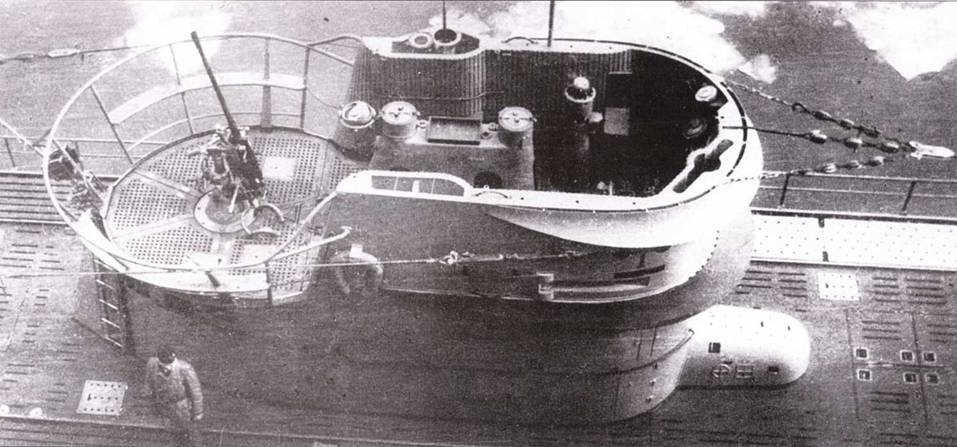

Вид на рубку и внутренность мостика подлодки U 163, весна 1942 г. До середины 1942 г. ветровой козырек ни лодках серии IXС устанавливался до середины фальшбортов. В задней части по бокам видны решетки воздушных шихт дизеля, объединённые с выдвижной антеной (слева). Впереди справа карман для выдвижной антенны радипеленгатора. Между колоннами UZO приборов защитная крышка стойки главного руля. В передней части находятся 3 откидных сиденья. На корме рубки стойка перископа, позднее там же устанавливался пеленгаторный компас. На открытой огражденной палубе 2-см зенитный автомат Flak 30 на 2-см цокольном лафете типа 30/37.

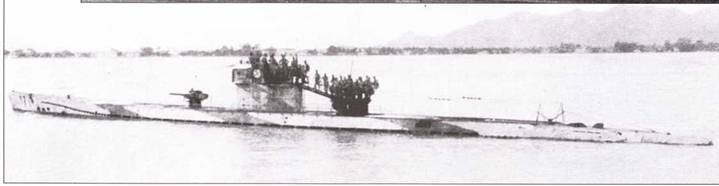

U 183 летом 1944 г. выходит в море в Малаккском проливе ни пути к Пинангу (Малайзии). Поскольку в начале лета 1943 г. модернизированных рубок II-го типа заводского изготовлении в Лорьяне не хватало, то часть так называемых «муссонных» лодок U 168, U 183 и U 509 получила в июне 1943 г. дополнительную зенитную площадку для двух 2-см зенитных автоматов позади рубки. Это были временная мера, способная в короткий срок усилить зенитные средства ни лодке в условиях возросшей угрозы воздушных атак. Эта зенитная площадка была связана с рубкой пешеходным мостиком. Лодки V 183 серии IXС/40 обладала также особой формой боковых шпигатов в передней части. Эта форма первоначально была предусмотрена для всех подлодок этой серии, однако уже начиная с лодки V 186 от неё отказались.

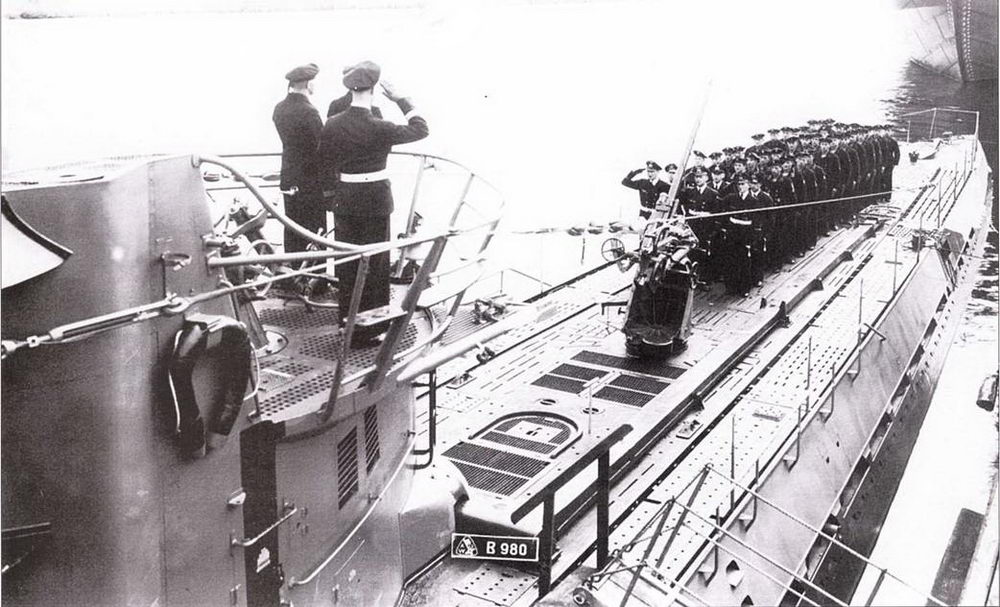

Сдача в эксплуатацию подлодки U 187 23 июли 1942 г. у достроечной стенки верфи Дешимаг в Бремене. Подлодки U 183-185 и U 187 были оснащены сначала экспериментальной наблюдательной мачтой па левом борту, уложенной вдоль на верхней палубе. Подъём и спуск её осуществлялся изнутри лодки при помощи гидравлических моторов, которые могли приводиться в движение как с мостика, так и с центрального поста. После первых испытаний в боевых условиях эти мачты на подлодках U 183 и V 185 были укорочены на 5 м, а в мае 1943 г. из-за возросшей опасности воздушных атак были совсем демонтированы.
