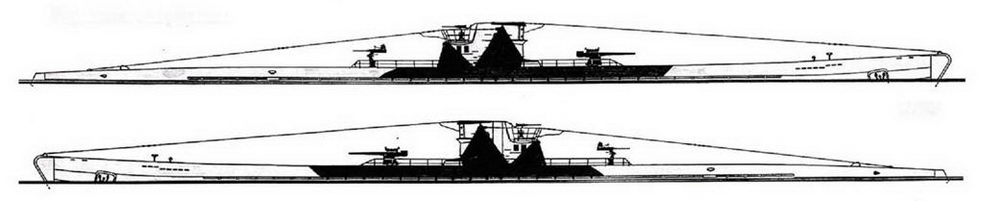

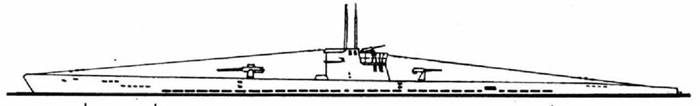

Подлодка серии IXС

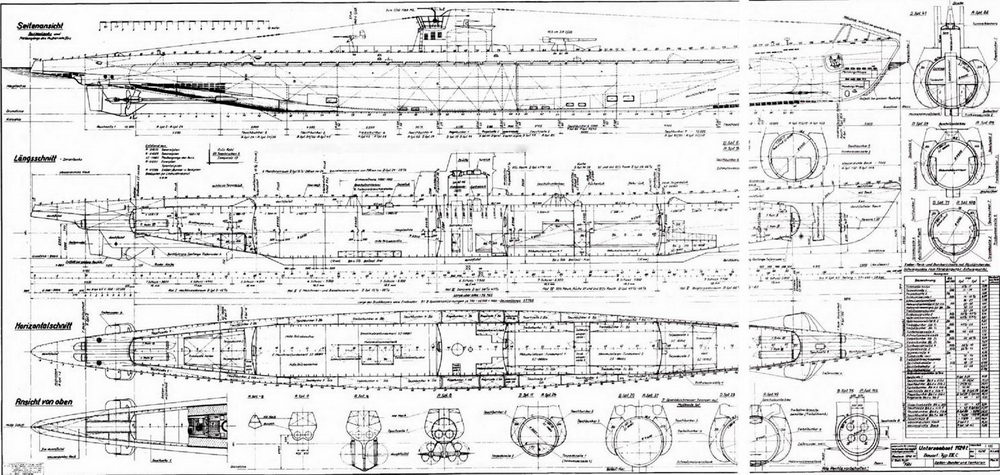

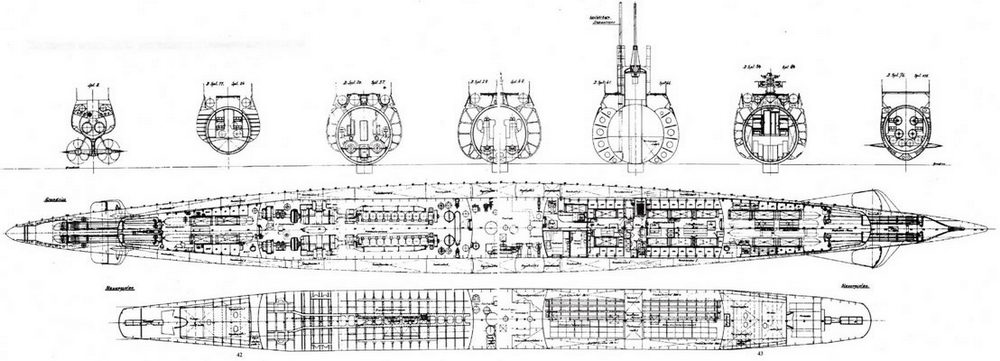

Подлодка серии IXС: устройство и поперечные сечения
План секций, топливных и балластных цистерн
| А | В | С | |||||||||||
| 2 | 3 | 5 | 7 | 1 | 7 | 1/2 | 4 | 1 | 7 | 1/2*1/2 | 4 | IXC | U 66-67 U 501-502 |
| 2 | 3 | 5 | 7 | 1 | 7 | 1/2 | 4 | 1 | 7 | 1/2*1/2 | 4 | IXC | U 68 U 125-131 U 153-158 U 503-512 |
| 2 | 3 | 5 | 7 | 1 | 7 | 1/2 | 4 | 1 | 7 | 1/4*1/2 | 4 | IXC | U 513-524 |
| 2 | 2 | 4 | 7 | 1 | 7 | 1/2 | 4 | 1 | 7 | 1/4*1/2 | 4 | IX C/40 | U 525-532 |
| 2 | 2 | 4 | 6 | 1 | 7 | 1/2 | 4 | 1 | 7 | 1/2*1/2 | 2 | IXC | U 159-160 U 171-176 |
| 2 | 2 | 4 | 6 | 1 | 7 | 1/2 | 4 | 1 | 7 | 1/4*1/2 | 2 | SX C/40 | U 183-194 U 533-550 U 841-846 U 853-858 U 865-870 U 877-881 U 889 U 1221-1235 |
| 2 | 3 | 5 | 15 | 1/2 | 4 | 1 | 7 | 1/2*1/2 | 4 | IXC | U 161
| ||
| 2 | 3 | 5 | 14 | 1/2 | 4 | 1 | 7 | 1/4*1/2 | 4 | IXC | U 162 | ||
| 2 | 3 | 5 | 15 | 1/2 | 4 | 1 | 7 | 1/4*1/2 | 2 | IXC | U 165-166 | ||
| 2 | 2 | 4 | 14 | 1/2 | 4 | 1 | 7 | 1/2*1/2 | 2 | IX C/40 | U 167-170 U 801-806 | ||
| 2 | 26 | 2 | 1 | 7 | 1/2 | 4 | 1 | 7 | 1/4*1/2 | 2 | IXС | U 172 | |
| 2 | 26 | 2 | 1 | 7 | 1/2 | 4 | 1 | 7 | 2 | IX c/40 | U 183, 185 | ||
| 2 | 3 | 5 | 7 | 1 | 7 | 1/2 | 1 1/2 | 1 | 7 | 1/2*1/2 | 4 | IXC | U 507, 510 |
| 2 | 3 | 5 | 7 | 1 | 7 | 1/2 3 | 1/2 | 1 1/2 | 7 | 1/4*1/2 | 4 | IXC | U 513 (Bb) |
| 2 | 3 | 5 | 7 | 1 | 7 | 1/2 1/2 1/2 | 1/2 1 | 2 1/2 | 7 | 1/4*1/2 | 4 | IXC | U 523 (Stb.) |

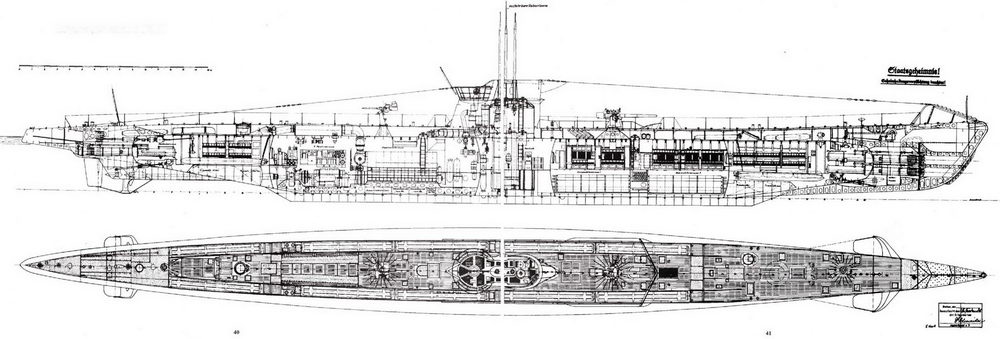

Чертёж серии IXС/40 для дока

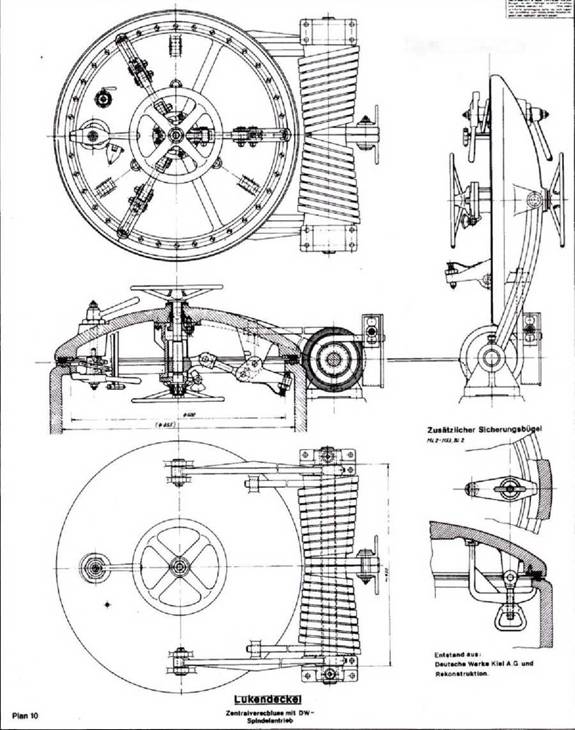

Крышка люка

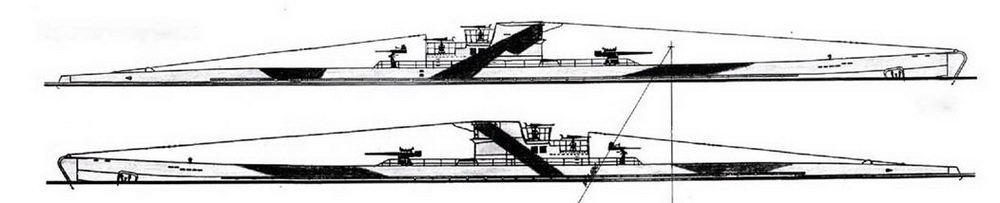

Вариант камуфляжа U 532

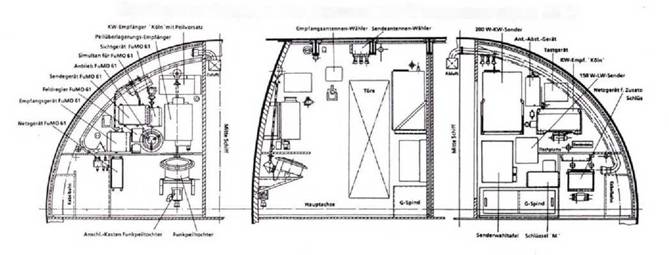

Приборы н оборудование радиоотсека 43 подлодок серии IXС

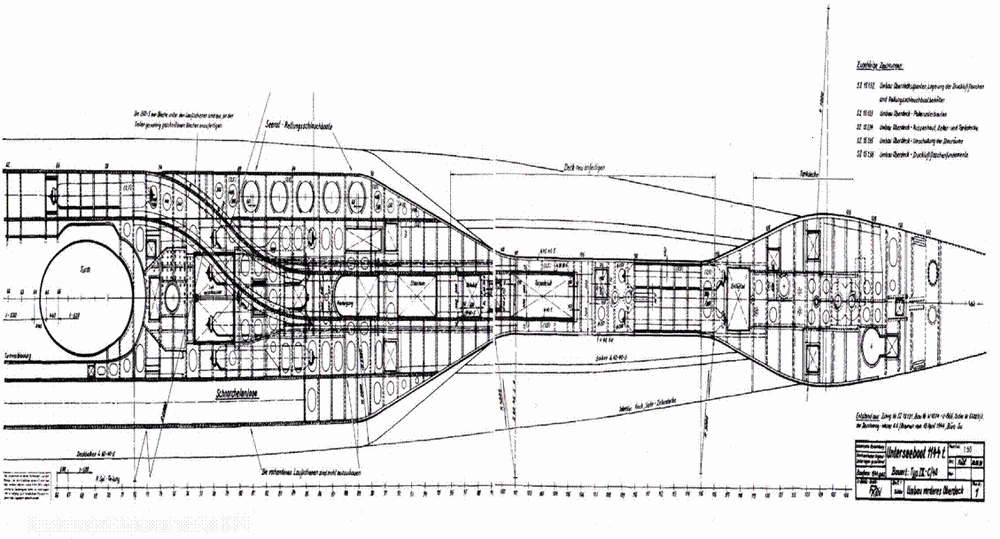

Модернизация верхней палубы носовой части серии IXС-40

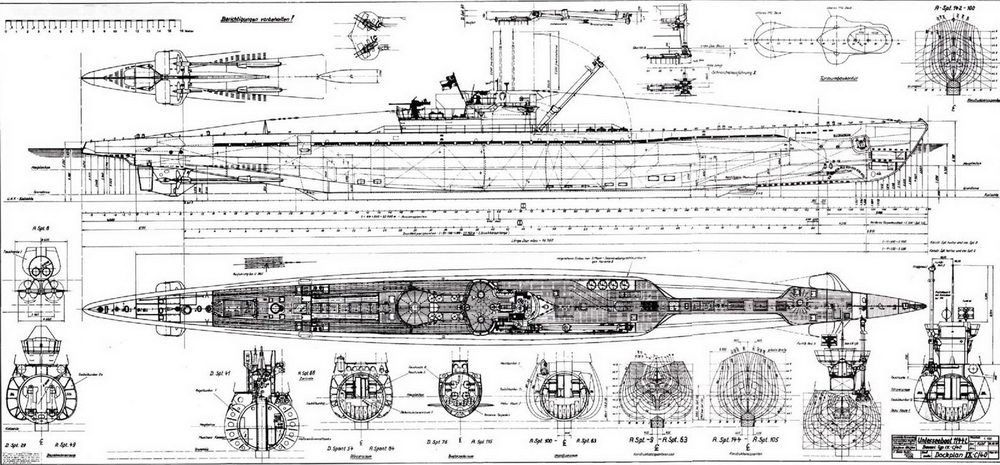

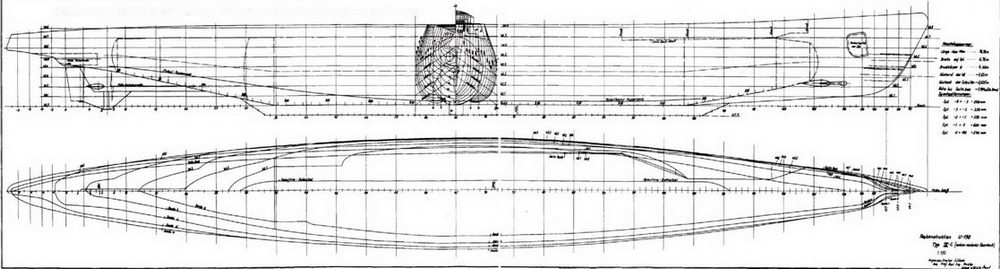

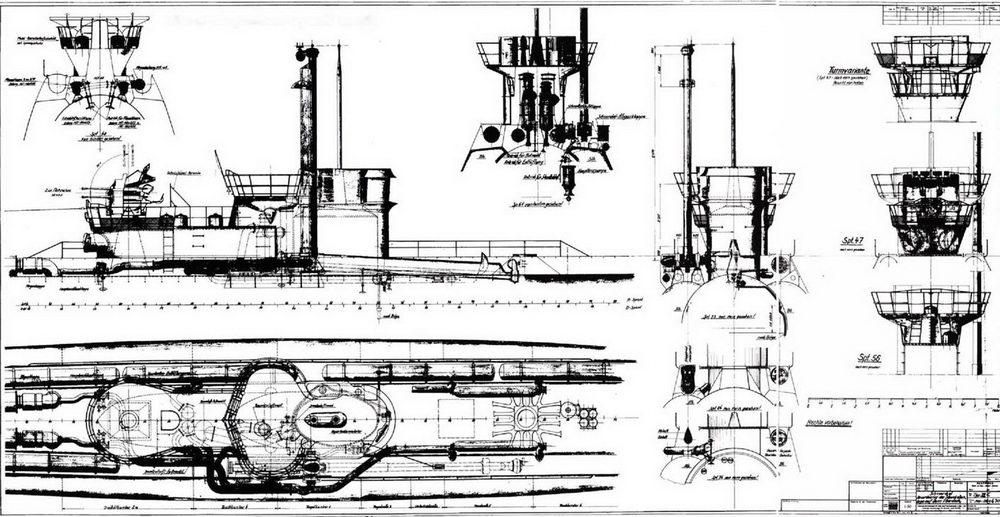

Теоретический чертёж подлодки U 190 серии IXС (модернизация верхней палубы в носовой части)

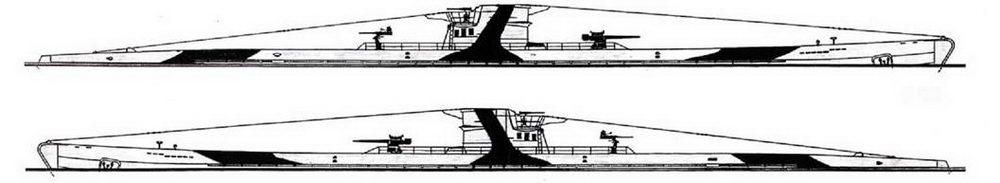

Варианты камуфляжа U 507
U 154

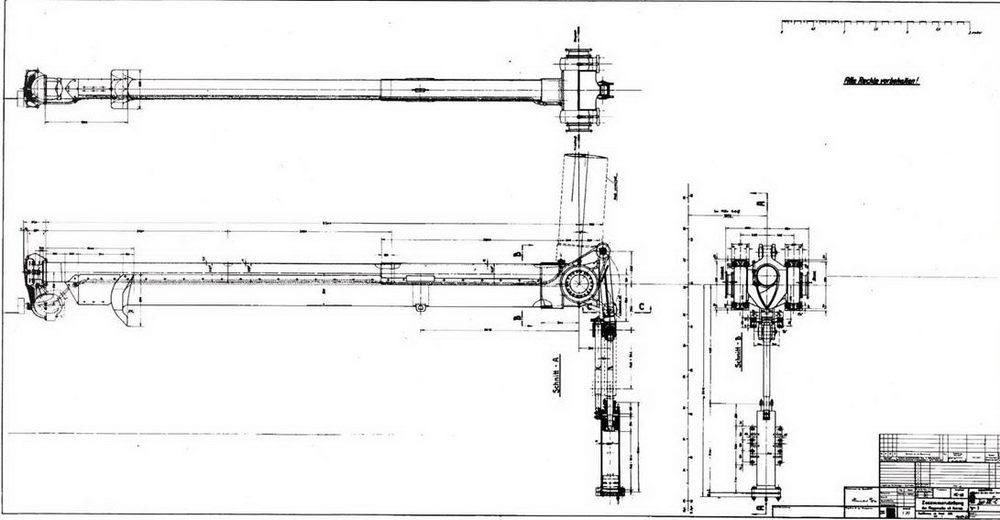

Мачта шнорхеля (откидная мачта с приводным механизмом)
Мачта шнорхеля (откидная мачта с приводным механизмом)
Мачта шнорхеля на верхней палубе
Основной перископ

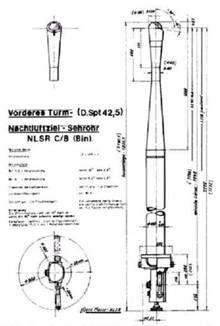

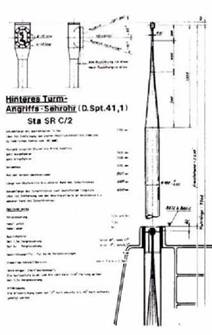

Перископ для наблюдения за ночными воздушными целями

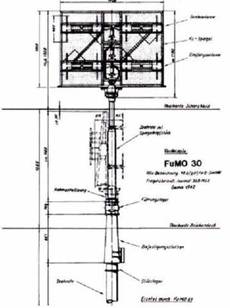

Рамка радиолокатора FuMO 30

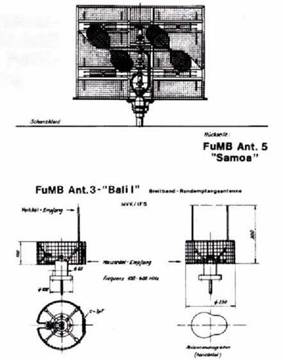

Рамки радиолокаторов (FuMB-Ant.5 «Samoa» и FuMB- Ant.3 «Bali 1»)
Рамка радиолокатора (тип Н, FuMB 26 «Tunis» – приёмная часть)

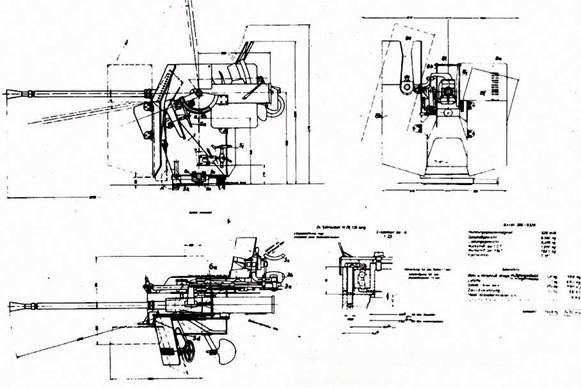

Зенитная установка калибра 3,7-см

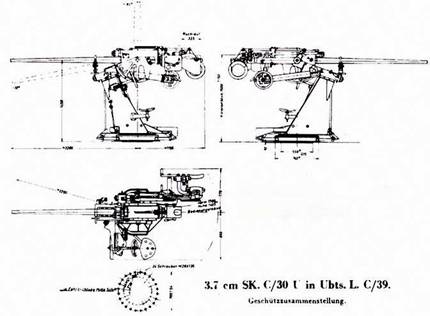

3,7-см зенитный полуавтомат М 42/LM 43U

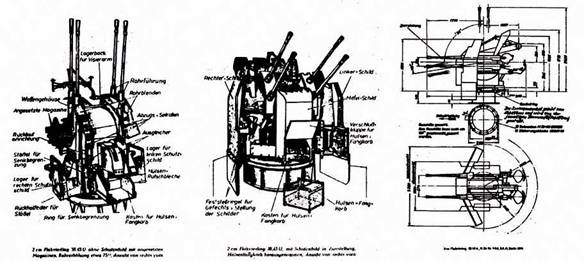

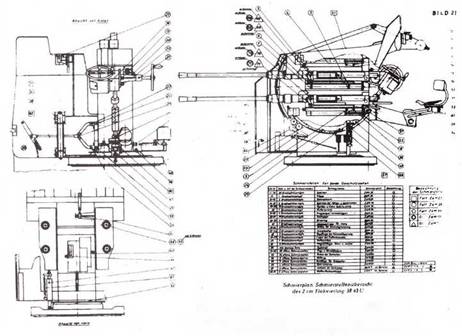

2-см счетверённый зенитный автомат 38.43 U

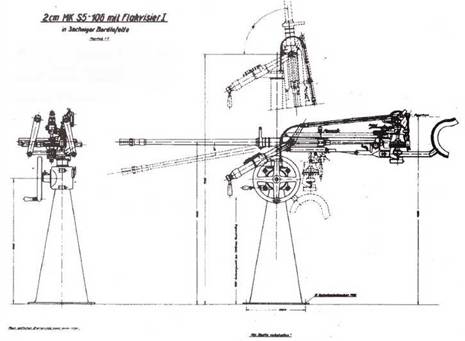

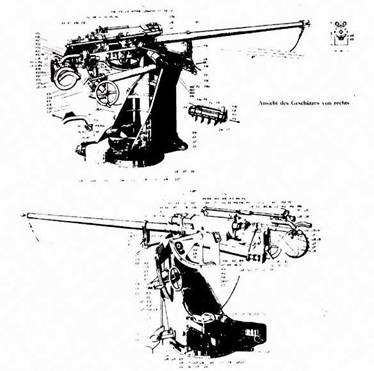

2-см зенитный автомат МК S5/106 с прицелом типа I
2-см счетверённый зенитный автомат 38.43 U (карта смазки)

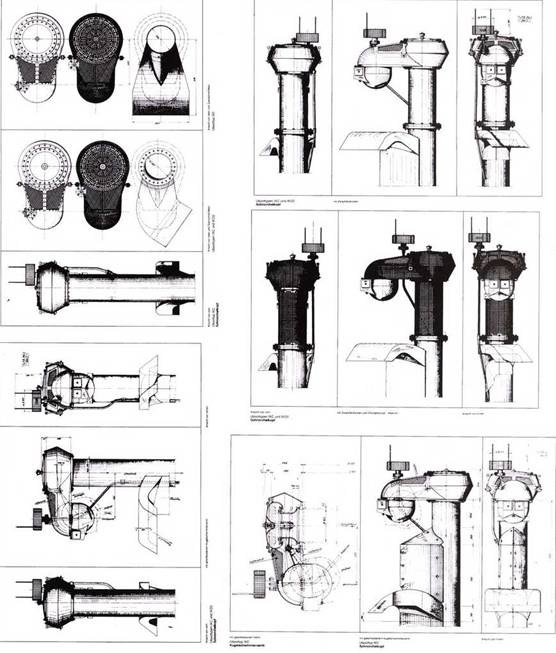

Головки шнорхелей (варианты)

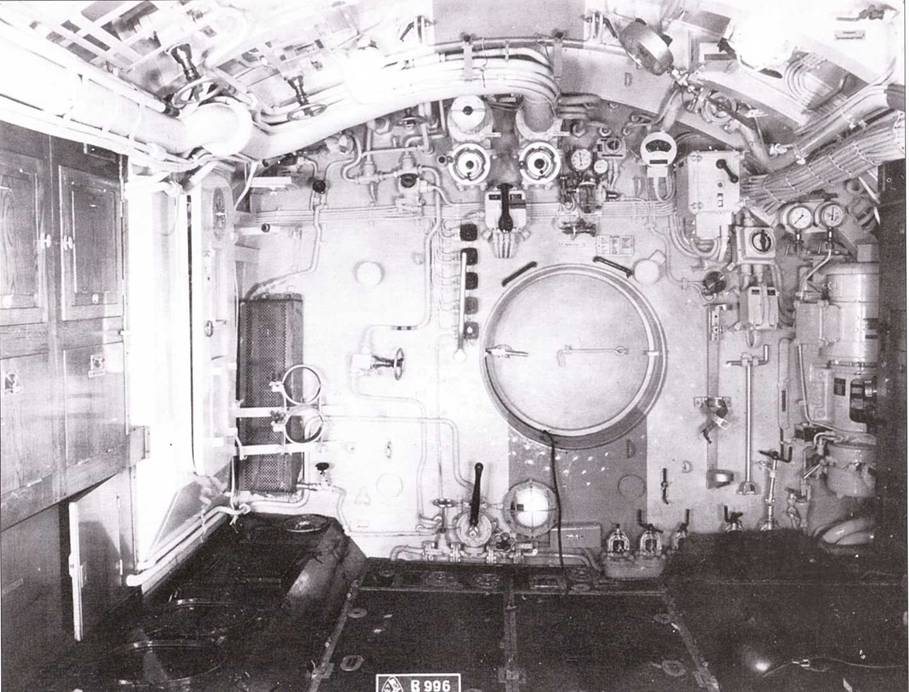

Задняя часть носового отсека подлодки U190 с видом на водонепроницаемую переборку жилого отсека унтер- офицеров. Слева перед дверью туалета находятся два умывальника с откидной деревянной крышкой, под ними сточные трубы и емкость для грязной воды. Каждый из умывальников имел подсоединение к баку с холодной водой (вода для умывания), который находился в кормовой части обшивки рубки. Справа рядом с дверью туалета батарея парового отопления. У левого борта вспомогательный трюмный насос.

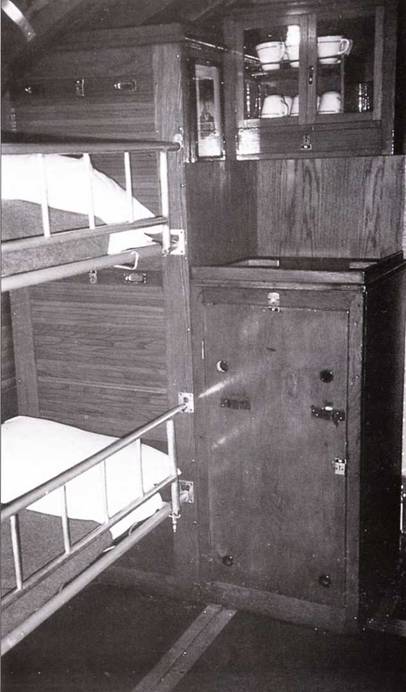

Двухъярусные койки в жилом офицерском отсеке подлодки U 505 с дубовыми шкафами для белья и личных вещей слева. Справа перегородка кают-компании. Койки шириной 62,5 см и длиной 180 см имели снизу спиральные пружины, они были снабжены подушками в наволочках и матрасами. Деревянная мебель и и шкаф со стеклянными дверцами сохранились оригинальными после реставрации.

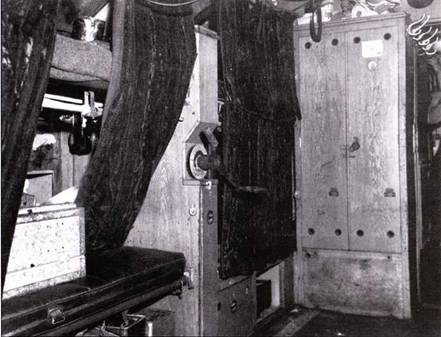

Справа: вид на заднюю часть жилого отсека унтер-офицеров подлодки U 505 после её захвата американцами в июне 1944 г. Слева двухъярусные койки, в середине приводная рукоятка для открытия и закрытия заливного клапана балластной цистерны № 7. Позади – шкаф для рабочей одежды.

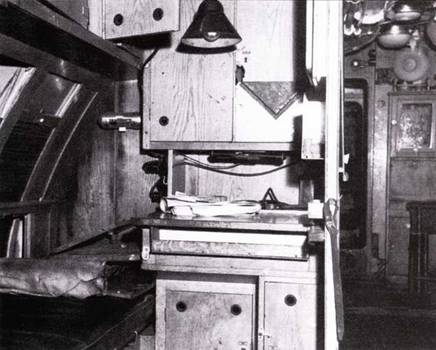

Справа: передняя часть командирского отсека на подлодке U 505 со следами обыска после захвата 4 июня 1944 г. Рядом с диван-кроватью письменный стол с аптечкой на стене. В ящиках над столом находились навигационные инструменты и книги. Над кроватью за открытой деревянной дверью стальная дверь сейфа.

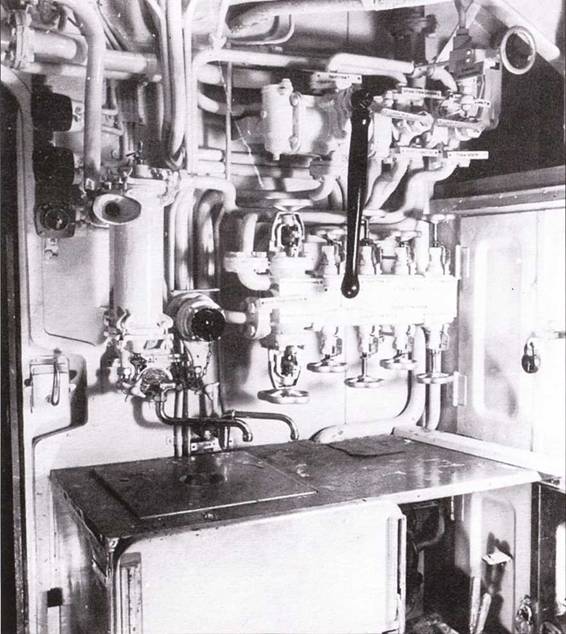

Передняя чисть камбуза на подлодке U 190, отделенная перегородкой от жилого отсека оберфельдфебелей. Наверху рычаг ручного насоса для подачи питьевой воды из всех 4 баков, ниже слева краны для мытья посуды и мойка. Дальше виден насос для подачи питьевой воды. Половина раковины занята вентилями питьевой воды, справа от них за дверцами автоматический выключатель батареи № 2.

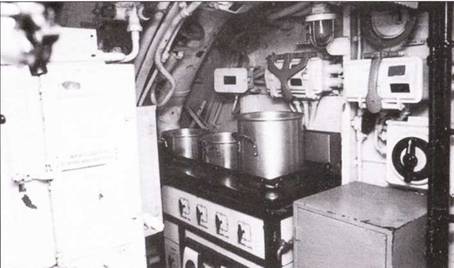

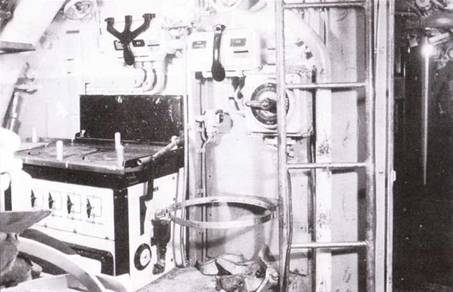

Задняя стенка камбуза подлодки U 190 с электроплитой (на ней две конфорки и одни духовка). Справа держатель для 40-литровой бака-кастрюли, которая имела отдельный подогрев. Переключатель подогрева кастрюли справа вверху на стене. Рядом справа открытая переборка, ведущая в офицерский жилой отсек. Лестница справа ведёт к люку камбуза.
Задняя стенка камбуза подлодки U 505 с электроплитой, оснащенной тремя конфорками и двумя духовками. На месте 40-литровой бака-кастрюли с отдельным подогревом здесь находится одностворчатый шкаф, установленный при реставрации. В левой чисти камбуза блок автоматических выключателей аккумуляторов носовой части.
Отсек акустиков с компенсатором и усилителем гидролокатора. Атлас находился па подлодке U 889 спереди от легкой переборки жилого офицерского отсека. На заднем плане под верхним шкафом сейф для радиограмм.

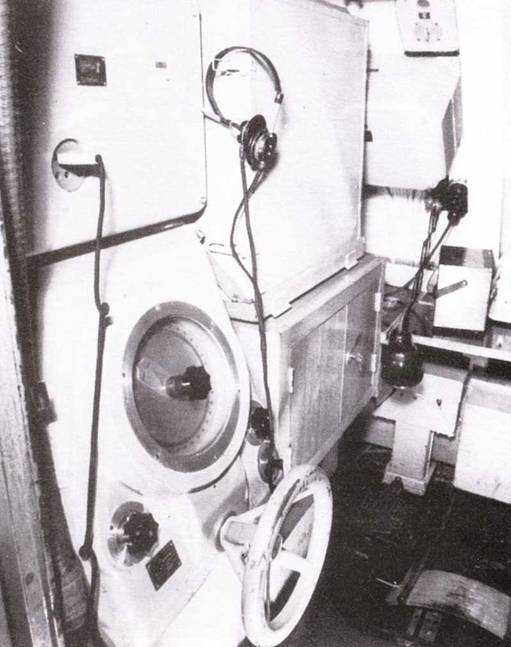

Морской радиоприёмник фирмы Телефункен в акустическом отсеке подлодки V 889 (на разделительной перегородке радиоотсека). Под ним на стене видны 3 круглых одинаковых крана радара FuMB 28 «Naxos-ZM4», предназначенного дли поиска и определении направления луча вражеского радара в 9-см диапазоне частот. Слева приборы настройки для всеволнового приёмники фирмы Телефункен, совсем внизу – коротковолновый приёмник.

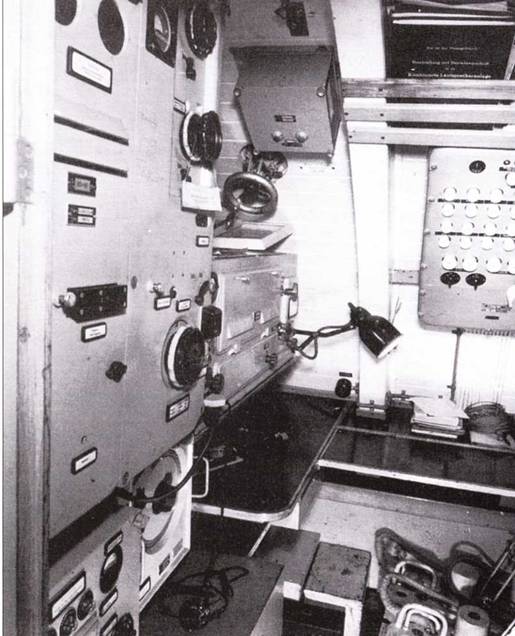

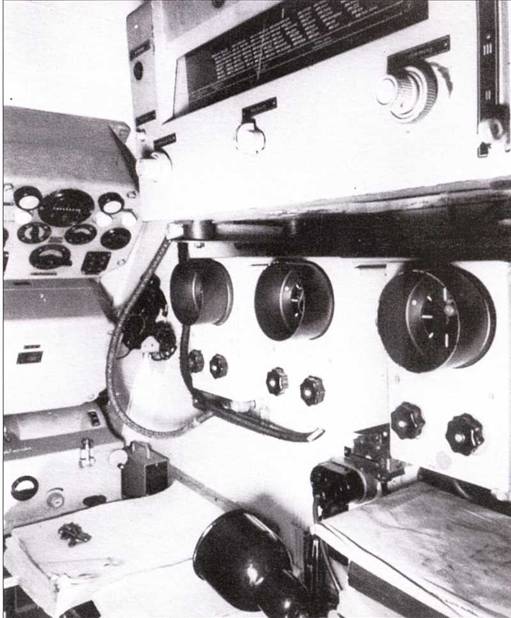

Приборы радиотсека подлодки U 889 на разделительной стенке акустического отсека. Спереди наверху 200-ватный коротковолновый передатчик, под ним слева панель настройки передатчика, справа – 150-ватный длинноволновый передатчик, совсем внизу ящик для ключей морзянки. На заднем плане над столом коротковолновый приёмник.

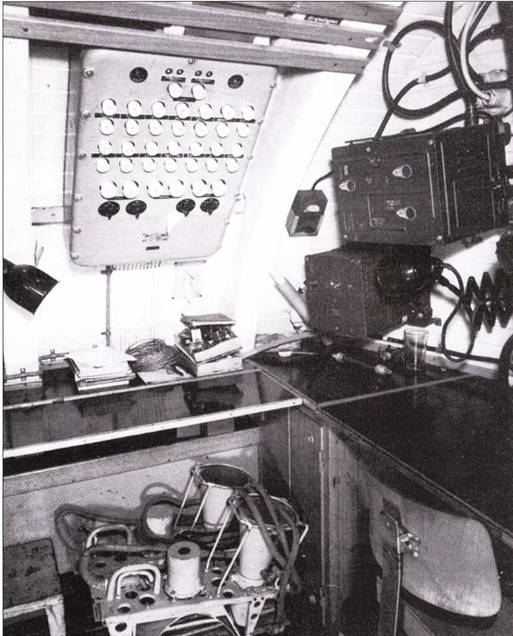

Противоположная часть радиоотсека на U 889, примыкающая к воднепроницаемой переборке. Сзади на стене батарея предохранителей, справа в углу сверху передатчик, под ним приёмник радара FuMO 61 «Hohentwiel», слева на стенке проверочный вольтметр. Книзу приёмная антенна радара FuMO 26 «Tunis».
