ПОДВАЛ

От Антонова А. Ю.

МОТы

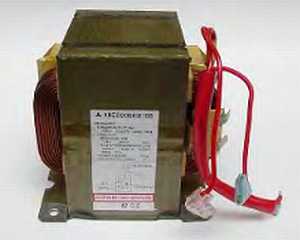

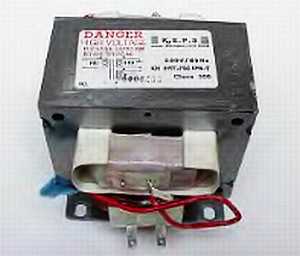

МОТ — трансформатор от микроволновки. Представляет собой обычный силовой трансформатор с одной лишь разницей, что его сердечник работает в режиме, близком к насыщению. Это означает, что, несмотря на малые размеры, он имеет мощность до 1,5 кВт. Однако есть и отрицательные стороны у такого режима работы. Это и большой ток холостого хода, около 2–4 А, и сильный нагрев даже без нагрузки, про нагрев с нагрузкой я молчу. Обычное выходное напряжение у МОТа — 2000–2200 вольт при силе тока 500–850 мА.

У всех МОТов первичка намотана внизу, вторичка сверху. Делается это для хорошей изоляции обмоток. На вторичке, а иногда и на первичке намотана накальная обмотка магнетрона, около 3,6 вольт. Причём между обмотками можно заметить две металлические перемычки. Это — магнитные шунты. Основное их назначение — замкнуть на себя часть создаваемого первичкой магнитного потока и таким образом ограничить магнитный поток через вторичку и её выходной ток на некотором уровне. Делается это из-за того, что при отсутствии шунтов при коротком замыкании во вторичке (при дуге) ток через первичку многократно возрастает и ограничивается лишь её сопротивлением, которое и так очень мало. Таким образом, шунты не дают трансу быстро перегреться при подключенной нагрузке. Хотя МОТ и греется, но в печке ставят нехилый вентилятор для его охлаждения и он не сдыхает. Если же шунты удалить, то мощность, отдаваемая трансом, повышается, но перегрев происходит гораздо быстрее. Шунты у импортных МОТов обычно хорошо залиты эпоксидкой и их не так просто удалить. Но сделать это всё-же желательно, уменьшится просадка под нагрузкой. Для уменьшения нагрева могу посоветовать засунуть МОТ в масло.

ВНИМАНИЕ! МОТ ОПАСЕН! НАПРЯЖЕНИЕ НА ВТОРИЧНОЙ ОБМОТКЕ СМЕРТЕЛЬНО! СОБЛЮДАЙТЕ ОСТОРОЖНОСТЬ ПРИ РАБОТЕ С НИМ!

Напряжение хотя и мало по сравнению со строчником, но сила тока, в сто раз большая, чем безопасный предел 10 мА, сделает шансы остаться живым практически равными нулю.

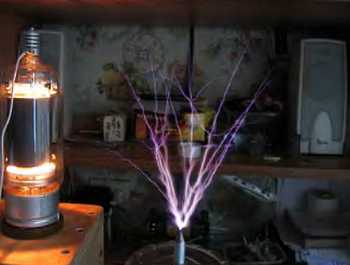

Могу огорчить некоторых людей, сообщив о том, что МОТ, хотя и идеальный источник питания для катушек тесла (малогабаритный, мощный, не сдыхает от ВЧ как NST), но его цена довольно высока. К тому же даже если вы имеете такие деньги, вам придётся изрядно побегать по радиорынкам и магазинам в его поисках. Легче купить новую микроволновку, старую или новую и распотрошить её.

Лично я так и не нашёл импортного МОТа, не нового, не подержанного. Но я нашёл МОТ от советской микроволновки "Электроника". Он обладает гораздо большими размерами, чем импортные и работает как обычный транс. Называется от ТВ-11-3-220-50. Его примерные параметры: мощность около 1,5 кВт, выходное напряжение ~2200 вольт, сила тока 800 мА. Приличные параметры. Причём на нём кроме первички, вторички и накальной присутствует ещё обмотка на 12 В, как раз для питания кулера на искровик теслы.

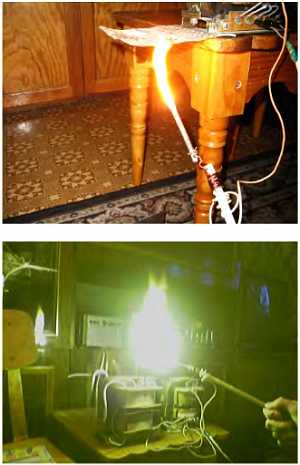

Однажды, гуляя по радиорынку, я обнаружил у одного мужика почти такой же МОТ, как и у меня. Недолго думая, я купил его, тем более, что стоил он недорого. Соединив последовательно два транса, я получил дуги значительно длиннее, чем от одного. Дуга стала зажигаться с 3–4 мм и растягиваться до 25 см! Такого питания хватит даже для метровой теслы.

Плазменные шары

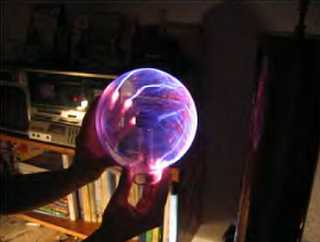

Плазменным шаром называется сосуд, наполненный разряженным инертным газом. В центре сосуда расположен электрод в форме шара, иногда изолированный. На него подаётся высокое напряжение при высокой частоте. Типичное напряжение составляет около 10 Кв.

В качестве плазменного шара можно применить обычную лампочку на сколько угодно ватт. Правда, в ней вместо электрода стоит нить накала и эффект будет уже не таким красивым. Но для домашних условий и это вполне приемлемо.

В качестве источника питания можно использовать любой из, описываемых на этом разделе, преобразователей на строчнике. Чтобы в лампочке забегали искры, необходимо один вывод строчника заземлить, а другой подсоединить к лампочке. Если же заземлить строчник нельзя (например, в автомобиле), можно поступить проще. Для этого следует один провод взять в руку, а другой присоединить к лампочке.

Стоит только помнить, что при большой мощности питания плазменный шар перестанет быть таким красивым и безопасным. То есть, он станет ещё красивее, но к нему уже не прикоснешься безнаказанно. При касании рукой дуга прожжёт стекло и поджарит руку, а лампочка либо взорвётся, либо просто наполнится воздухом и сгорит при первом же включении. Если же к ней поднести металлический предмет, то и при небольшой мощности питания лампочка будет испорчена.

Поэтому руку следует держать на расстоянии около 1–2 см от лампочки, стараясь не держать лампочку в руке дольше секунды. Хотя иногда и секунды бывает достаточно, чтобы прожечь стекло. В общем, думайте сами, решайте сами, держать или не держать!

Умножители напряжения

Умножителем напряжения называется выпрямитель, который при выпрямлении ещё и увеличивает напряжение в несколько раз. В самом простом случае он состоит из двух конденсаторов и диодов.

На вход умножителя подаётся переменное напряжение, а на выходе получается постоянное увеличенное. Можно подключать умножитель прямо к 220 В, но при этом он может выйти из строя, да и частота в сети маленькая. Лучше всего подключать умножители к строчнику. Но не советую использовать мощный строчник на 555 таймере или полумосте, т. к. умножитель может сгореть через несколько секунд работы. Чтобы этого не произошло, мощность, подаваемая на умножитель должна быть не больше 4 0 Вт.

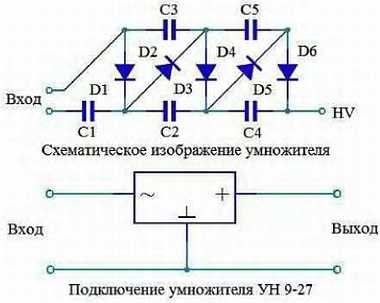

На рисунке показано, как подключить к строчнику один из самых распространённых телевизионных умножителей УН 9-27. При этом при правильном подключении на выходе сразу же возникнут коронные разряды, которые можно услышать (характерное шипение), а при сближении электродов будет проскакивать искра ярко синего цвета длиной около 4–5 см.

ВНИМАНИЕ! НАПРЯЖЕНИЕ С УМНОЖИТЕЛЯ ОПАСНО ДЛЯ ЖИЗНИ! ВСЕГДА РАЗРЯЖАЙТЕ КОНДЕНСАТОРЫ УМНОЖИТЕЛЯ ПОСЛЕ ВЫКЛЮЧЕНИЯ!

Лестницы Иакова

Лестницей Иакова называются два электрода, расположенные как на рисунке. Она скорее всего, является самым красивым применением электрической дуги.

А работает она так: в нижней части электродов возникает дуга, воздух около неё нагревается и поднимается вверх, дуга тоже поднимается вверх и гаснет, затем процесс повторяется. Расстояние между электродами внизу должно соответствовать максимальному расстоянию возникновения дуги, а между электродами наверху — максимальному расстоянию удержания дуги. Сила тока должна быть не меньше 5 мА. Можно использовать преобразователь на строчнике для питания лестницы. Стоит лишь учесть, что строчник на одном транзисторе мало подходит для этой цели, лучше использовать строчник на 555 таймере.

ЛУТ-технология

Лазерно-Утюжная Технология (ЛУТ-технология) изготовления плат — это изготовление печатных плат в домашних условиях путём перевода отпечатанного на лазерном принтере рисунка на фольгированный стеклотекстолит.

Это наиболее простой способ довольно точно изготовить дома печатную плату самых различных размеров. Так как же можно изготовить плату при помощи лазерного принтера?

Для рисования печатных плат рекомендую программу Sprint-Layout. С её помощью можно нарисовать практически любую печатную плату! А когда она нарисована, можно приступать к делу.

1. Необходимо распечатать готовый рисунок с помощью лазерного принтера. При этом необходимо поставить как можно более жирную печать. Используйте только высококачественную бумагу типа "Снегурочка".

2. Отпилите кусок стеклотекстолита, по размерам полностью соответствующего размерам будущей печатки. Зачистить фольгу до зеркального блеска, не оставляя заусенцев по краям.
