Искусство схемотехники. Том 1 (Изд.4-е)

Формирование синусоидального колебания с произвольной фазой. Поскольку у нас уже имеется пара квадратурных сигналов, достаточно просто сформировать синусоидальное колебание с произвольной фазой. В этом случае требуется просто объединить синфазный (I) и квадратурные сигналы (Q) на резистивном сумматоре, что наиболее просто реализуется с помощью потенциометра, включенного между I и Q сигналами. При вращении движка потенциометра эти сигналы (I и Q) суммируются в различных соотношениях, при этом удается получить плавное изменение фазы в диапазоне от 0 до 90°. Если же рассматривать эту проблему с точки зрения векторов, то можно показать, что фаза результирующего колебания совершенно не зависит от частоты; однако его амплитуда при регулировке фазы меняется, спадая на 3 дБ при фазе 45°. Метод достаточно просто можно распространить и на случай формирования колебания, фаза которого должна лежать в диапазоне от 0 до 360°, при этом используются противоположные сигналы (фазовый сдвиг 180°) I' и Q', которые получаются с помощью инвертирующих усилителей с коэффициентом передачи -1.

5.17. Мостовые генераторы Вина и ХС-генераторы

Для получения сигнала синусоидальной формы сигнала с малыми искажениями ни одна из описанных ранее схем, вообще говоря, не подходит. Хотя в большинстве функциональных генераторов на широкий диапазон частот используется «размывание» колебаний треугольной формы с помощью диодных ограничителей, в конце концов уровень искажений редко удается снизить до значений, меньших 1 %. Для сравнения: большинство высококачественных звуковых колонок требуют усилителей с уровнем искажений не больше 0,1 %. Для испытаний подобной звуковоспроизводящей аппаратуры требуются источники чистого синусоидального сигнала с остаточным искажением не больше 0,05 %. На низких и средних частотах хорошим источником синусоидальных колебаний с малым уровнем искажений служит мостовой генератор Вина (рис. 5.42).

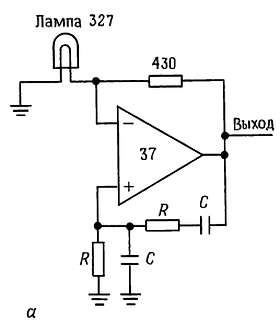

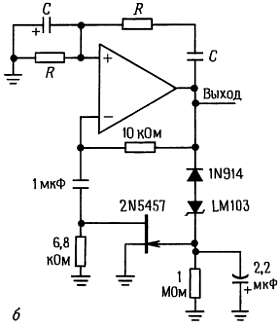

Рис. 5.42. Мостовые генераторы Вина с малыми искажениями. Выходная частота f = 1/2RC.

Идея его состоит в том, чтобы создать усилитель с обратной связью, имеющий сдвиг фазы 180° на нужной частоте, а затем отрегулировать петлевое усиление таким образом, чтобы возникли автоколебания. Для одинаковых значений R и С коэффициент усиления по напряжению выходного сигнала по отношению к сигналу на неинвертирующем входе ОУ должен быть точно равен +3,0. При меньшем усилении колебания затухают, при большем — выходной сигнал будет достигать насыщения. Искажение будет малым, пока амплитуда колебаний не выходит за пределы линейного участка характеристики усилителя, т. е. не следует допускать колебаний полного размаха. Если не применить некоторых приемов для управления усилением, то именно это и произойдет — выходной сигнал усилителя будет возрастать до уровня, при котором эффективный коэффициент усиления вследствие насыщения упадет до 3,0. Как мы увидим, эти приемы включают в себя некую управляющую усилением обратную связь с большой постоянной времени.

В первой схеме на рис. 5.42 в качестве элемента обратной связи с переменным сопротивлением используется лампа накаливания. При повышении уровня выходного сигнала нагревается нить лампы, уменьшая коэффициент неинвертирующего усиления. Искажения гармонического сигнала в показанной схеме для диапазона звуковых частот (выше 1 кГц) не превышают 0,003 %; для более глубокого изучения этого вопроса см. LTC Арр. Note 5(12/84). Во второй схеме амплитудный детектор, состоящий из диодов и RС-цепи, регулирует усиление по переменному току, меняя сопротивление полевого транзистора, который при малых напряжениях ведет себя как нелинейное сопротивление (см. разд. 3.10). Следует отметить, что используется большая постоянная времени (2 с); для исключения искажений это существенно, поскольку быстродействующая обратная связь исказила бы генерируемую синусоидальную волну, пытаясь регулировать ее амплитуду в пределах одного периода.

5.18. ZC-генераторы

Наиболее распространенный способ получения высокочастотных синусоидальных колебаний — это применение генератора, стабилизированного LC-контуром, в котором LC-контур, настроенный на определенную частоту, подключен к усилительной схеме, чтобы обеспечить необходимое усиление на его резонансной частоте. Охватывающая схему петля положительной обратной связи применяется для поддержания колебаний на резонансной частоте LC-контура и такая схема будет самозапускающейся. На рис. 5.43 показаны две популярные схемы.

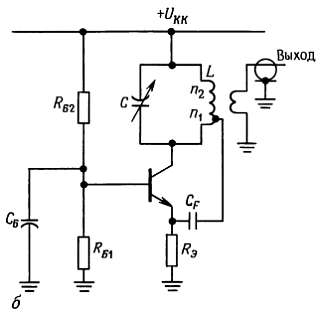

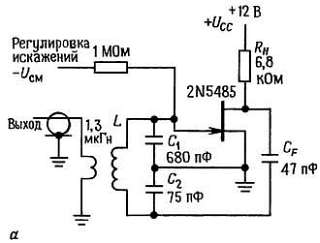

Рис. 5.43. Генератор Колпитца с малыми искажениями, частота 20 МГц (а); LC-генератор Хартли (б).

Первая — это настоящий генератор Колпитца: параллельный настроенный LC-контур на входе и петля положительной обратной связи с выхода на вход. По имеющимся сведениям эта схема обеспечивает искажения меньше —60 дБ. Вторая схема — это генератор Хартли, построенный на n-p-n– транзисторе. Переменный конденсатор предназначен для регулировки частоты. В обеих схемах используется катушка связи, т. е. просто несколько витков провода, действующих как понижающий трансформатор.

В небольшом диапазоне частот можно настраивать LC-генераторы электрическим способом. Этот прием заключается в использовании регулируемого напряжением конденсатора («варактор») в частотозадающей LC-цепи. Физическая природа диодных p-n– переходов обеспечивает требуемое решение, в виде простого смещенного в обратном направлении диода. Емкость этого p-n– перехода уменьшается с увеличением обратного напряжения (см. рис. 13.3). Хотя любой диод может работать как варактор, необходимо использовать специально разработанные варакторные диоды и на рис. 5.44 представлены характеристики некоторых из них.

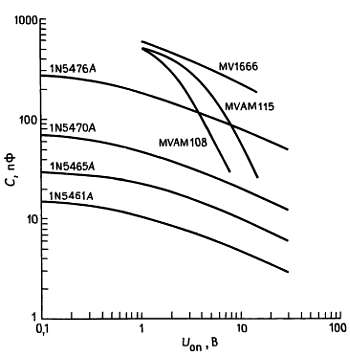

Рис. 5.44. Регулирующие диодные варакторы.

На рис. 5.45 изображен простой генератор Колпитца на полевом транзисторе с р-n-p– переходом (сигнал обратной связи снимается с истока) и настройкой частоты ±1 %. В этой схеме диапазон настройки был преднамеренно сделан меньше, с тем чтобы добиться хорошей стабильности, при этом используется относительно большой конденсатор фиксированной емкости (100 пФ), который шунтируется небольшим регулировочным конденсатором (максимальное значение 15 пФ).

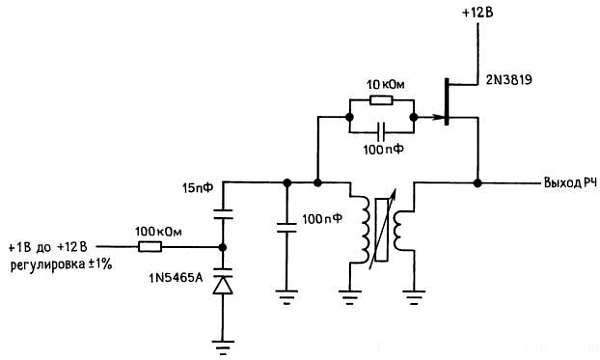

Рис. 5.45. Управляемый напряжением LC-генератор.

Следует отметить большой номинал резистора смещения (так что ток смещения диода не будет влиять на колебания), а также наличие блокировочного конденсатора по постоянному току. Советуем также посмотреть материал разд. 13.11. В типовом случае варакторы имеют максимальное значение емкости от нескольких пикофарад до нескольких сотен пикофарад с диапазоном регулировки приблизительно 3:1 (хотя имеются варакторы с более широким диапазоном до 15:1). Поскольку резонансная частота LC-контура обратно пропорциональна корню квадратному из емкости, то возможно добиться диапазона настройки по частоте вплоть до 4:1, хотя обычно говорят о диапазоне регулировки +25 % или около того.

В настраиваемых варакторами схемах само генерируемое колебание (и вдобавок прикладываемое внешнее регулирующее смещение постоянного тока) появляется на варакторе, что приводит к изменению его емкости в зависимости от частоты сигнала. Это вызывает искажения формы вырабатываемого колебания и, что более важно, приводит к зависимости амплитуды его колебаний от частоты. Для того чтобы минимизировать эти эффекты, необходимо ограничить амплитуду колебаний (при необходимости усиление производится в следующих каскадах); также лучше сохранять напряжение постоянного смещения на варакторе выше одного вольта или около того, с тем чтобы сделать напряжение генерации малым по сравнению с ним.

Электрически настраиваемые генераторы широко используются для формирования частотно-модулированных сигналов и вдобавок как радиочастотные системы фазовой автоматической подстройки частоты. Эти вопросы будут рассмотрены в гл. 9 и 13.

По историческим соображениям следовало бы упомянуть о камертонных генераторах, которые являются близкими «родственниками» LC-генераторов. В этих генераторах высокодобротные колебания камертона определяют частоту генератора в низкочастотном диапазоне (стабильность несколько миллионных долей при постоянной температуре); это соответствует стабильности наручных часов. Но кварцевые генераторы все-таки лучше, как будет показано в следующем разделе.
