Без особых усилий можно с помощью кварцевого резонатора обеспечить стабильность частоты порядка нескольких миллионных долей в нормальном температурном диапазоне. Применяя схемы температурной компенсации, можно построить температурно-компенсированный кварцевый генератор (ТККГ) с несколько улучшенными параметрами. Как ТККГ, так и некомпенсированный генератор выпускаются в виде готовых модулей разными фирмами, например фирмами Biley, CTS Knights, Motorola, Reeves Hoffman, Statek и Vectron. Они бывают разных габаритов, иногда не больше корпуса DIP или стандартного корпуса для транзисторов ТО-5. Дешевые модели обеспечивают стабильность порядка 10– 6 в диапазоне от 0 до 50 °C, дорогие - порядка 10– 7 в том же диапазоне.
Температурно-компенсированные генераторы. Чтобы получить сверхвысокую
Если температурная нестабильность снижена до очень малых значений, то начинают доминировать другие эффекты: «старение» кристалла (тенденция частоты к уменьшению с течением времени), отклонения питания от номинала, а также внешние влияния, например удары или вибрации (последнее представляет собой наиболее серьезные проблемы в производстве кварцевых наручных часов). Один из способов решения проблемы старения: в паспортных данных генератора указывается скорость снижения частоты — не более 5·10– 10 в день. Эффект старения возникает частично из-за постепенного снятия деформаций, поэтому через несколько месяцев с момента изготовления этот эффект имеет тенденцию к устойчивому снижению, по крайней мере для хорошо сделанных кристаллов. Взятый нами за образец генератор 10811 имеет величину эффекта старения не более 10– 11 в день.
В тех случаях, когда стабильность термостатированных кристаллов уже недостаточна, применяются атомные стандарты частоты. В них используются микроволновые линии поглощения в рубидиевом газонаполненном элементе или частоты атомных переходов в пучках атомов цезия в качестве эталонов, по которым стабилизируется кварцевый резонатор. Таким образом можно получить точность и стабильность порядка 10– 12. Цезиевый стандарт является официальным эталоном времени в США. Эти стандарты вместе с линиями передачи времени принадлежат Национальному бюро стандартов и Морской обсерватории. Как последнее средство для самых точных частот, где нужна стабильность порядка 10– 14, можно предложить мазер на атомарном водороде. Последние исследования в области создания точных часов сосредоточиваются на технических приемах, использующих «охлажденные ионы», которые позволяют достигать даже еще лучшей стабильности. Многие физики считают, что можно достичь окончательной стабильности 10– 18.
Схемы, не требующие пояснений
5.20. Удачные схемы
На рис. 5.51 представлен набор удачных схем, большинство из которых взяты из руководств фирм-изготовителей и фирменных руководств по применению.

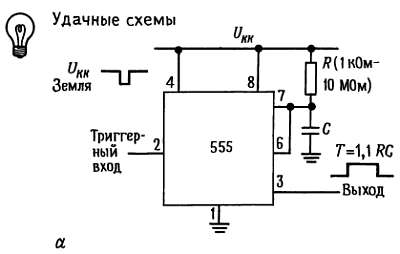

Рис. 5.51. а — моностабильный мультивибратор. Длительность входного импульса должна быть меньше, чем у выходного;
Рис. 5.51. б — активный имитатор катушки индуктивности;

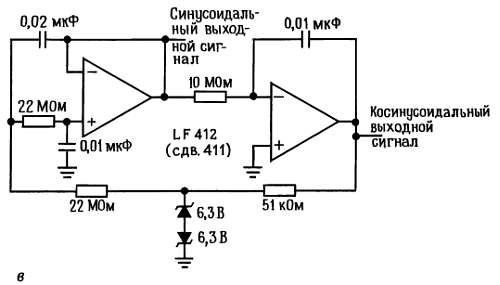

Рис. 5.51. в — квадратурный генератор с частотой 1 Гц;

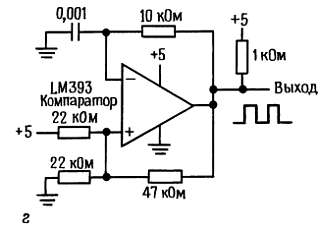

Рис. 5.51. г — релаксационный генератор;

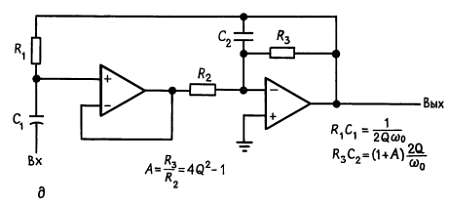

Рис. 5.51. д — резонансный усилитель; работает в диапазоне частот от f0 дo fT/2Q. Proc. IEEE 60, 908 (1972);
Рис. 5.51. е — умножитель емкости;
Рис. 5.51. ж — эмиттерно-связанный LC-генератор;
Рис. 5.51. з – высокочастотный ЭСЛ-генератор;

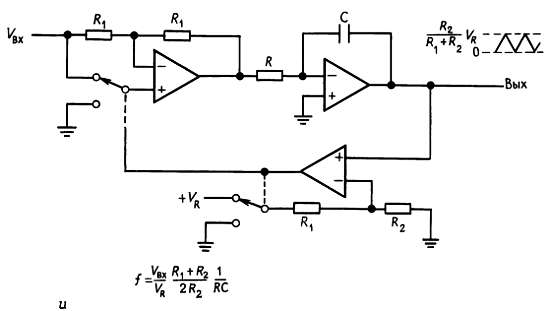

Рис. 5.51. и — преобразователь напряжение/частота;

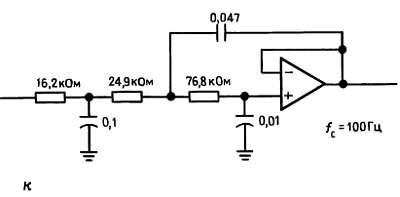

Рис. 5.51. к — фильтр Бесселя нижних частот 3-го порядка; для другого значения частоты среза необходимо провести масштабирование номиналов элементов;

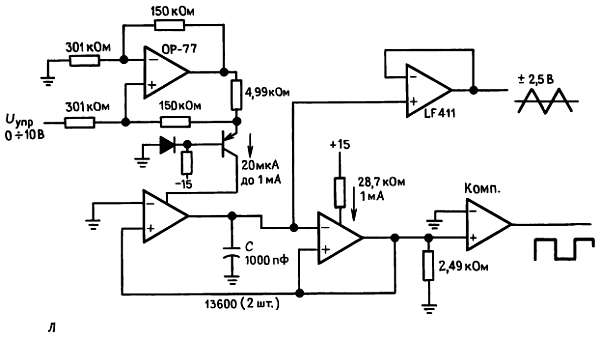

Рис. 5.51. л — широкодиапазонный ГУН (2 Гц-100 кГц) на усилителях с активной проводимостью.
Дополнительные упражнения
1. Спроектируйте 6-полюсный фильтр Бесселя верхних частот с частотой среза 1 кГц.
2. Спроектируйте фильтр-пробку на частоту 60 Гц с буферными ОУ на входе и выходе.
3. Спроектируйте генератор пилообразных колебаний с частотой 1 кГц, заменив резистор заряда в схеме генератора на таймере 555 транзисторным источником тока. Проверьте, что обеспечивается достаточный рабочий диапазон источника тока. Каково должно быть значение резистора RB (рис. 5.33)?

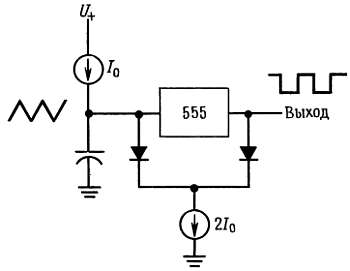

4. Разработайте на схеме 555 генератор треугольных колебаний. Для этого используйте пару источников тока, а именноI0 (втекающий ток) и 2I0 (вытекающий ток). Используйте выходной сигнал ИС 555 для переключения источника вытекающего тока 2I0. На рис. 5.50 показано одно из возможных решений.
