Паразитные колебания. Предположим, что вы собрали славный усилитель и испытали его, подавая на вход синусоидальный сигнал. Затем подключили ко входу усилителя генератор прямоугольных импульсов и увидели на выходе по-прежнему синусоидальный сигнал! У вас не усилитель, а сплошные хлопоты. Но паразитные колебания не всегда проявляются так явно. Обычно они заметны в виде размытия части сигнала, «гуляющего» источника тока, необъяснимых сдвигов у ОУ, или схема, нормально ведущая себя, пока за ней наблюдают на осциллографе, вдруг «дичает», стоит лишь перестать за ней следить. Все это — разнообразные проявления неподавленных высокочастотных паразитных колебаний, порожденных непреднамеренно получившимся генератором Хартли или Колпитца, возникшим на основе индуктивности вводов и межэлектродных емкостей.

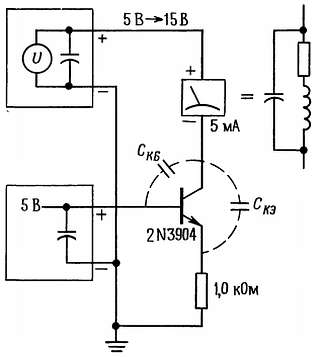

На схеме рис. 5.46 показан осциллирующий источник тока, возникший при выполнении студенческой лабораторной работы по электронике, где с помощью вольтметра измерялся
Рис. 5.46. Пример паразитного генератора.
Оказалось, что ток меняется слишком сильно (от 5 до 10 %) при изменениях напряжения на нагрузке в пределах ожидаемого рабочего диапазона — симптом, который снимался прикосновением пальца к выводу коллектора! Емкость транзистора между коллектором и базой плюс емкость измерительного прибора в сочетании с его индуктивностью образовала классический генератор Хартли, в котором обратная связь обеспечивалась емкостью между коллектором и эмиттером. Добавление небольшого резистора в цепь базы подавило эти колебания за счет уменьшения коэффициента усиления на высоких частотах в схеме с общей базой. Это один из приемов, часто бывающий полезным.
5.19. Генераторы с кварцевыми резонаторами
От RС-генератора можно легко добиться стабильности порядка 0,1 % при начальной точности установки частоты от 5 до 10 %. Это вполне удовлетворительно для многих применений, таких, например, как мультиплексный индикатор карманного калькулятора, где цифры многозначного числа подсвечиваются одна за другой с быстрым чередованием (обычная частота — 1 кГц). В каждый момент времени горит только одна цифра, но глаз видит все число. Ясно, что точность здесь не очень важна. Несколько лучше стабильность LC-генераторов — порядка 0,01 % в течение разумного промежутка времени. Этого вполне достаточно для гетеродинов радиоприемников и телевизоров.
Для получения по-настоящему стабильных колебаний незаменимы кварцевые генераторы. В них используется кусочек кварца (искусственного — двуокись кремния), вырезанный и отшлифованный таким образом, что он имеет определенную частоту колебаний. Кварц представляет собой пьезоэлектрик (его деформация вызывает появление электрического потенциала, и наоборот), поэтому упругие колебания кристалла могут быть вызваны приложением электрического поля, а эти колебания в свою очередь генерируют напряжение на гранях кристалла. Помещая на поверхность кристалла контакты, можно превратить его в истинный схемный элемент, эквивалентный некоторой RLC-схемы, заранее настроенной на определенную частоту. В самом деле эквивалентная схема этого элемента содержит два конденсатора, дающих пару близко расположенных резонансных частот - последовательного и параллельного резонанса (рис. 5.47), отличающихся друг от друга не более чем на 1 %.
Рис. 5.47.

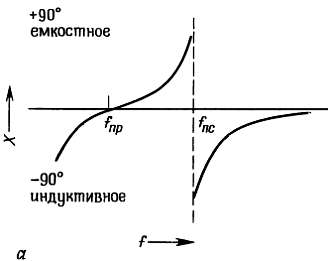

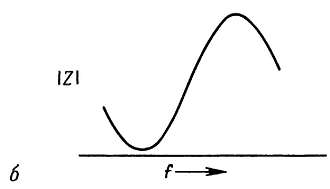

Результат этого эффекта — резкое изменение реактивного сопротивления с частотой (рис. 5.48).
Рис. 5.48.
Высокая добротность Q кварцевого резонатора (обычно около 10000) и хорошая стабильность делают естественным его применение как задающего элемента в генераторах и фильтрах с улучшенными параметрами (см. разд. 13.12). В схемах с кварцевыми резонаторами, как и в LC-генераторах, вводят положительную обратную связь и обеспечивают надлежащее усиление на резонансной частоте, что ведет к автоколебаниям.

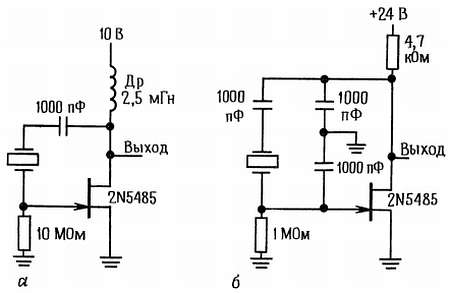

На рис. 5.49 показаны некоторые схемы кварцевых генераторов. На рис. 5.49, а показан классический генератор Пирса, в котором используется обычный полевой транзистор (см. гл. 3). На рис. 5.49, б изображен генератор Колпитца с кварцевым резонатором вместо LC-контура.
Рис. 5.49. Схемы с кварцевыми резонаторами, а — генератор Пирса, б — генератор Колпитца.
В схеме на рис. 5.49, в в качестве обратной связи используется сочетание биполярного n-р-n– транзистора и кварцевого резонатора. Остальные схемы генерируют выходной сигнал с логическими уровнями при использовании цифровых логических функций (рис. 5.49, г и д).
Рис. 5.49, в.
Рис. 5.49. г, д.

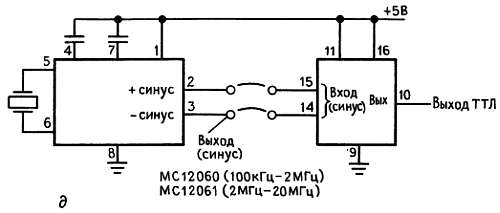

На последней диаграмме показаны схемы кварцевых генераторов, построенные на ИС МС12060/12061 фирмы Motorola. Эти микросхемы предназначены для использования, совместно с кварцевыми резонаторами, диапазона частот от 100 кГц до 20 МГц и спроектированы таким образом, что обеспечивают прекрасную стабильность частоты колебаний при тщательном ограничении его амплитуды с помощью встроенного амплитудного дискриминатора и схемотехнического ограничителя. Они обеспечивают формирование выходных колебаний как синусоидальной, так и прямоугольной формы (с ТТЛ и ЭСЛ логическими уровнями). В качестве альтернативы, а именно в тех случаях, когда достаточно иметь выходное колебание только прямоугольной формы и не предъявляются предельные требования по стабильности, можно применять законченные модули кварцевых генераторов, которые обычно выпускаются в металлических DIP-корпусах. Они предлагают стандартный набор частот (например, 1, 2, 4, 5, 6, 8, 10, 16 и 20 МГц), а также «странные» частоты, которые обычно используются в микропроцессорных системах (например, частота 14,31818 МГц используется в видеоплатах). Эти «кварцевые модули тактовой частоты», как правило, обеспечивают точность (в диапазоне температур, напряжений источника питания и времени) только 0,01 % (10– 4), однако они дешевы (от 2 до 5 долл.) и вам не приходится строить схему. Кроме того, они всегда дают устойчивые колебания, тогда как при создании собственного генератора этого не всегда удается добиться.
Функционирование схем генераторов на кварцевых резонаторах зависит от электрических свойств самого кристалла (таких, как последовательный или параллельный режим колебаний, эффективное последовательное сопротивление и емкость монтажа), которые не всегда полностью известны. Очень часто вы можете найти, что хотя ваш самодельный кварцевый генератор и возбуждается, но на частоте, которая не соответствует той, которая указана на кварцевом резонаторе. В наших собственных изысканиях в области схем дискретных кварцевых генераторов бывало всякое.
Кварцевые резонаторы выпускаются на диапазон от 10 кГц до 10 МГц, а у некоторых образцов высокие обертоны доходят до 250 МГц. Для каждой частоты нужен свой резонатор, но для наиболее употребительных частот резонаторы выпускаются серийно. Всегда легко достать резонаторы на частоты 100 кГц, 1, 2, 4, 5 и 10 МГц. Кварцевый резонатор на частоту 3,579545 МГц (стоящий меньше доллара) применяется в генераторе импульсов цветности телевизоров. Для электронных наручных часов нужна частота 32,768 кГц (или 215 Гц), и вообще, часто нужны частоты, равные 2 какой-то степени Гц. Кварцевый генератор можно регулировать в небольшом диапазоне с помощью последовательно или параллельно включенных конденсаторов переменной емкости (см. рис. 5.49, г). Благодаря дешевизне кварцевых резонаторов всегда имеет смысл рассмотреть возможность их применения в тех случаях, когда RС-релаксационные генераторы работают на пределе своих возможностей. При необходимости стабильную частоту кварцевого генератора можно «подгонять» электрическим способом в небольших пределах с помощью варактора.
Такая схема называется УНКГ (управляемый напряжением кварцевый генератор), при этом удается соединить прекрасную стабильность кварцевых генераторов с регулируемостью LC-генераторов. Покупка коммерческого УНКГ, вероятно, является наилучшим решением проблем, возникающих при собственном проектировании. Стандартные УНКГ обеспечивают максимальные отклонения центральной частоты от номинала порядка ±10– 5 — ±10– 4, хотя имеются образцы с более широким диапазоном (вплоть до ± 10– 3).
