Эта проблема особенно серьезна для логических схем ТТЛ, которым требуется питание +5 В и которые не могут выдерживать больше 7 В. Другая опасная ситуация создается при работе от «стендового» источника питания с широким диапазоном выходных напряжений, имеющего нестабилизированное входное напряжение 40 В или выше, независимо от значения выходного напряжения.

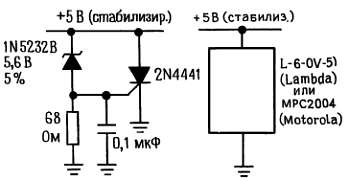

Датчик перенапряжений на стабилитроне. На рис. 6.8 показана известная схема защиты, которая выпускается также в виде модуля фирмами Lambda (тип L-6-OV-5) и Motorola (МРС2004). Ее вставляют между выходом стабилизатора и землей.
Рис. 6.8. Защита от перенапряжения.
Если напряжение на выходе стабилизатора превзойдет пробивное напряжение стабилитрона и прямое напряжение на диоде (для изображенной схемы - порядка 6,2 В), КУВ включится и останется в этом
Описанная схема, как и все схемы защиты подобного типа, жестко устанавливает при срабатывании по напряжению на выводах источника питания напряжение, «короткого замыкания» 1 В, и может быть выключена только при отключении питания. Так как на КУВ в проводящем состоянии падает небольшое напряжение, нет проблем с перегревом самой схемы защиты, поэтому такая схема защиты надежна. Важно только, чтобы источник стабилизированного питания имел какую-нибудь токоограничивающую схему или хотя бы плавкий предохранитель на случай короткого замыкания. Могут появиться проблемы с перегревом самого стабилизатора при срабатывании схемы защиты. Если он содержит внутреннюю токоограничивающую схему, то плавкий предохранитель не сработает и источник питания так и будет сидеть на схеме защиты с низким напряжением на выходе, пока кто-нибудь этого не заметит. Здесь хорошо применить схему защиты от короткого замыкания с обратным наклоном характеристики.
С этой простой схемой защиты связано несколько вопросов, в основном по поводу выбора напряжения стабилитрона. Последние выпускаются только на определенные значения пробивного напряжения, задаваемого, вообще говоря, с большим допуском, и часто не имеют резкого излома на вольт-амперной характеристике. Вместе с тем желаемое напряжение срабатывания схемы защиты может быть задано с довольно жестким допуском.
Рассмотрим источник питания 5 В, питающий цифровую логическую схему. Обычный допуск напряжения питания составляет 5-10 % от номинала, таким образом напряжение срабатывания схемы защиты не может быть ниже 5,5 В. Эту цифру еще нужно увеличить из-за переходных процессов в источнике питания: при резком изменении тока нагрузки может произойти скачок напряжения - всплеск и вслед за ним затухающие пульсации. Эта проблема усугубляется, если измерительные элементы отдалены и подсоединены длинными проводами (индуктивность). Получающиеся колебания накладывают динамические помехи на уровень выходного напряжения, и схема защиты не должна срабатывать. Поэтому ее напряжение срабатывания не должно быть меньше 6 В, с другой стороны, оно не должно превосходить 7 В во избежание повреждений логических схем. И вот когда вы начнете обдумывать схему с учетом допусков стабилитронов, конкретных значений их номинальных напряжений и допусков напряжения срабатывания КУВ, то вам приходится решать хитрую задачу. В схеме рис. 6.8 напряжение срабатывания может оказаться от 5,9 до 6,6 В даже при использовании обозначенного на схеме сравнительно дорогого 5 %-ного стабилитрона.
ИС-датчик перенапряжений. Проблемы, возникающие при построении простой схемы защиты на стабилитроне и КУВ (плохая предсказуемость и отсутствие подстройки), превосходно решаются при использовании специальной триггерной ИМС защиты, такой, например, как МС3423-5, TL431 или МС34061-2. Это недорогие ИМС в удобных корпусах (8-штырьковом мини-DIP или 3-выводном ТО-92), напрямую управляющие КУВ и очень простые в использовании. Например, ИМС МС3425 имеет регулируемые порог и время срабатывания, а также имеет вывод для сигнализации о недопустимом уменьшении напряжения питания (очень удобно для схем с микропроцессорами). ИМС содержит встроенный источник опорного напряжения, несколько компараторов и драйверов, и для построения всей схемы защиты требуется еще только два внешних резистора, КУВ и конденсатор (необязательно). Эти ИМС защиты относятся к классу схем «слежения за источником питания», куда входят такие сложные ИМС, как МАХ691, которые не только воспринимают падение напряжения, но и переключаются на батарейное питание в случае отключения питания в сети переменного тока, генерируют сигнал обратного переключения при восстановлении нормального питания и непрерывно контролируют отсутствие замыкания в схеме микропроцессора.
Модули защиты. Зачем что-то строить, если можно это купить?! С точки зрения разработчика самой простой схемой защиты является приспособление с двумя выводами, у которого на крышке написано «защита». Вы можете купить такие устройства у фирм Lambda или Motorola, которые предлагают серию модулей защиты от перенапряжения в нескольких диапазонах по току. Вы только выбираете необходимые вам номинальные напряжения и ток и подсоединяете защиту на выход стабилизированного источника питания постоянного тока. Например, самые маленькие устройства такого типа, выпускаемые фирмой Lambda, рассчитаны максимум на 2 А при следующем наборе фиксированных значений напряжения: 5, 6, 12, 15, 18, 20 и 24 В. Они выпускаются в монолитном исполнении в корпусе ТО-66 (малый металлический корпус для мощных транзисторов) и стоит 2,5 долл. за шт. Монолитные ИМС фирмы Lambda на 6 А выпускаются в корпусе ТО-3 (большой металлический корпус для мощных транзисторов) по цене 5 долл. за штуку. Выпускаются также гибридные ИМС защиты на 12, 20 и 35 А. Вся серия МРС2000 (Motorola) выпускается в монолитном исполнении (только 5, 12 и 15 В, рассчитанные на номинальный ток 7,5, 15 или 35 А). Первые два номинала выпускаются в корпусе ТО-220 (мощный пластмассовый),
последний (только на 5 В) — в корпусе ТО-3 (мощный металлический). Цены неправдоподобно низкие — при покупке небольшими партиями ИМС этих трех номиналов по току стоят всего лишь по 1,96, 2,36 и 6,08 долл. соответственно. Эти схемы защиты имеют одну приятную особенность — у них высокая точность; например, 5-вольтовое устройство фирмы Lambda имеет точку срабатывания 6,6 ± 0,2 В.Ограничители. Другое возможное решение вопроса защиты от перенапряжения — установка мощного стабилитрона или его аналога параллельно выходу источника питания. Это снимает вопрос о срабатывании на всплесках, так как стабилитрон немедленно перестает проводить, как только исчезает «лишнее» напряжение (не то что КУВ, у которого память, как у слона). На рис. 6.9 показана схема «активного стабилитрона». К сожалению, схема защиты на мощном стабилитроне также имеет свои недостатки. Если стабилизатор выйдет из строя, схеме защиты придется справляться с рассеянием большой мощности (UстIогр) и она сама может выйти из строя. Это и случалось, например, с серийным источником питания для магнитного диска на напряжение 15 В и ток 4 А. Когда в нем портился проходной транзистор, на стабилитроне 16 В, 50 Вт рассеивалась мощность больше расчетной и он тоже выходил из строя.
Рис. 6.9. Мощный «активный» стабилитрон.
6.07. Специальные вопросы проектирования сильноточных источников питания
Использование отдельных нестабилизированных источников для питания сильноточных цепей. Как уже упоминалось в разд. 6.03, хорошо, как правило, использовать отдельный источник для стабилитрона в мощном источнике питания. Таким путем рассеивание мощности на проходном транзисторе можно свести к минимуму, поскольку нестабилизированное напряжение, которое подается на проходной транзистор, может быть выбрано точно таким, какое нужно для достаточного «запаса сверху» (стабилизаторы типа 723 имеют для этой цели выводы питания U+). Например, стабилизатор, дающий на выходе +5 В, 10 А, может работать от входного напряжения 10 В с размахом пульсаций около 1–2 В и отдельного источника питания +15 В для питания элементов стабилизатора (опорный источник, усилитель ошибки и т. д.). Как говорилось выше, нестабилизированное входное напряжение должно быть выбрано достаточно большим в расчете на наихудший случай напряжения в силовой линии переменного тока (200 В), а также на допуски параметров трансформатора и конденсатора.

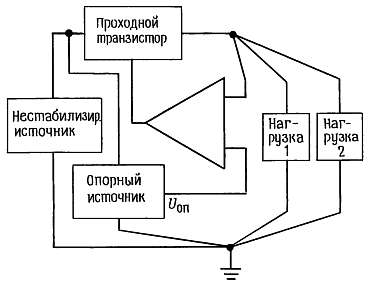

Линии связей. Для источников питания с большим выходным током или источников прецизионного напряжения следует тщательно продумать линии соединений в самом стабилизаторе и между стабилизатором и его нагрузкой. Если несколько различных приборов работают в качестве нагрузки одного стабилизатора, то все они должны присоединяться к источнику питания в точке, в которой подключен и датчик выходного напряжения стабилизатора, иначе флуктуации тока в одной из нагрузок повлияют на напряжение, поступающее к остальным нагрузкам (рис. 6.10).
Рис. 6.10. Заземление питания в общей точке («Мекка» заземления).
В действительности хорошо иметь, как показано на схеме, общую точку заземления («Мекка») для нестабилизированного питания, опорного источника и т. д. Проблему падения напряжения в соединительных проводах между источником питания и нагрузкой с большим током иногда можно решить путем вынесения измерительных элементов: клеммы, ведущие обратно к усилителю ошибки и опорному источнику, выводятся отдельно на клеммную колодку источника питания и могут или присоединяться к выходам стабилизированного напряжения прямо на этом месте (обычный способ), или от них могут быть проложены шины дальше и присоединены к нагрузке рядом с выводами напряжения питания (этот способ требует наличия четерых проводов, два из которых должны быть расчитаны на большие токи нагрузки). У большинства серийных источников питания имеется перемычка на задней стенке, соединяющей измерительные входы стабилизатора с его выходом, которую можно убрать для «вынесения» измерительных входов. Аналогично включаются четырехпроводные резисторы для измерения тока нагрузки при построении источников питания с точно удерживаемым постоянным значением тока в нагрузке. Более подробно об этом описано в разд. 6.24.
Параллельное включение проходных транзисторов. Если от источника питания требуются большие значения выходного тока, то приходится применять несколько проходных транзисторов, соединенных параллельно. При этом из-за разброса параметра UБЭ приходится последовательно с эмиттером каждого из них ставить небольшой резистор, как показано на рис. 6.11.
Рис. 6.11. Применение «балластных» эмиттерных резисторов при параллельном включении мощных биполярных транзисторов.
