Замечания по применению

Интегральная схема LF411 представляет собой операционный усилитель с входами на полевых транзисторах с р-n– переходом, имеющих внутреннюю регулировку (торговая марка BI-FET II™). Они обладают очень небольшим входным напряжением сдвига и гарантированным малым дрейфом этого напряжения.

Полевые транзисторы с р-n– переходом имеют большое обратное напряжение пробоя между затвором, истоком и стоком, это устраняет необходимость ограничения напряжения на входах. Следовательно, вполне можно использовать большие дифференциальные входные напряжения без значительного увеличения входного тока. Максимальное значение дифференциального входного напряжения не зависит от питающих напряжений. Однако ни одно из входных напряжений не должно выходить за пределы отрицательного напряжения питания, так как это может привести к большим токам и может закончиться разрушением схемы.

Превышение предельного значения отрицательного синфазного сигнала на любом из входов приводит к тому, что фаза на выходе изменяется на противоположную и на выходе усилителя устанавливается соответствующий высокий или низкий уровень. Превышение предельного значения отрицательного синфазного сигнала на обоих входах приводит к тому, что на выходе усилителя устанавливается высокий уровень. Ни в одном из случаев не происходит защелкивания, так как возвращение сигнала в пределы диапазона синфазных сигналов снова приводит входной каскад, а следовательно, и усилитель в нормальное рабочее состояние.

Превышение предельного значения положительного синфазного сигнала на одном из входов не изменяет фазу на выходе, однако если предел будет превышен на обоих входах, то на выходе усилителя установится высокий уровень. Эти усилители будут работать, если синфазное входное напряжение будет равно положительному питающему напряжению, однако в этих условиях ширина полосы пропускания и скорость нарастания могут уменьшиться. При изменении отрицательного синфазного сигнала на 3 В относительно отрицательного питающего напряжения может произойти увеличение входного напряжения сдвига.

Для элемента LF411 смещение задается зенеровским диодом, что обеспечивает нормальную работу схемы при величине питающего напряжения +4,5 В. Меньшие значения питающего напряжения могут привести к меньшим значениям ширины полосы пропускания и скорости нарастания. На нагрузочном сопротивлении величиной 2 кОм схема LF411 создает напряжение величиной +10 В в полном температурном диапазоне. Большие токи нагрузки могут, однако привести к увеличению входного напряжения сдвига в отрицательном диапазоне изменения питающего напряжения и в конечном итоге к достижению предельной величины активного тока как в положительном, так и в отрицательном диапазоне изменения питающего напряжения.

Следует принимать меры предосторожности, чтобы источник питания никогда не изменял свою полярность и чтобы нельзя было случайно включить схему в разъем, развернув ее на 180°, так как через имеющийся внутри интегральной схемы диод начнет протекать неограниченно большой ток, который вызовет разрушение внутренних проводников и всей схемы.

Усилители на полевых транзисторах с р-n– переходами в отличие от усилителей на полевых МОП-транзисторах не требуют специального обращения.

Как и для большинства усилителей, в данном случае для обеспечения стабильности необходимо позаботиться об экранировании проводов, расположении компонентов и о развязке источников питания. Например, резисторы, соединяющие выход со входом, следует располагать ближе к входу для минимизации «наводок» и максимизации частоты полюса обратной связи за счет минимизации емкости между входом и землей.

Полюс обратной связи возникает в том случае, когда усилитель имеет резистивную обратную связь. Частоту полюса определяют сопротивление и емкость цепы, параллельной цепи, образованной входом схемы (обычно инвертирующим) и землей по переменному току. Нередко частота этого полюса значительно превышает частоту, соответствующую точке 3 дБ на характеристике усиления при разомкнутой цепи обратной связи, и следовательно, ее влиянием на стабильность можно пренебречь. Однако если частота полюса обратной связи меньше, чем частота в точке 3 дБ, то в цепь, соединяющую выход цепи обратной связи с входом, следует включить конденсатор. Конденсатор должен иметь такую емкость, чтобы постоянная времени цепи, образованной этим конденсатором и параллельным ему сопротивлением, была равна или превосходила первоначальную постоянную времени полюса обратной связи.

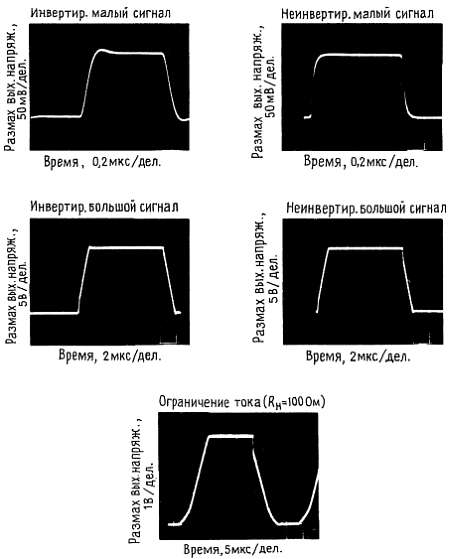

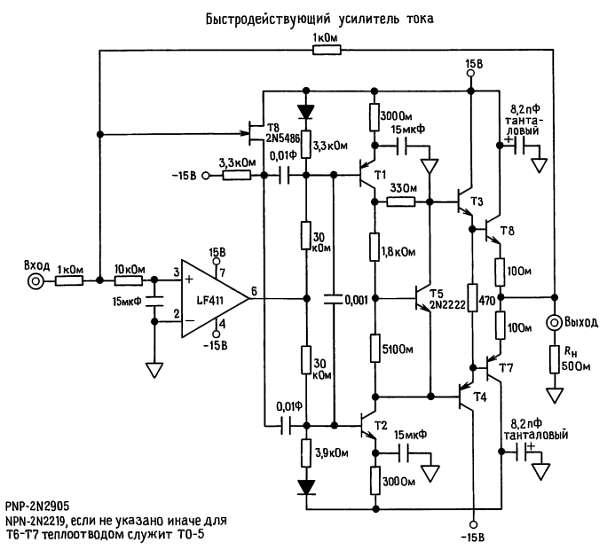

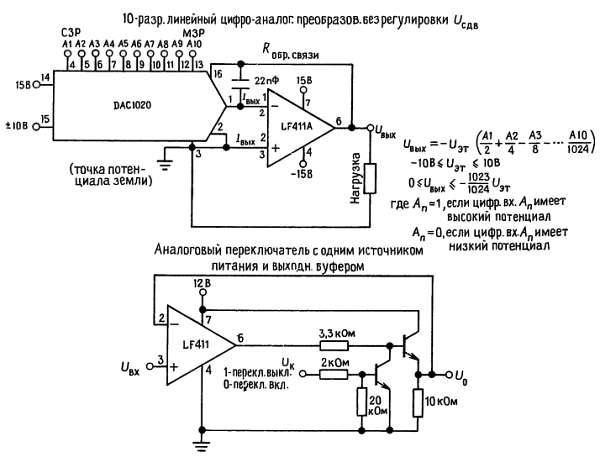

Типовые применения

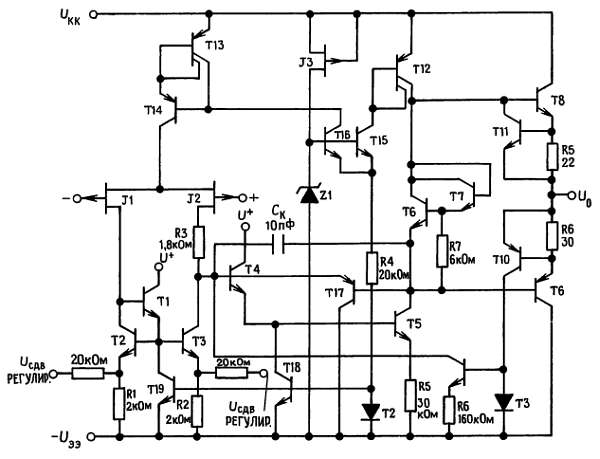

Полная принципиальная схема

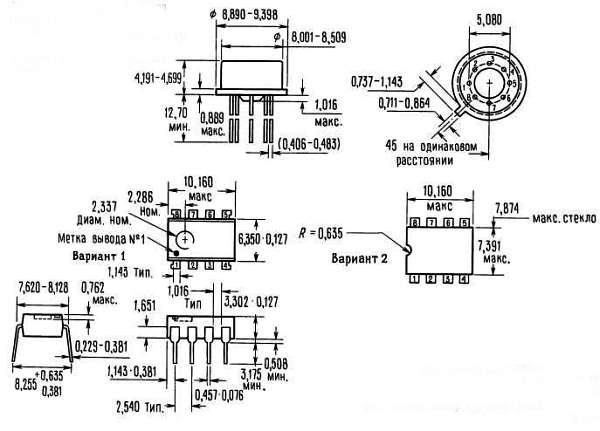

Габаритные размеры (в мм)

Металлический корпус (типа Н), порядковые номера: LF411AMN, LF411AMH, LF411ACH или LF411CH; фирменный номер корпуса — Н08В.

Штампованный корпус с двухрядным расположением выводов (типа N), порядковые номера корпусов: LF411ACN или LF411CN; фирменный номер корпуса — N08E.

Замечания по использованию в системах жизнеобеспечения

Изделия фирмы National Semiconductor не предназначены для использования в качестве критических компонент в системах жизнеобеспечения, если на то нет письменного согласия президента фирмы. Под системами жизнеобеспечения и критическими компонентами понимается следующее:

1. Устройства или системы жизнеобеспечения — это устройства, которые (а) предназначены для хирургической имплантации в организм или (б) обеспечивают поддержание жизни. Их отказ при условии соблюдения инструкций по эксплуатации может нанести серьезный ущерб пользователю.

2. Критическим является всякий компонент, входящий в устройство или систему жизнеобеспечения, отказ которого может привести к отказу устройства или системы в целом или может повлиять на безопасность или эффективность их работы.

Стабилизаторы напряжения (National Semiconductor)

3-выводные регулируемые стабилизаторы напряжения LM117/LM217/LM317

Общее описание. Интегральные схемы LM117/LM217/LM317 представляют собой регулируемые 3-выводные стабилизаторы положительного напряжения, обеспечивающие выходной ток 1,5 А в диапазоне выходного напряжения от 1,2 до 37 В. Они очень удобны в обращении и требуют только два внешних резистора для установки выходного напряжения. Стабилизация по сети (по входу) и по нагрузке выше, чем при использовании стандартных фиксированных (заземленных) стабилизаторов. Кроме того, LM117 размещен в стандартных транзисторных корпусах, которые удобно устанавливать на печатных платах.

Помимо того что схемы серии LM117 обладают лучшими характеристиками, чем фиксированные стабилизаторы, они обеспечивают полную защиту от перегрузки, что возможно только в ИМС. В одном кристалле предусматривается ограничение по току, защита от перегрева перегрузки и защита безопасной зоны. Вся схема защиты от перегрузки остается полностью работоспособной даже в том случае, когда вывод регулировки не задействован.

Свойства:

• Регулируемый выход вплоть до 1,2 В
