Если задающий резистор подключить вблизи нагрузки, то эффективное сопротивление линии будет равно 0,05 Ом [1 + (R₂/R₁)], т. е. в данном случае стабилизация будет в 11,5 раза хуже.

Рис. 2 иллюстрирует влияние резистора, подключаемого между стабилизатором и задающим резистором с сопротивлением 240 Ом.

Рис. 2. Стабилизатор с сопротивлением линии на выводе выхода.

При использовании корпуса ТО-3 нетрудно уменьшить сопротивление между корпусом и задающим резистором, для этого нужно использовать два отдельных провода. Однако при использовании корпуса ТО-5 нужно принять меры для того, чтобы уменьшить длину провода, присоединяемого к выходу. Один конец резистора R₂ можно подключить к земле вблизи земли нагрузки, это обеспечивает возможность дистанционного управления землей и улучшает стабилизацию по нагрузке.

Защитные диоды. При подключении внешних конденсаторов к любым стабилизаторам на интегральных схемах иногда необходимо подключать защитные диоды для предотвращения разряда конденсаторов через слаботочные цепи стабилизатора. Большинство конденсаторов емкостью 10 мкФ имеют достаточно небольшое внутреннее последовательное сопротивление, на котором при закорачивании возникает пиковый импульс тока величиной до 20 А. Хотя этот всплеск имеет небольшую длительность, он обладает достаточной энергией для разрушения интегральной схемы.

Если к стабилизатору подключен выходной конденсатор и вход закорочен, то выходной конденсатор разряжается через выход стабилизатора. Ток разряда зависит от величины емкости, выходного напряжения стабилизатора и скорости спада U_вх. В LM117 цепь разряда проходит через большой переход, который выдерживает без последствий пик тока 15 А. Этого нельзя сказать о других типах стабилизаторов положительного напряжения. Для выходных конденсаторов емкостью 25 мкФ и ниже нет необходимости использовать диоды.

Шунтирующий конденсатор вывода регулировки может разряжаться через слаботочный переход. Разряд происходит тогда, когда закорочен или вход, или выход. В LM117 имеется внутренний резистор 50 Ом, который ограничивает пиковый ток разряда. Для выходных напряжений, не превышающих 2 В, и конденсаторов с емкостью до 10 мкФ защита не нужна.

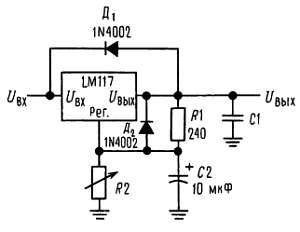

На рис. 3 показан стабилизатор LM117 с защитными диодами, которые предназначены для выходных напряжений выше 25 В и больших выходных емкостей.

Рис. 3. Стабилизатор с защитными диодами. U_вх = 1,25 В [1 + (R₂/R₁)] + R₂I_рег; D₁ обеспечивает защиту для С₁; D₂ обеспечивает защиту для С₂.

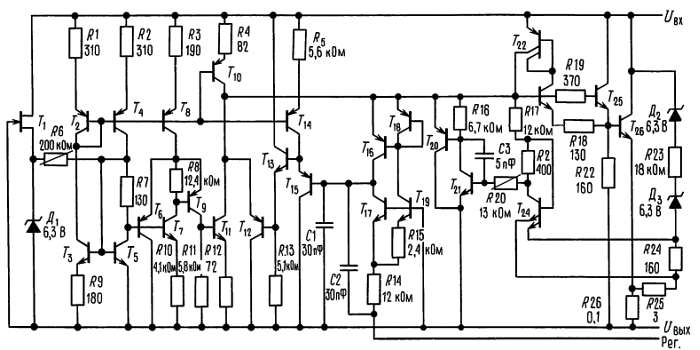

Принципиальная схема

Резистор R₆ — подстроечный.

Типовые применения (продолжение)

Стабилизатор напряжения 15 В с замедленным включением.

Регулируемый стабилизатор с улучшенным коээфициентом подавления пульсаций.

_{1) Танталовый; * разряжает С1 если выход замкнут накоротко на землю.}

Стабилизатор напряжения 10 В с повышенной стабильностью.

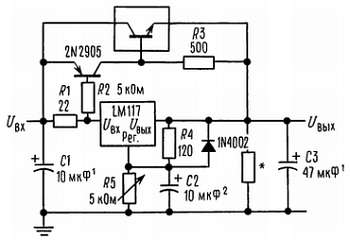

Высокоточный регулируемый стабилизатор напряжения (три LM195, соединенные параллельно, обозначены как транзистор в прямоугольнике).

_{1) Танталовый; * минимальный нагрузочный ток 30 мА.}

_{2) Необязательный элемент, увеличивает подавление пульсаций.}

Стабилизатор напряжения от 0 В до 30 В.

Мощный повторитель.

Стабилизатор постоянного напряжения/постоянного тока на 5 А.

_{1) Танталовый; * излучает свет в режиме стабилизации тока.}

Стабилизатор тока 1 А.

Стабилизатор напряжения 1,2-20 В с заданным минимальным током.

_{* Минимальный ток нагрузки ~ 4 мА.}

Усилитель с большим коэффициентом усиления.

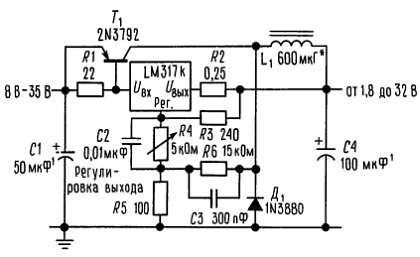

Недорогой импульсный стабилизатор на 3 А.

_{1) Танталовый; * сердечник типа Arnold А-254168-2 имеет 60 витков.}

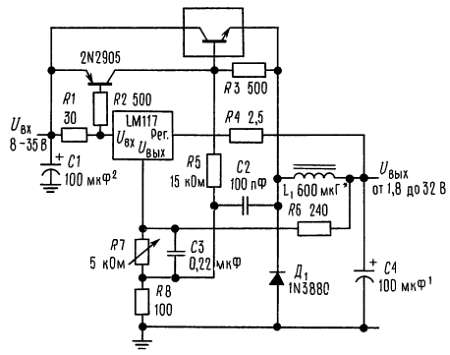

Импульсный стабилизатор на 4 А с защитой от перегрузки (три LM195, соединенные параллельно, обозначены транзистором в прямоугольнике).
