С 1934 г. парк тяжелобомбардировочной авиации начал пополняться усовершенствованными самолетами с отечественными моторами М-34. Новую силовую установку предлагалось внедрить на серийных машинах еще в 1933 г. В ноябре 1931 г. этот двигатель прошел государственные испытания с импортными карбюраторами и магнето, а в следующем году — с отечественными агрегатами. С начала 1933 г. серийные М-34 (мощностью 750–800 л.с.) начали выходить из цехов московского завода № 24 (ныне «Салют»), До конца года выпустили 790 экземпляров.

Однако реальный прирост скорости, определенный на испытаниях, оказался невелик — около 10 км/ч. Расход горючего при этом изрядно возрос, а значит, уменьшилась дальность. В итоге пришли к выводу, что для тихоходного ТБ-3 будут более выгодны готовящиеся редукторные М- 34R позволявшие поднять КПД винта при малых скоростях. Но М-34 все- таки внедрили на серийных бомбардировщиках завода № 22, поскольку это давало некоторое улучшение взлетных характеристик и позволяло освоить новую мотоустановку. Двигатели получили новые, более обтекаемые капоты и новые радиаторы, перемещенные назад, под крыло. Из новшеств появилось также калориферное отопление кабин. Тепло забирали от выхлопных коллекторов двигателей. Винты оставались деревянными двухлопастными, диаметром 3,18 м.

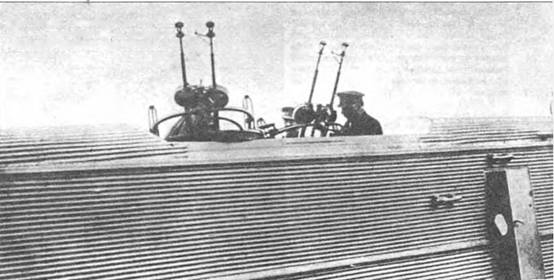

Количество огневых точек на ТБ-3 в середине 30-х внушало уважение любому противнику.

Самолеты с М-34 были почти на тонну тяжелее — больший вес имели сами моторы, почти вдвое увеличили емкость маслобаков, в полтора раза стало больше воды в системе охлаждения. Бомбовое и стрелковое вооружение оставалось идентичным самолетам с моторами М-17. Только последние серии с бомбардировщика № 22386 лишились подкрыльевых опускаемых башен. Их заменили «кинжальной» установкой в люке фюзеляжа для стрельбы вниз-назад. В люке имелись два гнезда для шкворней, но только один пулемет ДА с запасом из шести дисков.

Массовый выпуск новой модификации хотели начать с осени 1933 г., но моторы поступали с перебоями и в январе следующего года завод продолжал сдавать некоторые самолеты с моторамами под М-34, но стояли на них М-17. Фактически серийный выпуск развернулся с бомбардировщика № 22281. К 1 января 1934п ВВС приняли 38 новых машин. Моторы М- 34 оценивались как временные, а сама модификация — как переходная, но таких ТБ-3 выпустили около сотни.

От серии к серии по мере совершенствования производства планер бомбардировщика становился легче. Если первые машины с М-34 имели пустой вес в среднем около 12.500 кг, то далее он снизился до 12.200 кг, а у самолетов без башен Б-2 он дошел до 12.100 кг.

Первой самолеты с моторами М-34 начала осваивать 23-я ТБАБ в Монино. На 7 марта в ней уже находились 22 машины, но освоили этот тип только девять экипажей. К началу июля на ТБ-3 с М-34 уже летала вся бригада. Затем самолеты поступили во 2-ю ТБАБ ВВС Балтийского флота и 11-ю ТБАБ в Монино. Однако ВВС продолжали настаивать на внедрении на ТБ-3 редукторных М-34Р. Эта модификация микулинского двигателя была изготовлена опытной серией в июле 1932 г. В мае следующего года она прошла государственные испытания, а с конца года выпускалась серийно, но только в апреле 1934 г. из цехов начали выходить первые, вполне годные моторы.

Еще в сентябре 1933 г. на ТБ-3 № 22202 поставили М-34Р из одной из пробных партий с новыми винтами диаметром 4,4 м. Но заменой двигателей далеко не ограничились. За счет установки редуктора вал винта сместился вверх, что привело к необходимости изменить капоты. На самолете полностью переделали хвостовую часть. В фюзеляже появилась дополнительная секция Ф-4, где разместили кормовую турель Тур-6 с парой пулеметов ДА и боезапасом в 12 дисков. Первоначально она была изолирована от остальной части фюзеляжа, но вскоре ширину секции Ф-3 несколько увеличили и сделали в ней сквозной проход, разнеся по бортам тросы управления. Руль направления подняли, изменив его контуры, в частности сделали вырез над турелью. Его площадь возросла на 0,404 м2. Увеличили и площадь рулей высоты, одновременно подрезав их у фюзеляжа. Усилили килевую колонку. Стрелковое вооружение, за исключением кормовой установки, полностью соответствовало поздним ТБ-3 с моторами М-34 — без подкрыльных башен, но с люковой установкой. Резиновые амортизаторы шасси заменили масляно-воздушными. Задние колеса основных тележек, теперь цельнолитые, получили гидравлические колодочные тормоза, позволившие примерно на четверть сократить дистанцию пробега. Кроме того, улучшилась и маневренность на земле, поскольку правую и левую тележки можно было притормаживать раздельно. Внедрения тормозов на серийных ТБ-3 УВВС требовало еще с марта 1933 г., и Главное управление авиационной промышленности (ГУАП) с этим соглашалось, но, как видим, не торопилось претворять в жизнь.

С 27 сентября по 6 октября 1933 г. опытный самолет проходил заводские испытания, а с 19 октября — государственные. В НИИ ВВС машина почему-то получила прозвище «Торгсин». Испытания показали, что летные характеристики резко улучшились, несмотря на прирост взлетного веса (на 1460 кг). Вариант с М-34Р приняли к серийной постройке как эталон на 1934 г., несмотря на то, что двигатели и винтомоторная группа в целом не соответствовали требованиям, предъявлявшимся по надежности.

Фактически же самолет-эталон, полностью аналогичный машинам первой серии, появился только в середине мая 1934 г. Задержка была связана с отсутствием ряда агрегатов новой мотоустановки, только осваивавшихся заводами-поставщиками, например водомасляных радиаторов. Затем последовали повторные заводские испытания, основной целью которых являлась отладка винтомоторной группы.

Серийные ТБ-3 с моторами М-34Р (первым являлся самолет № 22451) имели целый ряд отличий от опытной машины: костыль заменили хвостовым колесом, заполненным пенорезиной (гусматиком), ликвидировали входную дверь на правом борту (теперь экипаж пользовался входным люком снизу в носовой части), сняли коки винтов, ввели триммер на руле направления, после чего компенсирующий механизм стал уже не нужен, сняли первую верхнюю турель Тур-5, на центроплане появились люки со ступеньками для вылезания на крыло, ведущие из довольно просторного тоннеля, по которому механики могли подобраться к моторам. Раньше оба верхних стрелка размещались на откидных сиденьях. Теперь сиденье осталось одно, оно не складывалось и было меньше по размеру. Существенно модифицировали оборудование самолета: поставили авиагоризонт, фотоаппарат «Поттэ-1 Б» (созданный еще в Первую Мировую войну) заменили на более современный АФА-15, установили линию электропневматической почты системы Агафонова между штурманом и радистом. Электрогенераторы сперва сместили к левому борту, а позднее предусмотрели их уборку в фюзеляж. На левом среднем двигателе смонтировали еще один электрогенератор типа ДСФ-500. Теперь ток поступал в сеть не только в полете. Усовершенствовали систему отопления кабин от выхлопных газов двигателей, причем из-за доводки этого устройства дважды меняли форму выхлопных коллекторов.

Существенно изменилось бомбовое вооружение. Вместо старых балок Дер-13, Дер-15 и Дер-16 установили на тех же местах новые Дер-23, Дер- 25 и Дер-26 (их приняли на вооружение в марте 1934 г.). Подкрыльные Дер-23 по конструкции мало отличались от Дер-13, а вот подфюзеляжные Дер-25 и Дер-26 по сравнению с предшественницами сильно укоротили, что дало возможность использовать кассеты Дер-9 без снятия бомбодержателей наружной подвески. Комплектация Дер-9 тоже изменилась. Если раньше на самолете стояли четыре одинаковых Дер-9, каждая с семью замками (всего можно было подвесить 28 бомб), то теперь монтировали две кассеты с семью и две — с шестью замками (бомб всего получалось 26). А главное, все бомбодержатели электрифицировали. Бомбы теперь удерживались замками электропиротехнического типа, срабатывавшими по сигналу от электробомбосбрасывателя ЭСБР-2. Старый механический Сбр-9 оставили как запасной.

ТБ-3 с моторами М-34Р в документах иногда именовали ТБ-ЗР. Машины этой модификации выпускались заводом № 22 в 1934–1935 гг. Выпуск самолетов сдерживался нехваткой турелей, радиаторов, бомбосбрасывателей; субподрядчики поставляли некондиционные тормозные колеса. Тем не менее, из 150 заказанных на 20 декабря 1934 г. завод закончил сборку 131 ТБ-ЗР, из них 109 уже облетали. Но сдали значительно меньше — 55, поскольку военная приемка не пропускала недоукомплектованные самолеты. Доходило до того, что с уже облетанного бомбардировщика снимали винты, чтобы поставить на вышедшую из цеха машину. В итоге положение привлекло внимание НКВД и 27 декабря 1934 г. уполномоченный госбезопасности докладывал: «…находятся законсервированными около 120 самолетов ТБ-3 М-34Р, из коих 118 стоят на заводском аэродроме».

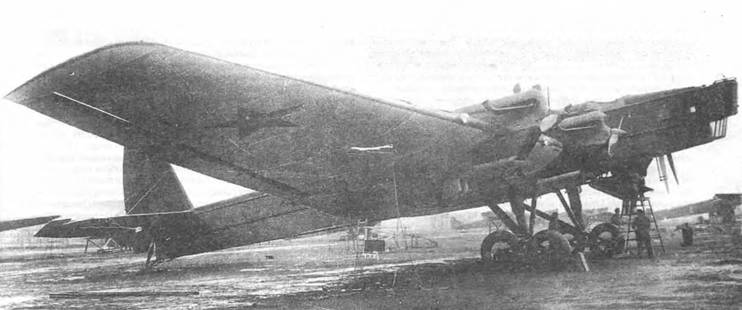

Обслуживание ТБ-3 для механиков никогда не было лёгким делом. Особенно с учетом 2- и 3-х этажной высоты расположения многих узлов и агрегатов.

В январе 1935 г. на ТБ-ЗР начали перевооружать две эскадрильи 2-й ТБАБ на аэродроме Едрово в Ленинградском военном округе. У самолетов сразу же начали отваливаться хвостовые колеса — проявилась слабость вилки. Так называемый паук крепления отрывался от обшивки и 15-го шпангоута. Подобные случаи происходили и в других воинских частях, получивших новые машины. В Подмосковье произошли четыре поломки подряд: одна — 25 февраля, другая — 1 марта (при этом разрушились и кронштейны крепления киля у колонки), а 4 марта — сразу на двух бомбардировщиках авиабригады Военно-воздушной академии. В последней началась повальная проверка хвостового оперения новых ТБ-3, что выявило массовую деформацию обшивки, выпучивание задних стенок килей.
