Эдисон сразу поставил перед собой две задачи: 1) лампа должна создавать умеренную освещенность и 2) каждая лампа должна гореть совершенно независимо от других. Так он пришел к выводу о необходимости иметь нить высокого сопротивления, что позволит включать лампы параллельно (а не последовательно, как до этого поступали с любыми электрическими лампами).
12 апреля 1879 г. Т.А. Эдисон получил первый патент на лампу с платиновой спиралью высокого сопротивления, а затем в январе 1880 г. на лампу с угольными нитями. Он разработал систему откачки баллонов, технологию крепления вводов и угольной нити, и в январе 1880 г. устроил публичную

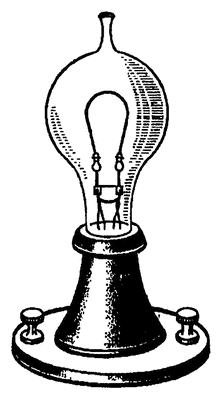

Для того чтобы система освещения стала коммерческой, Т.А. Эдисон должен был придумать множество устройств и элементов: цоколь и патрон (рис. 3.4), поворотный выключатель, плавкие предохранители, изолированные провода, крепящиеся на роликах, счетчик электрической энергии. В 1881 г. на Первой Всемирной выставке в Париже лампы Т.А. Эдисона вызвали всеобщий восторг, а сам изобретатель был удостоен высшей награды. В 1882 г. Т.А. Эдисон построил в Нью-Йорке на Пирльстрит первую центральную электростанцию. Т.А. Эдисон превратил электрическую энергию в товар, продаваемый всем желающим, а электрическую установку — в систему централизованного электроснабжения. Это был первый в истории электротехники пример комплексного решения крупной проблемы, оказавший огромное влияние на развитие материальной и общей культуры человечества.
Уже в 80-е годы XIX в. начинается быстрое развитие электрического освещения, все более расширяющееся массовое производство ламп накаливания, вызвавшее дальнейшее развитие электромашиностроительной промышленности, электроприборостроения, электроизоляционной техники и совершенствование способов производства и распределения электрической энергии.
3.2. ИЗОБРЕТЕНИЕ ТРАНСФОРМАТОРА
Восьмидесятые годы XIX в. вошли в историю электротехники под названием периода «трансформаторных битв». Такое необычное название они получили потому, что изобретение трансформатора явилось одним из сильнейших аргументов в пользу переменного тока. А настоящая битва шла между сторонниками систем постоянного и переменного токов и отражала поиски путей выхода из назревшего энергетического кризиса, связанного с проблемой централизованного производства электроэнергии и передачи ее на большие расстояния.
Первым простейшим трансформатором с разомкнутым магнитопроводом была индукционная катушка. Ее изобретение в 30–40-х годах XIX в. связано с именами ряда ученых и изобретателей, но наибольшую известность получил немецкий механик Генрих Румкорф (1803–1877 гг.), создавший в 1848 г. более совершенную конструкцию, и его именем впоследствии стали называть индукционную катушку. Такие катушки предназначались для получения искрового разряда во вторичной цепи при прерывании постоянного тока в первичной цепи. Впервые катушку Г. Румкорфа применил для дистанционного взрывания мин Б.С. Якоби. В последней трети XIX в. индукционные катушки получили широкое применение в системах зажигания двигателей внутреннего сгорания.
Роль индукционной катушки, превратившейся в аппарат, названный позднее трансформатором, как средства электрического разделения цепей переменного тока, отчетливо осознал П.Н. Яблочков [1.6; 2.15; 3.1].
Даже самим фактом патентования системы «дробления света» во многих странах он как бы подчеркивал важность нового предложения. Во французском патенте № 115793 от 30 ноября 1876 г. он писал: «Предметом этого изобретения является распределение токов в целях производства электрического света, позволяющее получить, пользуясь цепью, питаемой одним единственным источником электричества, неопределенное число источников света…». И как бы отмежевываясь от привычных схем индукционных катушек, он указывает: «Если я применяю … электрический источник переменного тока, общее расположение остается неизменным, но прерыватель становится ненужным …».
Система «дробления света» Яблочкова широко демонстрировалась два раза: на Парижской Международной электротехнической выставке в 1881 г. и на Второй Петербургской электротехнической выставке в 1882 г. [3] (где всю систему смонтировал и экспонировал препаратор Московского университета Иван Филиппович Усагин (1855–1919 гг.). Бобины, как их тогда называли, имели одинаковое число витков в первичной и вторичной обмотках, а стальной сердечник был разомкнутым и представлял собой стержень, на который наматывались обмотки. На этой же выставке И.Ф. Усагин впервые демонстрировал схему включения во вторичные обмотки индукционных катушек кроме свечей и других приемников: электродвигателя, проволочной нагревательной спирали, дуговой лампы с регулятором. Все эти приемники могли работать одновременно, не мешая друг другу. Этим экспериментом
И.Ф. Усагин убедительно доказал универсальность применения переменного тока.3
Термин «электротехника» стал употребляться именно после Международной «электротехнической» выставки 1881 г. и последовавшего за ней конгресса электриков.
В начале 80-х годов становилось все яснее, что система электроснабжения на постоянном токе не имеет перспектив. Из опыта эксплуатации дуговых источников света было установлено оптимальное напряжение 110 В. Радиус электроснабжения не превышал несколько сотен метров. Попытки расширить границы района электроснабжения привели к рождению так называемой трехпроводной системы постоянного тока. Но основным направлением развития электроэнергетики уже в 80-х годах становится система переменного тока.

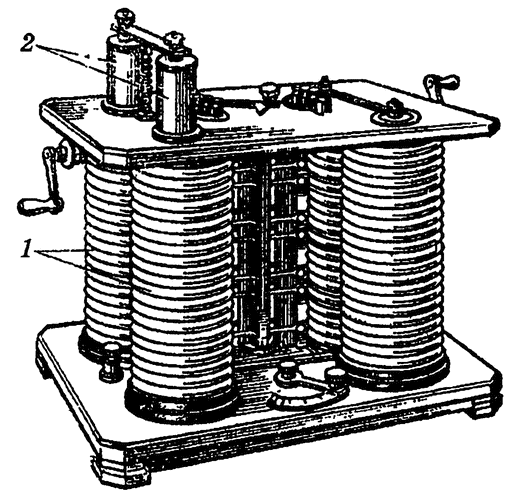

Новым шагом в использовании трансформаторов с разомкнутым сердечником для распределения электроэнергии явилась система распределения электричества для производства света и так называемой двигательной силы, запатентованная во Франции в 1882 г. английским электротехником Дж.Д. Голяром (1850–1888 гг.) и французским электротехником Люстеном Гиббсом (умер в 1912 г.). Эти трансформаторы предназначались уже не только для «дробления» энергии, но и для преобразования напряжения, т.е. имели коэффициент трансформации, отличный от единицы. Общий вид «вторичного генератора» (как его называли) изображен на рис. 3.5. На деревянной подставке укреплялось несколько индукционных катушек, первичные обмотки которых соединялись последовательно. Вторичные обмотки катушек были секционированы, и каждая секция имела два вывода для подключения приемников. Заслуживают внимания выдвижные сердечники 2 катушек, с помощью которых регулировалось напряжение на вторичных обмотках. Трансформаторы с разомкнутым сердечником в 1883 г. устанавливаются на подстанциях Лондонского метрополитена, а в 1884 г. — на выставке в Турине (Италия).
Современные трансформаторы имеют замкнутый магнитный сердечник, их первичные обмотки включаются параллельно. Но для схемы «дробления» энергии, предложенной П.Н. Яблочковым, трансформаторы с разомкнутым сердечником вполне удовлетворяли техническим требованиям. При последовательном соединении первичных обмоток включение и выключение одних потребителей не оказывало существенного влияния на режим работы других. При параллельном включении приемников применение трансформаторов с разомкнутыми сердечниками становилось технически неоправданным. Поэтому понятно стремление сконструировать трансформаторы с замкнутой магнитной системой, которые обладают значительно лучшими характеристиками (меньший намагничивающий ток, а следовательно, меньшие потери и больший КПД).
Первые трансформаторы с замкнутым сердечником были созданы в Англии в 1884 г. братьями Джоном и Эдвардом Гопкинсонами. Сердечник этого трансформатора был набран из стальных полос или проволок, разделенных изоляционным материалом, что снижало потери на вихревые токи. На сердечнике помещались, чередуясь, катушки высшего и низшего напряжений.
Впервые предложение о параллельном включении обмоток трансформаторов высказал Р. Кеннеди в 1883 г., но всесторонне этот способ соединения обосновал венгерский электротехник Миклош Дери (1854–1934 гг.), который в 1885 г. получил патент на параллельное включение первичных и вторичных обмоток трансформаторов и показал преимущество такого включения. Независимо от него аналогичный патент в Англии получил С. Ц. Ферранти.
Передача электрической энергии переменным током высокого напряжения оказалась возможной после создания однофазного трансформатора с замкнутой магнитной системой, имевшего достаточно хорошие эксплуатационные показатели. Такой трансформатор в нескольких модификациях (кольцевой, броневой и стержневой) разработали в 1884–1885 гг. венгерские электротехники Миклош Дери, Отто Блати (1860–1938 гг.) и Карой Циперновский (1853–1942 гг.), впервые предложившие и сам термин «трансформатор». В патентной заявке (февраль 1885 г.) они отмечали важное значение замкнутого шихтованного сердечника, в особенности для мощных силовых трансформаторов. На рис. 3.6 изображены первые образцы кольцевого и броневого трансформаторов, а также общий вид серийного трансформатора системы Блати, Дери и Циперновского, выпускавшегося электромашиностроительным заводом фирмы «Ганц и Кo» в Будапеште. Эти трансформаторы содержали все основные элементы современных конструкций однофазных трансформаторов.
