генератора в n раз: «Если, например, — писал Д.А. Лачинов, — увеличим R в 100 раз, то при передаче того же числа лошадиных сил скорость будет десятерная». К подобным же выводам пришел год спустя М. Депре.
В 1882 г. М. Депре строит первую линию электропередачи Мисбах — Мюнхен протяженностью 57 км. На одном конце опытной линии в г. Мисбахе была установлена паровая машина, приводившая в действие генератор постоянного тока мощностью 3 л.с., дававший ток напряжением 1,5–2 кВ. Энергия передавалась по стальным телеграфным проводам диаметром 4,5 мм на территорию выставки в г. Мюнхене, где была установлена такая же машина, работавшая в режиме электродвигателя и приводившая в действие насос для искусственного водопада. Хотя этот первый опыт и не дал достаточно благоприятных технических результатов (КПД передачи не превысил 25%), его значение нельзя недооценивать: электропередача
Обратим внимание на любопытный факт. Теория телеграфных линий была разработана достаточно хорошо, и было известно, что наибольший эффект в работе приемного устройства достигается тогда, когда его сопротивление равно внутреннему сопротивлению источника энергии вместе с сопротивлением соединительных проводов (согласованный режим). Но при этом теоретический КПД всей установки составляет 50%.
Но то, что целесообразно для «слаботочной» техники, становится нецелесообразным для «сильноточной», энергетической техники. В последнем случае важен экономический эффект, и КПД следует всемерно повышать в ущерб количеству передаваемой энергии. Это обстоятельство длительное время оказывалось труднодоступным для понимания, и многие даже крупные специалисты (в том числе И. Фонтен, позднее Г. Ферарис и др.) теряли перспективу в научно-технических поисках и порой прекращали работу лишь потому, что не могли освободиться от привычных рамок теории слаботочных цепей.
В 1885 г. были проведены новые опыты на расстоянии 56 км между г. Крейлем и Парижем. В качестве генераторов постоянного тока высокого напряжения использовались специально построенные машины, дававшие напряжение до 6 кВ. Масса такой машины была около 70 т, мощность около 50 л.с., КПД передачи около 45%.
В эти же годы были осуществлены единичные передачи электроэнергии на расстояние для промышленного использования с КПД до 75%.
Тем не менее попытки решить проблему электропередачи на постоянном токе, осуществленные в 80-х годах, не принесли желаемых результатов. При этом важно подчеркнуть возникшее противоречие. С одной стороны, практика проектирования и производства электрических машин и аппаратов постоянного тока получила уже значительное развитие, двигатели постоянного тока обладали хорошими рабочими характеристиками, отвечавшими большинству требований промышленности. Поэтому не было серьезных препятствий к тому, чтобы приступить к широкой электрификации станочного парка промышленности. Но, с другой стороны, широкая электрификация промышленности могла быть осуществлена в больших масштабах только при централизованном производстве электроэнергии, а следовательно, только при обеспечении ее передачи на значительные расстояния.
Однако для передачи энергии требовалось получить высокие напряжения, а технические возможности того времени не позволяли строить генераторы постоянного тока высокого напряжения; примером этого могут служить машины М. Депре, которые часто выходили из строя из-за порчи изоляции. Вообще говоря, в любом случае возможности передачи энергии при высоком напряжении генератора ограничены сравнительно низкими пределами. Кроме того, электроэнергию постоянного высокого напряжения нелегко было использовать потребителям: нужно было строить двигатель-генераторную установку для преобразования высокого напряжения в низкое.
Еще один путь использования постоянного тока для электропередачи был намечен в основополагающей работе Д.А. Лачинова. Он предлагал для повышения напряжения соединить последовательно по несколько машин на каждом конце линии. В этом случае каждая в отдельности машина могла быть рассчитана на более низкое напряжение, а следовательно, могла быть более надежной. И. Фонтен первым реализовал практически эту идею, осуществив в 1886 г. передачу, в которой со стороны генератора работали четыре последовательно соединенные машины (по 1500 В), т.е. получил те же 6 кВ, что и у М. Депре, а со стороны приемника — три двигателя суммарной мощностью около 50 л.с. Двигатели могли использоваться непосредственно для привода исполнительных механизмов, могли вращать валы генераторов низкого напряжения, пригодных для целей освещения; КПД этой установки достигал 52%. Позднее эта идея о последовательном включении генераторов была развита в других электропередачах.
Трудности, связанные с электропередачей на постоянном токе, направили мысли ученых на разработку теории и техники переменного тока.
Когда основные элементы техники переменного тока (генераторы, трансформаторы) были разработаны, начались попытки осуществить промышленную передачу энергии на переменном токе. В 1883 г. Л. Голяр осуществил передачу мощности 20 л.с. на расстояние 23 км для питания осветительных установок Лондонского метрополитена. Трансформаторы повышали напряжение до 1500 В. На Туринской выставке в следующем году Л. Голяр осуществил передачу мощности примерно 40
л.с. на 40 км. При напряжении 2000 В.Однако во второй половине 80-х годов XIX в. уже возникла и очень беспокоила инженеров и ученых задача включения двигательной нагрузки в электрическую сеть. Таким образом, и при передаче электроэнергии в однофазных цепях переменного тока возникло противоречие не менее серьезное, чем при электропередаче постоянным током. Напряжение однофазных цепей переменного тока можно легко повышать и понижать с помощью трансформаторов практически в любых желаемых пределах. Следовательно, для передачи электроэнергии затруднений не было. Но однофазные двигатели переменного тока имели совершенно неприемлемые для практики характеристики. В частности, они либо вообще не имели пускового момента (синхронные двигатели), либо пускались с очень большим трудом из-за тяжелых условий коммутации тока (коллекторные двигатели). Поэтому сфера применения однофазных цепей переменного тока должна была ограничиваться почти исключительно электрическим освещением, что, конечно, не могло удовлетворить требования промышленности.
3.4. РАННИЕ ЭЛЕКТРОСТАНЦИИ
Электростанции, под которыми понимают фабрики по производству электрической энергии, подлежащей распределению между различными производителями, появились не сразу. В 70-х и начале 80-х годов XIX в. место производства электроэнергии не было отделено от места потребления.
Электрические станции, обеспечивавшие электроэнергией ограниченное количество потребителей, назывались блок-станциями (не путать с современным понятием блок-станций, под которым некоторые авторы понимают фабрично-заводские теплоэлектроцентрали). Такие станции иногда называли «домовыми».
Развитие первых электростанций было сопряжено с преодолением трудностей не только научно-технического характера. Так, городские власти запрещали сооружение воздушных линий, не желая портить внешний вид города. Конкурирующие газовые компании всячески подчеркивали действительные и мнимые недостатки нового вида освещения.

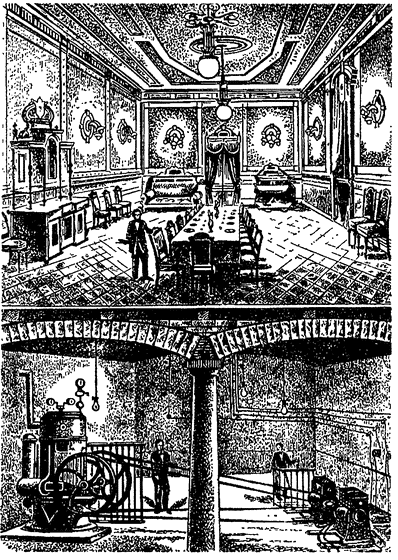

На блок-станциях в качестве первичных двигателей применялись в основном поршневые паровые машины и в отдельных случаях двигатели внутреннего сгорания (в то время являвшиеся новинкой), широко использовались локомобили. От первичного двигателя к электрическому генератору делалась ременная передача. Обычно один паровой двигатель приводил в действие один-три генератора; поэтому на крупных блок-станциях устанавливались несколько паровых машин или локомобилей. Для регулировки натяжения ремней электрические генераторы монтировались на салазках. На рис. 3.7 показан вид электростанции для освещения одного дома.
Впервые блок-станции были построены в Париже для освещения улицы Оперы. В России первой установкой такого рода явилась станция для освещения Литейного моста в Петербурге, созданная в 1879 г. при участии П.Н. Яблочкова.
Однако идея централизованного производства электроэнергии была настолько экономически оправданной и настолько соответствовала тенденции концентрации промышленного производства, что первые центральные электростанции возникли уже в середине 80-х годов XIX в. и быстро вытеснили блок-станции. В связи с тем что в начале 80-х годов массовыми потребителями электроэнергии могли стать только источники света, первые центральные электростанции проектировались, как правило, для питания осветительной нагрузки и вырабатывали постоянный ток.
В 1881 г. несколько предприимчивых американских финансистов под впечатлением успеха, которым сопровождалась демонстрация ламп накаливания, заключили соглашение с Т.А. Эдисоном и приступили к сооружению первой в мире центральной электростанции (на Пирльстрит в Нью-Йорке). В сентябре 1882 г. эта электростанция была сдана в эксплуатацию. В машинном зале станции было установлено шесть генераторов Т.А. Эдисона, мощность каждого составляла около 90 кВт, а общая мощность электростанции превышала 500 кВт. Здание станции и ее оборудование были спроектированы весьма целесообразно, так что в дальнейшем при строительстве новых электростанций развивались многие из тех принципов, которые были предложены Т.А. Эдисоном. Так, генераторы станций имели искусственное охлаждение и соединялись непосредственно с двигателем. Напряжение регулировалось автоматически. На станции осуществлялись механическая подача топлива в котельную и автоматическое удаление золы и шлака. Защита оборудования от токов короткого замыкания осуществлялась плавкими предохранителями, а магистральные линии были кабельными. Станция снабжала электроэнергией обширный по тому времени район площадью 2,5 км.
