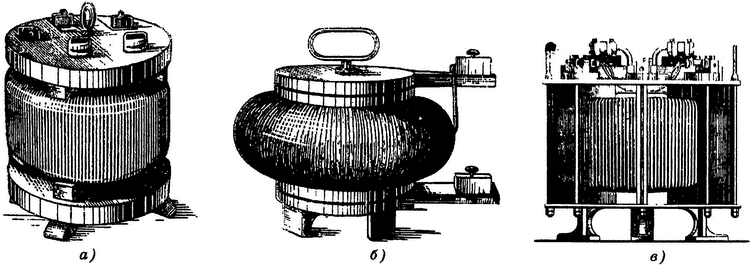

Венгерские инженеры нашли оптимальные соотношения между расходом меди и стали в трансформаторах и обеспечили своей продукции широкий сбыт на мировом электротехническом рынке. В частности, эта фирма осуществила в 1887 г. одну из первых в России установок
На территории завода «Ганц и Кo», где 100 с небольшим лет назад создавали первый трансформатор, в наши дни разместились корпуса завода «Ганц Моваг», выпускающего электропоезда и сложное электрооборудование для энергетики. На заводе есть музей, в котором главное место отведено истории создания трансформатора.
В 1885 г. Фирмой «Вестингауз» был построен первый автотрансформатор, который предложил американский электрик Уильям Стенли. В конце 80-х годов английский электрик Д. Свинберн предложил масляное охлаждение трансформаторов.
3.3. ПОИСКИ ПУТЕЙ ПЕРЕДАЧИ ЭЛЕКТРОЭНЕРГИИ НА БОЛЬШИЕ РАССТОЯНИЯ
Опыты использования электромагнитного телеграфа привели к мысли о возможности передачи по проводам более значительных количеств энергии. Уже в 40–50-х годах XIX в. в США, Италии и других странах высказываются идеи о создании электрической железной дороги с передачей энергии на расстояние. Однако всеобщую известность получили опыты французского электрика Ипполита Фонтена (1833–1910 гг.).
В 1873 г. в Вене состоялась международная выставка, с которой и начинается история электропередачи. На этой выставке И. Фонтен демонстрировал обратимость электрических машин. Генератор и двигатель соединялись кабелем длиной несколько больше 1 км. Двигатель приводил в действие насос искусственного декоративного водопада. Этим опытом была продемонстрирована реальная возможность передачи электроэнергии на расстояние (пусть вначале это был всего 1 км). Вместе с тем И. Фонтен не был убежден в экономической целесообразности электропередачи, так как при включении соединительного кабеля он получил значительное снижение мощности двигателя, большие потери энергии в кабеле. Вот что писал И. Фонтен два года спустя после опытов в Вене: «Тогда, как и теперь, я не верю в возможность электрической передачи больших мощностей на большие расстояния; электрические железные дороги мне казались и кажутся и теперь решением, применять которое можно посоветовать только в совершенно исключительных случаях».
Как известно, потери в линии зависят от напряжения, удельного сопротивления провода и его сечения. Снижение удельного сопротивления проводов практически неосуществимо, так как медь, ставшая основным материалом для изготовления проводов, имеет предельно малое удельное электрическое сопротивление. Лишь в настоящее время ведутся теоретические и экспериментальные работы по снижению сопротивления линий электропередачи с использованием явления сверхпроводимости (криогенные линии электропередачи). Следовательно, имелись только два пути снижения потерь в линии: увеличение сечения проводов или повышение напряжения.
В 70-х годах XIX в. был исследован первый путь, так как увеличение площади поперечного сечения проводников представлялось мероприятием, по-видимому, более естественным и технически легче осуществимым по сравнению с повышением напряжения. В 1874 г. русский военный инженер Федор Аполлонович Пироцкий (1845–1898 гг.) [3.4] пришел к выводу об экономической целесообразности производства электрической энергии в тех местах, где она может быть получена с малыми затратами благодаря наличию топлива или гидравлической энергии, и передачи ее по линии к более или менее отдаленному месту потребления. В том же году он приступил к опытам передачи энергии на артиллерийском полигоне Волкова поля (около Петербурга), использовав электрическую машину Грамма. Дальность передачи в опытах Ф.А. Пироцкого составляла несколько более 200 м, а затем была увеличена примерно
до 1 км.Для уменьшения потерь в линии Ф.А. Пироцкий предлагал использовать в качестве проводников железнодорожные рельсы, площадь поперечного сечения которых более чем в 600 раз превышала площадь поперечного сечения обыкновенного телеграфного провода. Стремясь проверить свои выводы, он в конце 1875 г. провел опыты передачи электроэнергии по рельсам бездействовавшей ветки Сестрорецкой железной дороги длиной около 3,5 км. Оба рельса изолировались от земли, один из них служил прямым, второй — обратным проводом. Электрическая энергия передавалась от небольшого генератора Грамма к электродвигателю, удаленному на расстояние около 1 км.
Необходимо отметить, что Ф.А. Пироцкий был не единственным электротехником, ставшим на путь увеличения площади поперечного сечения проводов. Так, например, В. Сименс, посетив в 1876 г. Ниагарский водопад, сумел правильно оценить энергетические возможности его использования, но утверждал, что для передачи энергии водопада на расстояние 50 км потребуется проводник диаметром 75 мм. Иными словами, как заявил В. Сименс, для изготовления проводов придется использовать целый медный рудник. Подобные выводы являлись наглядным выражением уровня познаний в области электротехники в 70-х годах XIX в.
Несмотря на нерациональность практического направления, избранного Ф.А. Пироцким, его опыты привлекли внимание к вопросам электропередачи вообще и вызвали ряд новых исследований, приведших к выявлению правильного пути для решения этой проблемы. Предложение же Ф.А. Пироцкого об использовании железнодорожных рельсов для передачи электрической энергии на расстояние нашло свое применение уже при разработке первых проектов городских электрических железных дорог.
Другой путь решения проблем передачи электрической энергии, основанный на повышении напряжения, длительное время осмысливался теоретически. Здесь можно упомянуть исследование классической задачи из теории цепей о передаче энергии от источника к нагрузке, выполненное в 1877 г. французским академиком Э. Маскаром, но не доведенное до ясных практических выводов. Наиболее обстоятельное исследование этого вопроса выполнили в 1880 г. независимо друг от друга французский инженер (впоследствии академик) Марсель Депре (1843–1918 гг.) и профессор физики Петербургского лесного института Дмитрий Александрович Лачинов (1842–1902 гг.). [1.6; 3.5].
В марте 1880 г. в протоколах Парижской академии наук был опубликован доклад М. Депре «О коэффициенте полезного действия электрических двигателей и об измерении количества энергии в электрической цепи». Автор доклада — крупный специалист в области электротехники. Он вошел в историю как изобретатель нескольких систем амперметра, ваттметра, апериодического гальванометра, принципа смешанного (компаундного) возбуждения электрических машин, электромагнитного молота (двигателя возвратно-поступательного движения) и электрической системы синхронной связи движений.
В интересующем нас докладе М. Депре математически доказывал, что КПД установки, состоявшей из электродвигателя и линии передачи, не зависит от сопротивления самой линии. Такой вывод показался Депре парадоксальным, так как ему вначале не удалось установить, что увеличение сопротивления линии не влияет на эффектность электропередачи только при определенном условии, а именно при увеличении напряжения передачи.
Эти условия впервые были указаны Д.А. Лачиновым в статье «Электромеханическая работа», опубликованной в июне 1880 г. в первом номере журнала «Электричество». На основе математических выкладок он показал, что в электропередаче «полезное действие не зависит от расстояния» лишь при условии увеличения скорости вращения генератора (т.е. при повышении напряжения в линии так как ЭДС, развиваемая генератором, пропорциональна частоте его вращения). Д.А. Лачинов также установил количественное соотношение между параметрами линии передачи, доказав, что для сохранения КПД передачи при увеличении сопротивления в п раз необходимо увеличить частоту вращения
