Система подачи соленой воды показана на рис. 8. Она аналогична неразборному опреснителю, но для обеспечения более равномерного орошения имеет три патрубка. К концам находящегося посередине Т – образного тройника припаиваются две трубки с рядом 2-мм отверстий через 20 мм. Концы трубок загнуты в ту же сторону, что и свободный патрубок тройника, все три патрубка выводятся наружу через отверстия в верхней крышке и через вентили соединяются с резервуаром для морской воды. При монтаже не забудьте обернуть распределительную трубку фетром, как описано для неразборного испарителя.

Вырежьте из листового алюминия три запорных пластинки с крючком, которыми верхняя крышка будет фиксироваться на стойках. Их форма и размеры показаны на рис. 7. Просверлите запорные пластинки и закрепите их на верхней крышке шурупами с полукруглой головкой. Теперь обе крышки готовы, и их пора установить в соответствующие концы пленочного рукава. Крышки надо вклеить, обильно смазав их края клеем для ПВХ, чтобы соединение было герметичным. После высыхания клея для большей прочности стыков наложите на швы по их длине тонкие тиковые планки и привинтите мелкими шурупами через 70–80 мм.

Осталось обрезать стойки до нужной высоты. Вставьте алюминиевые трубки через отверстия в верхней крышке и уприте их в глухие посадочные отверстия нижней крышки. Растяните полностью рукав опреснителя и отметьте место обрезки на выступающих концах трубок. Достаньте их, обрежьте и снова установите на место. Теперь сверху можно защелкнуть запорные пластинки, и опреснитель готов!

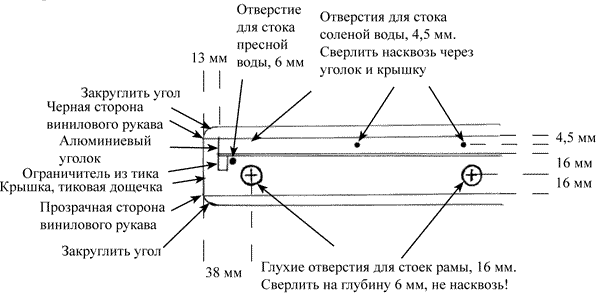

Рис. 6. Складной опреснитель, нижняя крышка

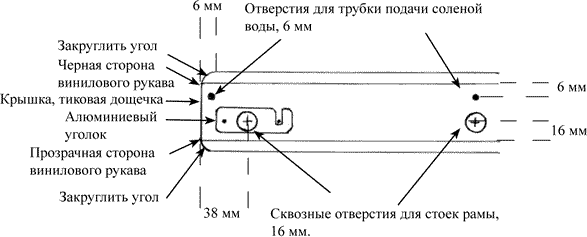

Рис. 7. Складной опреснитель, верхняя крышка

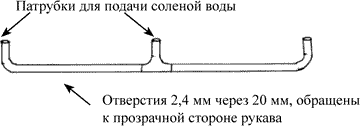

Рис. 8. Складной опреснитель, система подачи и распределения соленой воды

Монтируется он так же, как и неразборный, только для подачи морской воды понадобится три трубки и три регулировочных вентиля. С их помощью надо будет добиться равномерной подачи воды по всей длине устройства. Обратите внимание и на наклон опреснителя: его нельзя ставить под углом 45°, как жесткий. Мягкая пленка может колебаться под действием ветра, и конденсирующиеся на ней капли будут срываться и падать мимо приемного желоба назад на соленую сторону. При правильной установке капли должны скользить по пленке вниз, не срываясь с нее.

Когда опреснитель не нужен, можно вынуть распорки и свернуть все устройство в рулон. Для защиты мягкого винилового рукава поместите свернутый опреснитель в прочный чехол и спрячьте, пока он снова не понадобится.

Необходимые материалы

Корпус

Тиковая дощечка 20 х 40 х 1490 – 2 шт.

Тиковая планка 10 х 40 х 1500 – 4 шт.

Стойки, алюм. трубка 16 х 710 – 3 шт.

Запоры, алюм. лист 3 х 20 х 64 – 3 шт.

Испаритель

ПВХ ткань черная плотная 690 х 1550 – 1 шт.

Фетр черный 690 х 1500 – 1 шт.

ПВХ пленка прозрачная 610 х 1440 – 1 шт.

Система подачи

Уголок алюм. 12 х 12 х 1500 – 1 шт.

Медная трубка 6 х 1800 – 1 шт.

Тройники Т-образные медные 6 мм – 2 шт.

Пластиковый мешок для дачного душа – 1 шт.

Тройник – 1 шт.

Игольчатый вентиль – 3 шт.

Виниловая трубка

Другие материалы

Силиконовый герметик.

Клей для ПВХ.

Эпоксидный клей 2-х компонентный.

Шурупы из нерж. стали:

25 мм с потайной головкой – 80 шт.

20 мм с круглой головкой – 3 шт.

15 мм с круглой головкой – 8 шт.

Фильтры

Фильтры для воды позволят использовать доступную в любом порту пресную воду плохого качества, получая из нее чистую, свежую и обеззараженную. Сначала вода проходит через механический фильтр (плотную ткань), затем через слой активированного угля, поглощающего посторонние примеси и запахи, и, наконец, через насадку, обогащающую воду ионами серебра, которые обладают сильным бактерицидным действием [8] . Фильтры делаются в виде картриджей для специальных кувшинчиков или встраиваются в систему подачи пресной воды.

8

В продаже имеется множество моделей фильтров для воды, которые можно использовать и на лодке. Есть сменные картриджи с ионитами, снижающие жесткость воды. Надеяться на обеззараживание воды обычными фильтрами без серебра не стоит. Стерильную воду дают микропористые мембранные фильтры, а также осмотические опреснители. Прим. перев.

Для обеззараживания воды можно применять вместо кипячения специальные хлорирующие таблетки [9] , но после их применения профильтруйте воду через угольный фильтр для удаления избытка хлора. Через свою систему водоподготовки лучше пропускать любую воду, получаемую из внешних источников, в том числе и дождевую.

Солнечная сушилка для продуктов

Имея возможность заготовить продукты впрок там, где они доступны, в изобилии и дешевы, вы обеспечите себя едой и для долгих океанских переходов, и на случай трудных времен. Во многих местах мира водоросли, лобстеров, бананы, кокосы, апельсины, яблоки и прочее можно по примеру наших древних предков добыть вольной охотой и собирательством.

9

Выпускаются у нас под названием пантоцид. Таблетка на стакан, и через несколько минут можно пить. Тиф или холеру вы уже не получите, а вот немного диоксинов – вполне вероятно. Совет фильтровать хлорированную воду через уголь актуален и для водопроводной воды дома. Прим. перев.

Лучший способ заготовки – сушка. С ее помощью целые горы добычи можно быстро превратить в легкие и компактные упаковки. Сушеная рыба, фрукты, овощи и другие продукты хранятся очень долгое время. Они могут пригодиться и как ценный товар для меновой торговли.

Важно обзавестись правильной сушилкой, так как в теплой и влажной морской атмосфере продукты должны быть высушены немедленно и полностью, иначе они быстро испортятся. Специальная сушилка позволяет высушить продукты в несколько раз быстрее, чем просто на открытом воздухе. Конечно, она должна быть складной, чтобы не занимать много места, когда не нужна. Производительность нашего агрегата должна быть на высоком уровне, ведь очень обидно выбрасывать собранные с трудом и испортившиеся продукты, которые вы не успели обработать!

Солнечная сушилка для продуктов

Для сохранения продовольствия морской бродяга не может рассчитывать на лед или требующий много энергии электрический холодильник. Бывали и такие случаи, когда люди теряли свои запасы из-за чрезмерной веры в надежность холодильников. В то же время хорошо высушенные продукты хранятся практически неограниченное время. Без единой капли топлива с помощью солнечной сушилки можно делать сухарики, хлебцы, печенье. В следующих главах вы найдете много рецептов вкусных и питательных сушеных яств.

Делаем сушилку

Наша сушилка представляет собой подвешенные друг над другом лотки, накрытые чехлом из черной синтетической ткани, которые нагреваются солнцем. Сушилка будет прекрасно работать и на лодке посреди океана, и на необитаемом острове – было бы солнце. Подвесная конструкция исключает необходимость в жестком каркасе, который был бы неудобен для складывания и хранения. Температура сушки может достигать 60°С и выше, что обеспечивает быстрое удаление влаги из любых продуктов. Регулировать температуру можно с помощью клапанов в верхней части чехла. Шить чехол советуем из акрила, эта ткань мягкая и часто используется для одежды. С ней справится обычная швейная машинка. Используйте прочные нитки из полиэстера (лавсана), для сметывания удобно использовать специальную фиксирующую ленту или зафиксировать положение ткани с помощью клея, что позволит избежать стягивания по швам.
