Курс подготовки судоводителей маломерных судов

Сами же районы плавания подразделяются на:

морские (МП) бассейны, в которых установлен морской режим плавания(судоходства);

внутренние (ВВП) бассейны, включенные в перечень судоходных внутренних водных путей;

несудоходные (ВП) внутренние водоемы, не включенные в перечень судоходных внутренних водных путей.

МАТЕРИАЛ КОРПУСА

Поматериалу корпуса маломерные суда делятся на деревянные, металлические, пластмассовые, резиновые и т. д. Суда, корпус которых состоит из нескольких материалов, например, корпус де ревянный, а набор металлический, называются композитными судами.

РОД ДВИГАТЕЛЯ

Принято следующее подразделение судов по роду двигателя: с подвесным мотором (например, мотолодка) и со стационарным двигателем (например, катер).

ТИПЫ ДВИЖИТЕЛЕЙ

Маломерные суда, как правило, в качестве движителя имеют гребной винт, но могут иметь воздушный винт, водометный движитель, газовый реактивный двигатель-движитель.

КОНСТРУКЦИЯ КОРПУСА

Что касается конструкции набора корпуса, то она бывает с поперечным набором, с продольным набором, со смешанным набо ром, безнаборная. К этому мы ещё вернёмся в отдельной главе.

ОБВОДЫ КОРПУСА

И, в заключение различие маломерных судов по обводам кор пуса. Обводы корпуса маломерных судов могут иметь различные формы. Основные два типа обводов подводной части корпуса – это круглоскулый и остроскулый.

• Круглоскулыми называются обводы с плавным переходом днищевой ветви в бортовую (закругленная скула).

• Остроскулыми называются обводы, имеющие на шпангоутах излом в месте соединения днищевой ветви в бортовой. Скулой корпуса называется линия вдоль корпуса, соединяющая точки излома шпангоутов.

• Реданными называются остроскулые обводы с уступом (ступенькой, реданом), расположенным поперек днища; реда нов может быть и больше одного.

• Безреданными называются остроскулые обводы с ровным плавным по длине днищем, не имеющим реданов.

• Плоскокилеватыми называются остроскулые обводы, у которых днищевые ветви шпангоутов (всех или за исключением одногодвух носовых) образованы прямыми линиями.

• Изогнутокилеватыми называются остроскулые обводы, у которых днищевые ветви шпангоутов образованы плавно изо гнутой Sобразной линией.

• Смешанными называются обводы, при которых часть шпангоутов остроскулая, а часть круглоскулая.

Как показывает опыт, экономичность эксплуатации малого моторного судна определяется правильным выбором двигателя, мощ ность которого должна соответствовать обводам и размерениям корпуса и нагрузки лодки, подбором элементов гребного винта и обеспечением оптимального ходового дифферента. В случае не правильного подхода к этим вопросам иногда до 30% горючего затрачивается не на движение судна вперёд, а вхолостую на пе ремешивание больших масс воды за кормой.

ГЛАВА 2 Устройство судна

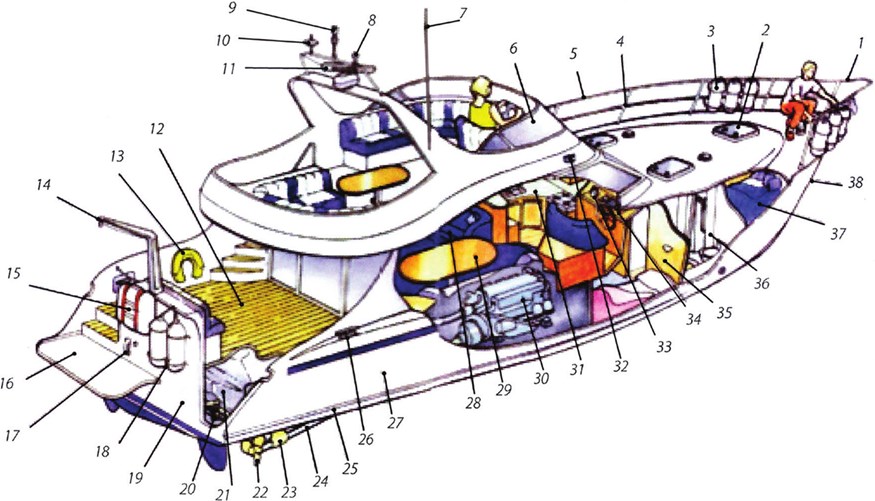

Рис. 1 Типичная моторная яхта

1 – Носовой релинг; 2 – Форлюк; 3 – Кранцы; 4 – Леерноя стойка; 5 – Леерное ограждение; 6 – Штурманский мостик; 7 – УКВ антенна; 8 – GPS антенна; 9 – Навигационные огни; 10 – Телевизионная антенна; 11 – Радиолокационная антенна; 12 – Кормовая палуба; 13 – Спасательная подкова; 14 – Шлюпбалка; 15 – Спасательный плот; 16 – Платформа для купания; 17 – Палубный душ; 18 – Кранцы; 19 – Транец; 20 – Механизм рулевого привода; 21 – Топливный танк; 22 – Гребной винт; 23 – Кронштейн гребного вала; 24 – Гребной вал; 25 – Ватерлиния; 26 – Утка; 27 – Надводный борт; 28 – Кают-компания; 29 – Обеденный стол; 30 – Правый двигатель; 31 – Камбуз; 32 – Правый бортовой огонь; 33 – Контрольно-измерительные приборы; 34 – Навигационные приборы; 35 – Каюта; 36 – Гальюн с душем; 37 – Носовая каюта – кубрик; 38 – Форштевень.

Основные элементы судна

Маломерное судно, как и любое транспортное судно, по своей композиции делится на корпус (само судно) и надстройку или рубку. надстройка – конструкция над корпусом судна, являющаяся продолжением его бортов, или помещение, расположенное на палубе по всей ширине судна (корпуса).

Рубка – конструкция на палубе, не занимающая всей ширины корпуса судна (остаются проходы на палубе вдоль бортов). На маломерных судах рубкой часто называют помещения для управле ния судном и двигателем.

Носовая часть палубы называется баком, надстройка над ним – баковой. Кормовая часть палубы называется ютом, надстройка над ним ютовой. Надстройки и отдельные имеют только крупные катера и моторные яхты. Большинство моторных катеров имеет надстройку, где рубка совмещается с помещением для пассажиров. Вместо надстройки часто устанавливают бортовые ограждения от захлестывания воды, с ветровым стеклом и неполным постоянным или откидным тентом.

Корпус судна является основной частью судна, он состоит из набора и обшивки. Набор состоит из продольных и поперечных связей, служащих основанием для обшивки – оболочки судна, обеспечивающей корпусу водонепроницаемость и совместно с набором прочность и жесткость. Очертания корпуса, как правило, плавны, заострения характерны только для носа и кормы.

Переднюю оконечность судна называют носовой, а заднюю – кормовой, боковые стороны, или стенки корпуса, называют пра вым и левым бортами, если смотреть с кормы на нос судна. Часть корпуса, находящуюся под водой, называют подводной, а над водой – надводной. Нижнюю часть корпуса называют днищем, а верхнюю, горизонтальную, – палубой. Палуба на маломерных судах, например мотолодках, может отсутствовать.

Для более полного представления об устройстве корпуса маломерного судна на рис.1 изображена схема корпуса современно го металлического катера.

Элементы набора

Судовым набором называется совокупность продольных и поперечных балок, образующих каркас судна, корпуса.

Набор корпуса судна являясь каркасом, делается из наиболее прочных материалов. Состоит он из продольных и поперечных связей. Основной продольной связью является киль, установленный в диаметральной плоскости судна. У деревянных судов он представляет собой прочный брус из крепких пород дерева (дуб, ясень и т. п.), а у металлических – утолщенную полосу металла. В носовой части судна непосредственно к килю присоеди няется форштевень. Это загнутый кверху брус или металлический угольник, являющийся продолжением киля. Подобный брус или угольник, но установленный в кормовой части, называется ахтерштевнем. У деревянных судов форштевень и ахтерштевень, как и киль, изготовляют из прочных пород дерева. Кормовая часть моторных судов обычно заканчивается транцем. Он представляет собой раму из брусков дерева твер ядых пород, обшитую снаружи досками или фанерой. Транец надежно крепится к килю. Для судов с подвесными моторами транцы должны быть повышенной прочности, так как они воспринимают упор гребного винта и вибрацию работающего двигателя.

Продольные и поперечные балки судового набора располагаются в определенной последовательности, называемой системой набора. В зависимости от соотношения продольных и попереч ных балок системы набора подразделяются на: продольную, по перечную и комбинированную (рис.2)

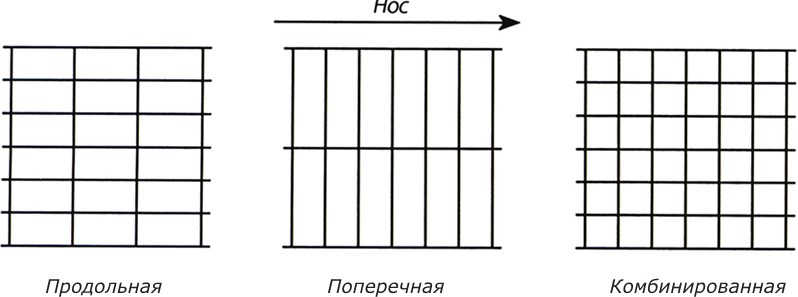

Рис. 2 Системы набора

Продольными элементами (балками) судна являются:

Киль продольная балка днищевого набора, проходящая посередине ширины судна;
