Курс подготовки судоводителей маломерных судов

Форштевень переднее конструктивное оформление (продолжение киля), им заканчивается набор корпуса судна с носа.

ахтерштевень конструктивное оформление кормовой оконечности судна (продолжение киля), им оканчивается набор корпуса судна с кормы. На моторных лодках с кормы находится транцевая доска (транец).

Стрингеры продольные балки днищевого и бортового набора. В зависимости от места расположения они бывают: бортовые, днищевые и скуловые;

Карлингсы продольные подпалубные балки;

Продольные ребра жесткости продольные балки меньшего профиля, чем у стрингеров и карлингсов. По месту расположе ния они называются подпалубными, бортовыми или днищевыми и обеспечивают жесткость наружной обшивки и настила палубы при продольном изгибе.

Поперечные элементы (балки) судна:

Флоры поперечные балки днищевого набора, протянувшиеся от борта до борта. Они бывают водонепроницаемые, сплошные и бракетные;

Шпангоуты вертикальные балки бортового набора, которые соединяются внизу с флорами при помощи книц. Кница это деталь из листовой стали треугольной формы, используемая для соединения различных деталей корпуса. На малых судах (лодках) фло ры могут отсутствовать и шпангоуты являются цельными балками бортового и днищевого набора.

Бимсы поперечные балки подпалубного набора, проходящие от борта до борта. При наличии вырезов в палубе бимсы разрезаются и называются полубимсами. Они одним концом соединяются со шпангоутом, а другим крепятся к массивному комингсу, кото рый окаймляет вырез в палубе, с целью компенсации ослабления палубного перекрытия вырезами. На рис. 3 изображено простейшее устройство корпуса маломер ного судна с указанием основных элементов набора, а на рис. 4 представлен более полный набор корпуса деревянной моторной лодки.

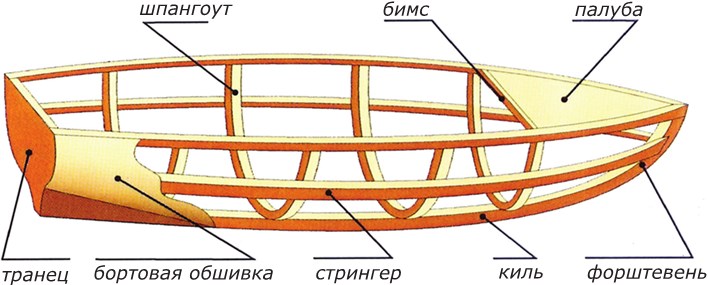

Рис. 3 Устройство корпуса маломерного судна место крепления

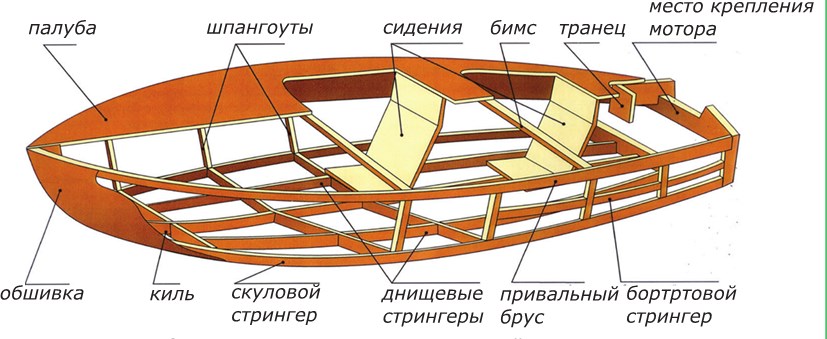

Рис. 4 Элементы набора деревянного корпуса моторной лодки

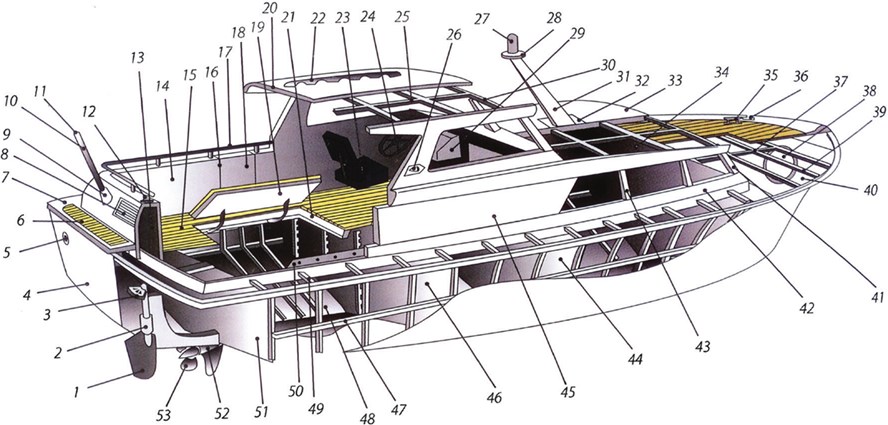

Рис. 5 Разрез катера

1 – перо руля, 2 – гельмпорт, 3 – румпель секторного типа, 4 – транец, 5 – отверстие газовыхлопа, 6 – настил палубы, 7 – привальный брус, 8 – решетка воздухозаборника, 9 – степс, 10 – кормовой флагшток, 11 – клотик флагштока, 12 – кормовой сигнальный огонь, 13 – шахта воздухозаборника, 14 – фальшборт, 15 – платформа кокпита, 16 – задрайка, 17 – леер (релинг), 18 – дверь фальшборта, 19 – крышкалюка, 20 – поручень, 21 – комингс люка моторного отсека, 22 – крыша ходовой рубки, 23 – сиденье рулевого, 24 – штурвал, 25 – карлингс 26 – бортовой сигнальный (отличительный) огонь, 27 – топовый сигнальный огонь, 28 – клютик мачты, 29 – пульт управления судном, 30 – бимс, 31 – мачта, 32 – подушка крепления мачты, 33 – крыша кубрика (каюты), 34 – водонепроницаемая переборка, 35 – швартовная утка, 36 – киповая планка, 37 – комингс люка, 38 – горловина (лаз в переборке), 39 – бимс, 40 – таранная переборка, 41 – лобовая стойка кубрика, 42 – комингс кубрика, 43 – боковая стоика кубрика, 44 – переборка, 45 – стенка кубрика, 46 – водонепроницаемая переборка, 47 – бортовой стрингер, 48 – фундамент двигателя, 49 – полубимс, 50 – комингс кокпита, 51 – ахтерпиковая переборка, 52 – кронштейн гребного вала, 53 – гребной винт

Шпангоуты судна нумеруются от носа к корме. Расстояние между шпангоутами называется шпацией. Вертикальные, отдельно стоящие стойки круглого или иного сечения, называются пиллерса ми. Пиллерс служит для подкрепления палубы и в своей нижней части упирается в места пересечения флор (шпангоутов на малых судах) с днищевыми продольными балками (киль, стрингер, кильсон), а в верхней части бимсов с карлингсами.

Корпус судна может быть разделен на отдельные отсеки при по мощи поперечных и продольных водонепроницаемых переборок.

Крайняя носовая часть судна между форштевнем и первой переборкой называется форпик, а крайний кормовой отсек ахтерпик.

У моторных лодок водонепроницаемая конструкция у транца, об разующая нишу и предназначенная для размещения лодочного мотора, называется моторной нишей.

Моторную нишу, расположенную выше уровня воды и снабженную шпигатами отверстиями для слива воды, называют нишей-рецессом.

На рис. 5 показан разрез катера для пояснения основных наименований его корпуса и надстроек.

Главные размерения судна

Основными элементами, отличающими одно судно от другого, являются их геометрические характеристики: длина, ширина, высота борта и осадка. Эти характеристики своего судна, или, как их называют, главные размерения, судоводитель должен знать. Изменения размерений, зависящие одно от другого, например осадку и высоту надводного борта, он должен проверять.

Изменение количества груза и людей на борту меняет осадку и высоту надводного борта, создает крен и дифферент, что отражается на навигационных качествах судна: плавучести, остойчивости, ходкости, устойчивости на курсе и др.

Различают теоретические размерения (расчетные, конструктивные главные размерения), соответствующие теоретическому чертежу судна, и габаритные – наибольшие размеры с учетом выступающих частей судна. Для определения различных качеств судна, а также в повседневной его эксплуатации учитываются теоретические размерения.

Теоретический чертеж судна это совокупность кривых, изображающих поверхность корпуса судна. На основании теоретического чертежа производятся расчеты и постройка судна. Для наглядного представления о наружных очертаниях (обводах) кор пуса принято условно изображать его в трех взаимно перпендикулярных плоскостях. (См. рис. 6)

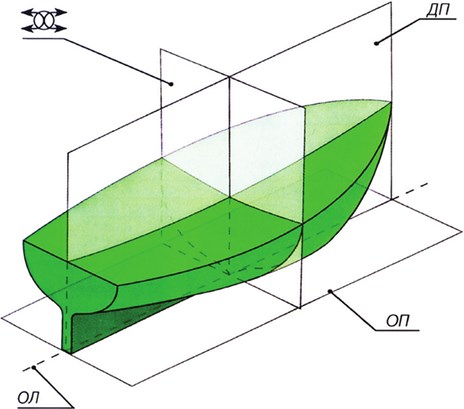

Puc. 6 Основные плоскости корпуса судна

Диаметральная плоскость (дП) продольновертикальная плоскость, делящая судно на две симметричные части: левую и пра вую. Изображение судна в этой плоскости называется боком.

Плоскость мидель-шпангоута (миделя) поперечно вертикальная плоскость, проходящая через середину судна. Обозначается значком

. Изображение судна в этой плоскости называется корпусом.

Основная плоскость (оП) горизонтальная плоскость, проходящая через нижнюю точку теоретической поверхности корпуса судна в плоскости мидельшпангоута. Изображение судна в этой плоскости называется полуширотой.

Основная линия (оЛ) линия пересечения основной и диаметральной плоскостей судна. Каждая из секущих плоскостей, пе ресекаясь с корпусом, образует некоторую линию. В результате пересечения корпуса судна плоскостями, параллельными ДП, об разуется боковая проекция (бок). Линии сечения на боке называются батоксами.

Аналогично получаются и две другие проекции: полуширота и корпус. На первой линии сечения называются ватерлиниями, на второй шпангоутами.

В судовождении же особенно важными являются габаритные главные размерения. их обозначения:

Длина наибольшая (Lнб) расстояние, измеренное в горизонтальной плоскости между крайними точками носа и кормы судна без учета выступающих частей.

Длина габаритная (Lгб) максимальная длина судна с учетом выступающих частей.
