Курс подготовки судоводителей маломерных судов

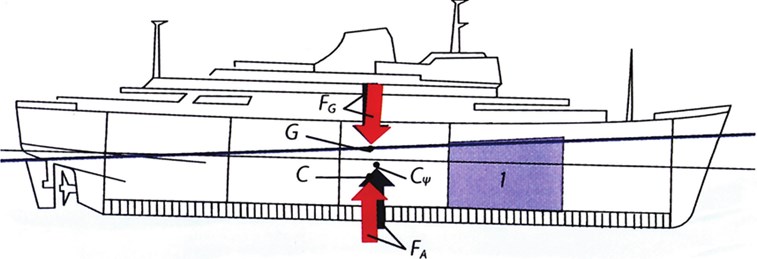

Рис. 12 Аварийное судно

1 – затопленный отсек, с и C – центр величины, F_А– сила поддержания, F_G– вес судна, G -центр тяжести судна

И в заключение этой, достаточно сложной (особенно для «гуманитариев») части, ещё раз о факторах, влияющих на остойчивость судна:

• На остойчивость судна наиболее ощутимо влияет его ширина: чем больше она по отношению к его длине, высоте борта и осадке, тем выше остойчивость. У более широкого судна больше восстанавливающий момент.

• Остойчивость небольшого судна повышается, если изменить форму погруженной части корпуса при больших углах крена.

• На этом утверждении, например, основано действие пенопластового привального бруса, который при погружении в воду создаёт дополнительный восстанавливающий момент.

• Остойчивость ухудшается при наличии на судне топливныхбаков с зеркалом поверхности от борта до борта, поэтому эти баки должны иметь перегородки, установленные параллельно диаметральной плоскости судна, или быть сужены в своей верхней части.

• На остойчивость наиболее сильно влияет размещение на судне пассажиров и грузов, их следует располагать как можно ниже. Нельзя допускать на судне малых размеров во время его движения сидение людей на борту и их произвольное перемещение. Грузы должны быть надежно закреплены, чтобы исключить их неожиданное смещение со штатных мест.

• При сильном ветре и волнении действие кренящего момента (особенно динамического) очень опасно для судна, поэтому с ухудшением погодных условий необходимо отвести судно в укрытие и переждать непогоду. Если этого сделать невозможно изза значительного расстояния до берега, то в штормовых условиях нужно стараться держать судно «носом на ветер», выбросив плавучий якорь и работая двигателем на малом ходу.

Непотопляемость

Непотопляемостью судна называется его способность держаться на воде, сохраняя свои мореходные (навигационные) качества, несмотря на поступление воды в один или несколько отсеков корпуса судна через борт или через повреждения в обшивке корпуса. Непотопляемость обеспечивается устройствами, не пропускающими в корпус воду, в том числе водонепроницаемой палубой, фальшбортом, ветровым стеклом, ограждениями вокруг кокпитов, комингсов и другими подобными мерами. Непотопляемость в случае повреждений обеспечивается достаточным запасом плавучести, созданным за счет разделения корпуса судна водонепроницаемыми переборками на ряд обособленных отсеков или с помощью других устройств. Судно, оборудованное водонепроницаемыми переборками, должно оставаться на плаву при затоплении одного любого отсека. Маломерное судно без переборок, получив пробоину, также при поступлении воды в корпус должно не только оставаться на плаву, но и иметь избыточный запас плавучести, предназначенный для того, чтобы пассажиры, находясь в воде, могли держаться за корпус аварийного судна.

Незатапливаемые объемы корпуса чаще всего представляют собой блоки из «плавучих» материалов с малым удельным весом (пенопласта и т. д.), воздушных ящиков и др. пенопласта. Необходимое его количество и расположение рассчитываются для обеспечения аварийного запаса плавучести и поддержания аварийного судна в положении «на ровном киле».

Объем воздушных ящиков, пенопласта и т. п. рекомендуется иметь (1/8 1/12)L_BH м³ в зависимости от назначения района плавания. Этот объем должен обеспечивать поддержание на плаву затопленного судна при наличии 1—2 человек и сохранении положительной остойчивости.

На маломерных судах носовая часть судна принимает наибольшее количество ударов и наиболее подвержена повреждениям. Поэтому для обеспечения непотопляемости эффективна установка первой от форштевня водонепроницаемой поперечной переборки. Эти переборки на маломерных судах обычно устанавливают на расстоянии однойдвух шпаций от форштевня, но не менее 0,5 В. Суда со стационарным двигателем имеют водонепроницаемые переборки, ограждающие двигатель, как с носа, так и с кормы. Эти переборки не позволяют воде переливаться из отсека в отсек и тем предотвращают перегрузку носа или кормы при дифференте.

Непотопляемость мелких судов, не имеющих водонепроницаемых переборок, в том числе спасательных шлюпок, даже в случае полного их затопления водой обеспечивается устройством герметических воздушных ящиков. Общий объем воздушных ящиков на маломерных деревянных судах должен быть не менее 1/10 объема судна. На металлических судах для обеспечения достаточной плавучести потребуется больший объем воздушных ящиков.

ГЛАВА 4 Маневренные качества судна

К основным маневренным качествам судна относятся: ходкость, циркуляция и управляемость. Для уверенного и правильного управления маломерным судном судоводителю необходимо знать эти качества, другие маневренные элементы и факторы, влияющие на управляемость судна.

Ходкость

Ходкостью называется способность судна перемещаться на воде с заданной скоростью при определенной мощности двигателя. Ходкость является одновременно мореходным качеством и маневренным элементом судна. инерция является только маневренным элементом судна.

Скорость движения или ход сообщается судну в результате работы двигателя и движителя. Сила, которая сообщает судну движение, называется упором. Мощность судового двигателя, приводящего в действие движитель (гребной винт и т. д.), зависит от назначения судна и его габаритов. Не вся мощность двигателя используется движителем для создания упора. Часть мощности теряется бесполезно в виде потерь на трение в подшипниках и в других движущихся частях машины и гребного вала. Часть мощности теряется еще и при взаимодействии винта с водой.

Отношение полезной мощности, использованной на создание упора Ny к полной мощности двигателя N называется полным коэффициентом полезного действия – к.п.д. Для маломерных судов в зависимости от качества выполнения линии гребного вала и винта, полный к.п.д. обычно составляет от 0,45 до 0,55.

Чем меньше сопротивление воды, тем большую скорость сообщит упор судну. Поэтому скорость движения зависит не только от мощности мотора, но и от обводов корпуса, от качества его окраски и от соотношения ширины, длины и осадки судна.

Обводы корпуса с малым сопротивлением движению существенны для судов с большой скоростью, например для спасательного катера, но совершенно не обязательны для туристских катеров. При дальних туристских плаваниях на судах с большой скоростью все внимание судоводителя будет направлено на отыскание фарватера. Обход препятствий лишит его возможности испытать прелести похода. Кроме того, быстрое движение судна лишает и других участников похода возможности любоваться окружающей природой, а при волнении, даже небольшом, утомляет их.

При разгоне судна упор растет с увеличением скорости судна, но это продолжается до некоторого предела, после чего сила сопротивления становится равной упору, т. е. судно начинает двигаться равномерно, с постоянной скоростью.

Для водоизмещающих круглодонных небыстроходных судов (катеров), больших туристских и рабочих лодок с подвесными моторами скорость можно ориентировочно определить по формуле:

Для полуглиссирующих быстроходных катеров с Vобразными обводами и водоизмещением до 5 т, а также для лодок с подвесным мотором скорость определяется по формуле:

V=6L N/D, где N – мощность двигателя, л с.; L – длина корпуса по грузовой ватерлинии, м; D – весовое водоизмещение с командой, грузом и топливом, т; V – скорость хода, км/час.

На очень малом ходу судно плохо слушается руля, так как давление воды на руль небольшое. Увеличение скорости способствует улучшению поворотливости судна.

Самой малой скоростью или самым малым ходом называют наименьшую скорость, при которой судно слушается руля и способно управляться. Малый ход равен 50% полного хода, который принимают за 100%, а средний – 75%.
