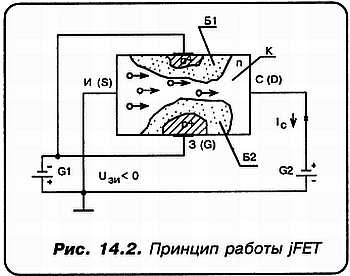

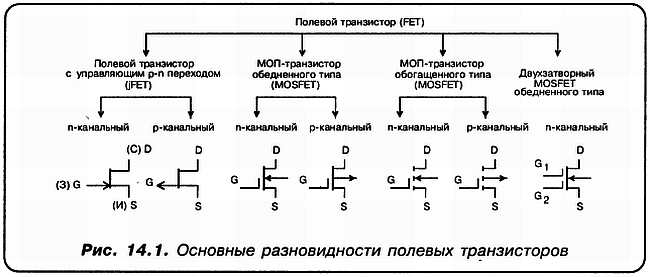

«С»: Всё так! Но обратимся снова к нашему рисунку! Как вы думаете, что произойдет, если напряжение Uзи будет возрастать?
«А»: Я полагаю, что наступит момент, когда обедненные слои Б1 и Б2 соприкоснутся!
«С»: Правильно, это и будет означать, что канал полевого транзистора кажется перекрытым, проводимость прибора станет очень малой или, что то же самое, сопротивление промежутка ИСТОК — СТОК значительно возрастет!
«Н»: Это напряжение, при котором происходит смыкание обедненных слоев, оно имеет какое-то свое название?
«С»:
Впрочем, это никому и не нужно! Поэтому обычно считают, что Uотс достигается в том случае, когда ток через канал (или его еще называют ТОК СТОКА — Iст) уменьшается до 10 микроампер.
«Н»: А что произойдет, если Uзи = 0?
«С»: В этом случае обедненный слой исчезает, проводимость канала становится максимальной и, следовательно, ток стока достигает максимальной величины. Этот ток называется ТОКОМ НАСЫЩЕНИЯ или током полностью открытого канала — Iсo.
«А»: Вот мы и получили два из трех основных параметров: Uотс и Iсо! Но вот как нам лучше и изящнее подойти к третьему параметру, а именно — КРУТИЗНЕ ХАРАКТЕРИСТИКИ или S?
«С»: Я понимаю глубинный смысл твоего вопроса, дорогой Аматор! Тебя скорее всего, интересует не столько сам физический смысл этого параметра (ты великолепно знаешь, что это есть отношение I/U) сколько то, как проще всего определять этот важнейший параметр на практике! Нет?
«А»: Именно так, уважаемый Спец! Я просто подумал, что современная технология производства полевых транзисторов дает значительный разброс параметров. Следовательно, для выбора оптимальных режимов каскадов, необходимо определять вышепоименованную тройку параметров для каждого конкретного образца транзистора, а это — хлопот не оберешься!
«С»: Все проще гораздо, в чем мы сейчас и убедимся! Рассмотрим ПЕРЕДАТОЧНУЮ (она же УПРАВЛЯЮЩАЯ) характеристику jFET (рис. 14.3, а).
Любезный Аматор, прокомментируйте нам вид изображенной кривой!
«А»: Точка «А» соответствует моменту, когда Uзи = 0, а ток стока максимален и равен, в нашем случае 10 мА. То есть это и будет Iсo или ТОК НАСЫЩЕНИЯ.
Точка «С» соответствует моменту, когда Uзи принимает такое значение, что ток
стока примерно равен нулю! Иными словами, это и есть Uотс. Согласно рисунку, в нашем случае его величина равна — (-3 вольта). Но что такое точка «В»?«Н»: Прошу прощения, но из этой характеристики я заключаю, что для представленной зависимости можно легко подсчитать крутизну S!
«А»: Сделай это…
«Н»: Охотно…
S = Ic/Uзи = 2 мА/0,3 В = 7 мА/В;
«С»: Отлично, Незнайкин!.. Но вернемся к точке «В». Она получается, если, совместив линейку с точкой «А», прочертить прямую, начало которой совпадает с ходом начального участка передаточной характеристики до ее пересечения с осью абсцисс (осью значений Uзи).
Наиболее впечатляющим является тот факт, что ВСЕГДА, для любых типов и индексов маломощных jFET, расстояние от начала координат до точки «В» будет меньше расстояния от начала координат до точки «С» РОВНО В ДВА РАЗА!
«А»: Потрясающе! Но ведь это означает, что, зная Uотс, и разделив эту величину пополам, мы можем определить S?
«С»: Да, это так!
«А»: То есть нам достаточно измерить только ДВА параметра, чтобы знать все ТРИ!?
«С»: Но и это еще не все! Легко показать, что, измерив Uотс и Iсo, мы можем весьма точно зарисовать ВЕСЬ ход передаточной характеристики!
«Н»: А что это нам дает?
«С»: Очень многое! Обратимся еще раз к нашей кривой! Чтобы не загромождать предыдущий чертеж, изобразим ее еще раз. Я отметил еще одну точку — «Е»! Ну, кто мне расскажет, чем она так любопытна, что заслужила отдельный рисунок (рис. 14.3, б)?
«А»: Если я правильно понял, то участок ЕА — это ПРЯМАЯ ЛИНИЯ, а участок ЕС — кривая. Ну и что из этого?
«С»: А из этого следует важнейшее для схемотехники полевых транзисторов следствие — ПРИ ПОСТРОЕНИИ ЛИНЕЙНЫХ УСИЛИТЕЛЕЙ, необходимо так выбирать рабочую точку, чтобы она располагалась ПОСЕРЕДИНЕ участка АЕ, а именно в точке «Л»! Только в этом случае усилитель не будет вносить нелинейных искажений! При этом, участок АЕ носит название КВАДРАТИЧНОГО!
«А»: Получается, что имея Uотс и Iсo мы можем определить и координаты точки «Е», которые в нашем случае соответствуют — 1 вольт и 4 мА.
«С»: Отсюда совсем уже просто определить координаты точки «Л». А что нам поведает по этому поводу Незнайкин?
«Н»: Только то, что точка «Л» определяется величинами Uл = — 0,5 В и током Iл = 7 мА. А вот как обеспечить нужный режим для реальной схемы?
