КВ-приемник мирового уровня? Это очень просто!

«Н»: Я просто подумал о том, что, может быть, вместо «электронного» решения, прибегнуть к более простому?

«А»: Ну ты меня просто заинтриговал! Но что ты имеешь в виду, говоря о «более простом решении»?

«Н»: Может быть просто набрать несколько маленьких батареек от часов, соединить их последовательно, да и получить эти самые (+ 30 вольт)? Ведь ВАРИКАПЫ, как я полагаю, тока почти не потребляют? Значит, батареек хватит надолго. Чему это ты так улыбаешься?

«А»: Знаешь, я как-то предложил то же самое Спецу. Представь себе, он тоже развеселился. И сказал, что если бы не пара моментов, то по этому пути, пожалуй, можно было бы пойти.

«Н»: Мне не терпится узнать, что это за «моменты»!

«А»: Первый из них заключается в том, что, хотя сами ВАРИКАПЫ, действительно, тока не потребляют (пара микроампер не в счет), но есть компонент и более прожорливый. Который, как раз, ток потребляет. Я имею в виду МНОГООБОРОТНЫЙ РЕЗИСТОР.

«Н»: Ну это уже совсем просто! Нужно взять резисторы, имеющие высокое сопротивление, вот и все! Скажем, один мегом!..

«А»: Да нет, не все. Ведь при этом резко возрастут шумы. Увеличатся механические требования к ползунку. Как следствие, возрастет уровень помех. Вот почему оптимальный номинал этого резистора — не свыше 47 килоом. А еще лучше — 22 килоома. При этом сквозной ток через многооборотный резистор возрастает. И в нашем случае будет равен, примерно, 1,5 миллиампер. А это для часовых батареек, согласись, многовато. Не надолго их хватит.

«Н»: Ну, а в чем заключается второй момент?

«А»: В том, что стабильность батареек недостаточна.

«Н»: А что, стабильность должна быть очень высокой?

«А»: Представь себе. Но к этому вопросу мы еще вернемся ниже, а пока давай приступать к анализу работы схемы преобразователя напряжения.

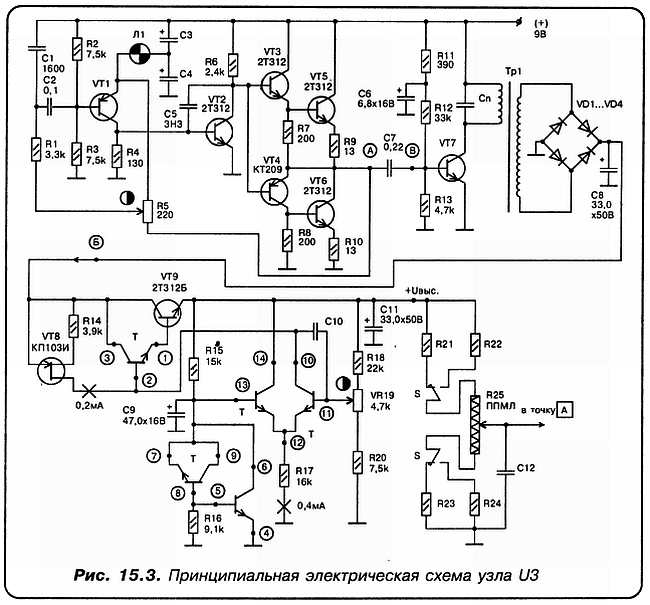

Заметь, нам требуется достаточно специфическое напряжение, равное +30 вольт. А у нас имеется напряжение — (+9 вольт). Вот в таких случаях и используют одну из разновидностей схем электронного статического преобразователя напряжения. Как видишь, ЗАДАЮЩИЙ ГЕНЕРАТОР (ЗГ) низкой частоты реализован на транзисторе VTI.

«Н»: А зачем здесь лампочка накаливания Л1? Для индикации включения?

«А»: Не угадал! Эта лампочка, при работе преобразователя, всегда темная! Ее назначение — быть температурно-зависимым элементом обратной связи. При росте амплитуды сигнала ЗГ, эффективное значение переменного тока нагревает нить лампочки. Ее сопротивление при этом возрастает. Что ведет к уменьшению упомянутого тока. Лампочка слегка остывает, что…

«Н»:… Ведет к новому возрастанию тока! Значит, поскольку этот процесс носит динамический характер, амплитуда колебаний стабилизируется!

«А»: Вот видишь, как хорошо! Далее с коллекторной нагрузки транзистора VT1, в качестве которой используется резистор R4, сигнал поступает на базу VT2. Этот транзистор предназначен для согласования уровней напряжения. И определяет рабочий режим по постоянному току выходного каскада генератора, выполненного на транзисторах VT3—VT6. Далее через переходной конденсатор, емкостью 0,22 микрофарады, сигнал подается на оконечный усилитель-преобразователь, реализованный на транзисторе VT7. Обрати внимание на существование еще одной обратной связи, осуществляемой через подстроечный резистор R5.

«Н»: Если я верно понял, эти самые обратные связи и позволяют достичь высокой стабильности амплитуды колебаний?

«А»: Совершенно верно! В качестве коллекторной нагрузки транзистора VT7 служит малогабаритный тороидальный трансформатор Тр1. На его вторичной обмотке развивается переменное напряжение равное, примерно, 35 вольт. Которое выпрямляется диодным мостом (VD1—VD4). А затем сглаживается электролитическим конденсатором. После чего подается на вход прецизионного линейного стабилизатора, реализованного на транзисторах VT8 и VT9, а также микросхеме. Предусмотрена также подстройка величины выходного напряжения с помощью резистора R19.

«Н»: Дальше все понятно. Остановка за малым — создать все это практически.

«А»: А почему ты ничего не спрашиваешь об УМЗЧ?

«Н»: Только потому, что, как мне кажется, к выходу нашего двухдиапазонного KB-приемника можно подсоединить вход любого УМЗЧ.

«А»: Отчасти, это так. Но все же, чтобы создаваемое тобой «изделие» не являлось зависящим от какой-либо сторонней аппаратуры, хочу предложить тебе пару-тройку разновидностей УМЗЧ. И хочу заметить, что в настольной (или носимой) модели KB-приемника особого смысла в сверхмощном УМЗЧ нет ровно никакого! Поэтому я предлагаю тебе для реализации вот такую схему УМЗЧ, где достаточно гармонично сочетаются простота, малые габариты, небольшая мощность и достаточно высокое качество (рис. 16.1).

«Н»: Это что, полная схема?

«А»: А что ты ожидал увидеть? Вавилонскую башню? Могу посоветовать на будущее — придерживайся изображенной на этой схеме конфигурации оконечной части УМЗЧ. Что же касается входного каскада, то здесь, как пишут в газетных объявлениях по квартирному обмену, возможны варианты. А вообще-то усилители мощности звуковой частоты (ранее их именовали — усилители низкой частоты) — это обширнейшая область электроники и акустики!

«Н»: Но какие-то рекомендации для самостоятельной разработки «ходовых» УМЗЧ, вот как в данном случае, имеются?

«А»: Обязательно. Прежде всего, УМЗЧ должен быть двухтактным и не содержать на выходе трансформатора. Затем очень желательно, чтобы оконечный каскад был построен на комплементарных транзисторах. То есть одинаковых по своим частотным и мощностным параметрам, но имеющих различную проводимость. Проще говоря, один из них должен иметь структуру р-n-р, а другой — n-р-n. В этом случае нелинейные искажения будут минимальными.

«Н»: Но ты говорил о «паре-тройке» схем.

«А»: Я имел в виду построение предварительных каскадов УМЗЧ. Вот они — выбирай (рис. 16.1, а, б).

«Н»: Без твоего краткого комментария?

«А»: Ну если ты настаиваешь… На рис. 16.1, а показана схема предварительного усилителя для УМЗЧ на микросхеме К548УН1А. Параметры этого усилителя зависят от глубины отрицательной обратной связи (ООС), которая определяется соотношением номиналов резисторов R1 и R3. В данном случае, коэффициент передачи составляет около 25. Конденсатор коррекции (С_корр) нужен для того, чтобы ограничить диапазон рабочих частот. Ну, а на рис. 16.1, б приведена практическая схема двухкаскадного предварительного усилителя с, так называемой, непосредственной связью между каскадами. Между прочим, это достаточно высококачественный предварительный усилитель. Поскольку для снижения нелинейных искажений здесь использованы ДВЕ цепи ООС.
