«Н»: Должен признаться тебе, дорогой Аматор, что все эти твои ООС напоминают мне лихо закрученный детектив, где все действующие лица немедленно попадают в разряд подозреваемых…
«А»: Мне вполне по вкусу твоя аналогия. Действительно, подобные схемы, где электрический режим по постоянному току сложным образом зависит от величины номинала каждого резистора схемы, способен привести к состоянию, так сказать, философической меланхолии. Но, уверяю тебя, творческий гений человечества, наряду и с другими проблемами, с такой задачей, как отладка усилителей с непосредственной связью, сумел справиться! И, между нами, это оказалось не так сложно, как кажется вначале.
Ну-ка, Незнайкин, начинай
«Н»: Мне почему-то кажется, что ключевая точка схемы — это резистор R6.
«А»: Твоей интуиции можно только позавидовать…
«Н»: Будучи, буквально, окрылен твоими словами, я продолжаю. Итак, напряжение на резисторе R6, зависящее оттока эмиттера второго транзистора, подается в цепь базы первого транзистора.
«А»: Внимание, Незнайкин! Поскольку рекомендованные транзисторы КТ-342А (КТ-3102) имеют статический коэффициент усиления по постоянному току порядка 250–350, базовый ток VT1 не превышает 1 микроампера! Тем не менее, проходя по R1, этот ток способен создать падение напряжения, которое следует учитывать. Кроме того, от величины коллекторного тока второго транзистора зависит значение падения напряжения на резисторе R5. А, значит, напряжение коллектора VT2. Ну и, соответственно, напряжение на эмиттере первого транзистора. Вот почему, регулируя величину резистора R6, мы определяем этим режим работы всего предварительного усилителя.

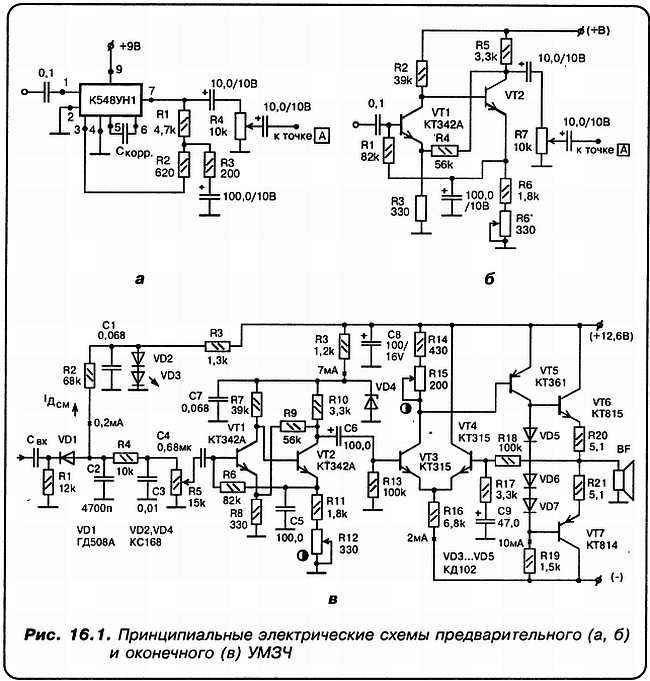

«Н»: Так какую же из двух схем (рис. 16.1, а или рис. 16.1, б) ты мне порекомендуешь для конкретного использования?
«А»: Именно схему двухкаскадного предварительного усилителя на транзисторах. Но не кажется ли тебе, что мы отвлеклись от нашего приемника, как такового?
«Н»: Разве? Ну тогда давай возвращаться к первоначальной теме. Тем более, что в наших записях отсутствует, как я заметил, важнейший момент…
«А»: Уж не имеешь ли ты в виду конструкцию катушек индуктивности?
«Н»: Именно! А, кроме того, конструкцию трансформаторов, намотанных на кольцах, под гордым названием ШПТЛ. Ведь как я подозреваю, их намотка обладает особой спецификой?
«А»: Безусловно. Итак, что касается полосовых диапазонных фильтров, то их данные приводятся в табл. 16.1.
Теперь тебе полезно учесть, что для обеспечения нормального приема в диапазоне частот 15,0—12,0 МГц, генератор плавного диапазона (ГПД) должен перестраиваться в пределах:
Минимальная рабочая частота ГПД — 17,465 МГц;
Максимальная рабочая частота ГПД — 20,465 МГц;
Соответственно, для диапазона частот 12,0–9,0 МГц;
Минимальная рабочая частота ГПД — 14,465 МГц;
Максимальная рабочая частота ГПД — 17,465 МГц.
Что касается конструкции контурной катушки ГПД, то здесь отступать от современного стандарта тоже не следует. Вот она, на рис. 16.2 (тип IV).
«Н»: Но я вижу, что каркас контурной катушки ГПД обеспечивает намотку не виток к витку, а с определенным промежутком?
«А»: Ты хочешь сказать — с ПРИНУДИТЕЛЬНЫМ ШАГОМ? Да, это так. Скажу больше — гетеродинную катушку вообще желательно намотать посеребренным проводом без какой-либо изоляции. Конструкция каркаса с принудительным шагом
и позволяет легко это осуществить.«Н»: Ну, а где я возьму такой провод?
«А»: Как ты еще не раз убедишься в своей практике, добывание комплектующих для своей очередной конструкции — это достаточно хлопотная задача. Но и достаточно азартная. Она чем-то сродни коллекционированию монет или значков. Но только не в данном случае. Потому что если тебе не удастся раздобыть специального серебреного провода, то можно тот же самый вопрос решить иначе. На любом радиотолчке ты приобретаешь кусок монтажного многожильного провода, но ОБЯЗАТЕЛЬНО типа МС. Длина куска — не более 50 сантиметров. Толщина — желательно побольше. Затем аккуратно снимаешь с него фторопластовую изоляцию. Осталось только расплести жилы, что не так уж и сложно. И у тебя в наличии окажется 5–7 профессионально и высококачественно посеребренных проводников. Этого хватит на добрый десяток катушек!
«Н»: А почему я не могу воспользоваться обыкновенным медным эмалевым проводом? Хотя бы той же марки ПЭВ-2?
«А»: Ты, дружище, себя просто недооцениваешь! Ну конечно-же, можешь! Ибо, как сказал японский камикадзе, направляя свой самолет на американский авианосец, «все в наших руках». Кроме добротности гетеродинной катушки, если ее намотать медным проводом!
«Н»: Это тоже тебе поведал японский камикадзе?..
«А»: Вот как раз на этот счет он ничего не успел сказать! Так что мне об этом в свое время поведал Спец, а я — тебе. И уверяю тебя, гетеродинная катушка стоит того, чтобы ради нее затеять эту возню с серебряным проводом!
«Н»: А… понял, понял, понял, как сказал однажды поручик Ржевский. СКИН-ЭФФЕКТ или, иначе говоря, эффект поверхностной высоко-частотной проводимости. Но не распространяется ли это требование на катушки индуктивности для резонансных контуров первой ПЧ, которая, как я помню, равна 5,465 МГц?
«А»: Можешь считать, что нет. Эти индуктивности выполнены на том же типе каркаса, что и индуктивности полосовых диапазонных фильтров.
Намотка катушек ПЧ 1 осуществляется проводом, типа ПЭВ-2-0,1 и содержит 80 витков. Емкость конденсатора составляет 12 пикофарад. Кстати, как ты, наверное, заметил, конструкция каркасов содержит в себе сердечник, снабженный резьбой М4. Обычно его изготовляют из карбонильного железа (для высоких частот). Или феррита, когда используется стандартное значение ПЧ, равное 465 кГц. С помощью подобного сердечника можно без какой-либо перемотки обеспечить плавную регулировку значения индуктивности. В сторону ее увеличения. До 30 % и более.
«Н»: А как уменьшить индуктивность, не трогая обмотку?
«А»: Представь себе, и эта проблема решена. Для подобного свершения, как оказалось, вполне достаточно применить резьбовой сердечник, изготовленный из ЛАТУНИ.
«Н»: Ну а что ты можешь сообщить о конструктивных особенностях катушек для ПЧ2?
«А»: Поскольку ПЧ2 равна 465 кГц, то здесь следует применить секционированные катушки, которые в дальнейшем будем именовать — Тип III.
Их внешний вид приведен на рис. 16.2. Что же касается моточных данных, то они таковы. Одиночная контурная катушка на 465 кГц содержит 80 витков ПЭВ-2-0,1, намотанных на каркасе Тип III. В каждой из его четырех секций размещено по 20 витков.
«Н»: Но в схеме приемника имеется катушка, содержащая ДВЕ обмотки на одном каркасе. Как поступим в этом случае?
«А»: Тогда в верхних двух секциях размещаем первичную обмотку, а в двух нижних — вторичную. Каждая из секций содержит по 40 витков провода ПЭВ-2-0,08 или ПЭВ-2-0,063. Таким образом, каждая из катушек содержит по-прежнему по 80 витков. Емкость контурного конденсатора составляет 91 пФ.
