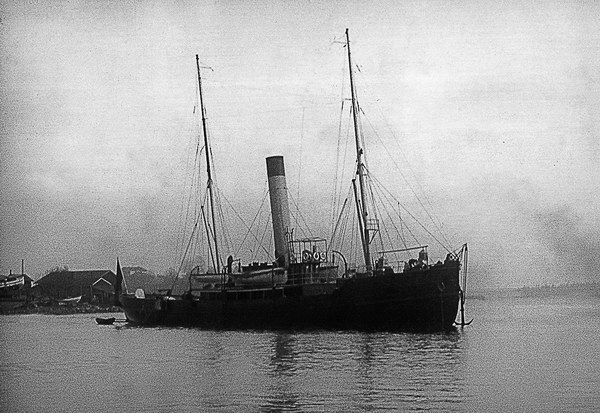

Рис. 088. Портовый ледокол типа «Силач» после постройки
II. Балтийские «американцы» – ледоколы с носовым винтом
Хотя ледокольные суда в портах Российской империи появились значительно позже, чем в замерзающих портах Европы и Америки, отечественные специалисты не только быстро усвоили заграничный опыт, но в конце XIX в. начали успешно использовать свой собственный, совершенствуя первые «ледокольные снаряды». В середине 1890-х гг. особое внимание было уделено американским ледокольным паромам, работавшим на Великих озерах и имевшим не только кормовой, но и носовой винты. [108]
108
Об этих паромах («St. Ignace» и «St. Marie»)
Оказалось, что использование носового винта позволялет судну более эффективно ходить во льдах. Эту особенность подметили и русские моряки при испытаниях портовых ледоколов с кормовым винтом. Анализируя работу во льдах «Надежного» и «Гайдамака», они константировали увеличение ледокольной способности этих судов при работе задним ходом {255} .
В 1897 г. практически одновременно в России решили построить 2 ледокола американского типа, как вскоре стали называть суда ледового плавания, снабженные носовыми винтами. Это были ледокольный паром «Байкал» и ледокол «Ермак».
255
Андриенко В. Г. Ледоколы «Надежный» и «Трувор» // Судостроение. 2002. № 5; Ледоколы «Город Ревель», «Ледокол 2», «Гайдамак» и «Ледокол 3» // Судостроение. 2002. № 6.
Как уже упоминалось, одновременно с «Ермаком» на заводе фирмы Армстронга, строилось еще одно судно с носовым винтом – финский ледокол «Сампо» [109] {256} .
§ 1. Финские ледоколы «Сампо» и «Тармо»
Вопрос о строительстве второго ледокола для финских портов возник в 1895 г. Создали специальную комиссию по разработке требований, которым должен был удовлетворять ледокол, предназначавшийся подобно первому – «Муртайе» для зимней навигации в Финском заливе. Хотя ледокол «Муртайя» небезуспешно оказывал помощь судам во льдах, он не мог обеспечить зимнюю навигацию в суровые зимы, когда толщина льда достигала величины, значительно превышавшей ледокольные возможности финского первенца (более 0,4 м). Кроме того, из-за «ложкообразной» формы носовой оконечности «Муртайя» плохо работала в битых льдах и льдах, покрытых слоем снега {257} . Требовался ледокол большей мощности и более приспособленный для работы во льдах Финского залива.
109
Заводские номера «Ермака» № 684, а «Сампо» – № 679.
256
Some Txamples of Ice-breaking Steamers buld Sir W. G. Armstrong, Whitworth & Co., Ld., walker shipyrd, Newcastle-on-Tyne, 1899.
257
Андриенко В. Г. Первые портовые ледоколы в российских водах «Ледокол 1» и «Муртайя» // Судостроение. 2002. № 3.
Комиссию возглавил энтузиаст ледокольного дела начальник Главного управления Лоцманского и маячного ведомства Финляндии капитан 1 ранга Н. Н. Шеман. Членами комиссии стали представители местных портов и финские капитаны, водившие ледокольные суда на Балтике. Вошел в нее и первый в России теоретик ледоколостроения инженер Р. И. Рунеберг. Особое внимание финские специалисты обратили на ледоколы американского типа. Один из членов комиссии побывал на Великих озерах и на месте ознакомился с опытом работы американских ледокольных паромов.
Разработкой требований, предъявленных к новому ледоколу, занимались в течение 7 месяцев, а в июне 1897 г. его постройку заказали английской фирме Армстронга в Ньюкастле-на-Тайне, [110] которая ранее создала паром «Байкал» (а следом за финским ледоколом – «Ермак»).
Через 15 месяцев, накануне зимней навигации 1898–1899 гг., построенный английскими судостроителями ледокол «Сампо» («Sampo») пришел в Финляндию {258} . [рис. 089]
110
«Сэр В. Г. Армстронг, Витворт и Ко»
258
Pohjanpalo J. 100 vuotta Suomen talvimerenkulkua (100 лет финским зимним навигациям). Helsinki, 1978.
Появление необычного по конструкции ледокола на Балтике прошло незамеченным. «Гвоздем сезона» оставался «Ермак». Газетная шумиха, связанная с триумфальным появлением в Финском заливе огромного ледокола отвлекла внимание от «Сампо», который хорошо показал себя в начавшуюся в декабре ледокольную кампанию. Финский ледокол оказал помощь 126 судам (главным
образом паровым), в районе Выборга, Гельсингфорса и Гангэ (в том числе 7 грузопассажирским пароходам, совершавшим правильные рейсы [111] в порты Балтики и Англии). В 1900 г. финны представили модель «Сампо» на Всемирную выставку в Париже {259} .111
Правильные рейсы – рейсы, совершавшиеся регулярно (по расписанию).
259
Известия Императорского общества для содействия Русскому торговому мореходству. Вып. LX. М., 1904.
По конструкции новый ледокол значительно отличался от «Разрушителя» (так дословно переводится с финского название «Murtaja»). Носовая и кормовая оконечности «Сампо» в подводной части имели более острую, чем на «Муртайе», ледорезную форму. Форштевень почти до мортиры носового винта был прямой, срезанный под углом более 22° к горизонтали. Ахтерштевень с характерным «наплывом» для защиты пера руля имел меньший угол наклона (16°). Для предохранения судна от повреждений при сжатиях, борта были выпуклыми. Угол ветви шпангоута к вертикали ниже ГВЛ на миделе составлял 20°. [112] Пояса наружной обшивки состояли из стальных листов толщиной 10–15 мм, а ледовый пояс толщиной 25 мм имел по всей длине судна ширину около 2 м (1,98 м), в том числе на 1,4 м под водой (ниже главной ватерлинии). Шпация равнялась 460 мм. [табл. 18] ; [рис. 090]
112
Таким образом, как в конструкции «Ермака», так и в конструкции «Сампо» рекомендации Рунеберга о прямостенном наружном борте ледокола в районе ватерлинии не были учтены.
Водонепроницаемыми переборками корпус разделялся на 9 отсеков. Имелось второе дно, где размещались балластные цистерны. В кормовой и носовой частях корпуса находились дифферентные цистерны. Котельные отделения, разделенные поперечной угольной ямой, располагались в центре судна, за ними в сторону оконечностей располагались носовое и кормовое машинные отделения и небольшие грузовые трюмы. В каждом из котельных отделений были установлены 2 одинаковых цилиндрических паровых котла. Кроме того, имелся еще установленный в отдельном помещении вертикальный паровой котел, предназначенный для мощной центробежной спасательной помпы и питания паром вспомогательных механизмов.
Часть оправдавшихся в эксплуатации «Муртайи» архитектурных и конструкционных решений применили на «Сампо». На нем, как и на первом финском ледоколе, имелись 2 палубы – верхняя и жилая, на которой находились пассажирские каюты, помещения лоцманов, таможенников и все жилые помещения команды. Нижняя палуба, расположенная выше ватерлинии, значительно повышала поперечную прочность корпуса судна при ледовых сжатиях. Сохранился в общих чертах характерный силуэт «Муртайи» с 2 наклонными трубами и мачтами, с седловатостью выкрашенного черной краской корпуса.
В носовой части просторной деревянной верхней палубы «Сампо» была установлена двухъярусная рубка с 2 мостиками, крылья которых доходили до бортов; 4 шлюпки подвешивались на индивидуальных шлюпбалках. На фок-мачте смонтировали специальную площадку («бочку»), из которой велось наблюдение за льдом и ледокольными работами. Ниже бочки имелась площадка для прожектора. На всякий случай на обеих мачтах предусматривалось вспомогательное парусное вооружение с косыми парусами. На палубе находились 3 паровых лебедки.
Ледопроходимость «балтийского американца» оказалась значительно лучше, чем у «Муртайи». В чистом сплошном льду толщиной до 0,4 м ледокол легко шел со скоростью до 8 уз. и разбивал (точнее, размывал) 1,5–2-метровые торосы. Эксплуатация «Сампо» показала, что при форсировании балтийского льда лучше работать носовым винтом вперед (на американских паромах размывание льда производили действием этого винта на задний ход) {260} .
Использование в балтийских льдах ледовых судов, снабженных носовым и кормовым винтами вполне себя оправдало. Суда этого типа настолько понравились финским специалистам, что затем в течение более полувека они только такими ледоколами и занимались, накопив огромный опыт их эксплуатации. На «Ермаке» применение носового винта во льдах Балтики также давало положительный эффект. Он был снят исключительно из-за реконструкции носовой оконечности ледокола для плавания в тяжелых арктических льдах {261} .
260
Сухоруков А. Я. Ледоколы. Арктический инстутут. Кораблестроительное отделение. Л., 1949. Библиотека ААНИИ, рукопись (далее: Сухоруков А. Я. Ледоколы. Рукопись).
261
С. О. Макаров и завоевание Арктики. Л.—М.: Изд-во Главсевморпути, 1943. С. 239.
