Ледокольный флот России 1860-е – 1918 гг.

Цельные литые ледокольные штевни походили на штевни прототипа, но отличались углами наклона к ГВЛ: форштевень – 33° (вместо 24° у «Надежного»); угол наклона ахтерштевня – 29°. Форма борта выпуклая, «яйцеобразная» по аналогии с бортом «Фрама» для сохранения целостности корпуса при ледовых сжатиях. Угол наклона ветви шпангоутов к вертикали у миделя составлял 16°. Жесткость поперечной формы корпуса при сжатиях обеспечивалась палубами и платформами. Основная нагрузка при этом приходилась на жилую палубу, расположенную несколько выше ГВЛ.

Система набора корпуса, как и у ледокола, принята поперечной, с одинаковой по всей длине шпацией в 500 мм. Поперечными и продольными водонепроницаемыми переборками корпус разделялся на 35 отсеков (не считая второго дна), чем обеспечивалась непотопляемость корабля при затоплении 2 любых отсеков. Поперечных переборок было 10.

Наружная обшивка состояла из 8 поясов стальных листов толщиной от 8 до 19 мм. Толщина листов ледового пояса – 22 мм. [123] [рис. 105]

123

В носовой части от форштевня до балластной цистерны наружная обшивка до высоты жилой палубы выполнена двойной.

С помощью балластной системы [124] можно было в широких пределах менять дифферент корабля, что считалось особенно необходимым при движении во льду. Балласт принимался также в угольные ямы по мере их опорожнения. Кроме цистерн балластной системы, в качестве таковых использовали пространство двойного дна, куда принимали пресную воду для котлов.

Оба трюма, расположенные в носовой и кормовой частях корпуса транспорта, служили для хранения запасов продовольствия экспедиции, которое укладывалось на специальных стеллажах и в проходах между ними.

124

7 балластных цистерн.

Все жилые помещения имели многослойную тепловую изоляцию общей толщиной до 250 мм.

Силовая установка состояла из паровой машины мощностью 1200 л.с., питаемой от 2 цилиндрических котлов. Нормальный запас угля – 223, а общая вместимость ям – около 500 т. Благодаря большим запасам топлива и экономичной машине дальность плавания корабля превышала 10 тыс. миль {288} . [рис. 106]

Оба транспорта типа «Таймыр» были основательно подготовлены для работы в Арктике. Более того, в ходе постройки они дополнительно получили ряд механизмов и устройств. Совершенствование кораблей продолжалось в процессе экспедиционных плаваний. Тем не менее оба судна имели очень узкую специализацию и остались такими, какими задумывались, – ледовыми разведчиками будущего Северного морского пути.

288

Андриенко В. Г. Рождение «Таймыра» // Человек, море, техника’ 89. Л., 1989. С. 200–212.

В ходе плаваний «Таймыра» и «Вайгача» в Арктике в 1910–1915 гг. были сделаны богатейшие научные наблюдения, выполнены многочисленные описания побережья и промеры глубин. Экспедиция прославилась открытием архипелага Николая II (ныне Северная Земля) и сквозным проходом СМП с востока на запад. Успешная деятельность экспедиции на этих кораблях стала доказательством целесообразности их постройки.

Судно норвежской экспедиции Ф. Нансена «Фрам» представляло плавучую лабораторию в водах Северного Ледовитого океана. «Таймыр» и «Вайгач», которые частенько сравнивали с «Фрамом», значительно от него отличались соотношением основных размерений и материалом корпуса, внутренним устройством, но главное – назначением.

Сходны эти суда были тем, что конструкция их позволяла противостоять полярным льдам. Степень этого противостояния для «Фрама» следует признать б'oльшей, чем у транспортов типа «Таймыр». Зато последние могли более эффективно, чем совсем слабосильное норвежское судно, продвигаться во льдах, а при необходимости даже форсировать сплошной лед толщиной до 0,5–0,6 м. Правда, движение в сплошном льду для транспортов являлось мерой вынужденной (даже чрезвычайной).

Ледоколами транспорты не были: недостаточная мощность их экономичных, но слабосильных машин и полные обводы не позволяли эффективно ломать лед. Не были они в полной мере и ледокольными транспортными судами: имевшиеся трюмы предназначались исключительно для хранения угля, запасов и снаряжения, а жилые помещения – для экипажа.

Некоторые усовершенствования их конструкции оказались лишними. Например, сверхтолстая изоляция жилиых помещений при отсутствии парового отопления в зимовочном варианте и надежного устройства вентиляции себя не оправдала.

Построенные перед Первой мировой войной 5 транспортов-плавбаз Балтийского флота (угольные транспорты «Мезень», «Печора» и «Сухона», транспорт боеприпасов «Ока» и транспорт-мастерская «Кама») имели одинаковые корпуса и силовые установки, подобные судам типа «Таймыр».

Весной 1912 г. в районе Кронштадта была проведена проверка ледокольных способностей «Печоры» и «Мезени». В битом льду они продемонстрировали «прекрасную поворотливость и полное повиновение рулю»; вступив же в сплошной лед, шедшая головной «Мезень» остановилась, несмотря на полные обороты машины. Максимальная толщина преодолеваемого льда составила (как и у «Таймыра») 0,5–0,6 м, что объяснялось малой удельной мощностью машины (0,5 л. с. на 1 т водоизмещения) {289} . [рис. 107]; [рис. 108]

289

Там же. С. 66.

Вступившие в строй транспорты оказались рыскливыми и валкими, плохо слушались руля, крен во время качки достигал 25–30°. Отрицательно на мореходных качествах сказывались и тупые образования носовых оконечностей. По этому поводу командующий Балтийским флотом адмирал Н. О. Эссен писал: «Не известно, для чего их носовой части дано такое образование, ведь льда по своей слабости машин они все равно не могут вмять» {290} . Таким образом, в отличие от «Таймыра» и «Вайгача» ледокольные приспособления балтийских транспортов не являлись необходимыми, они лишь ухудшали мореходные качества судов, т. е. стали конструктивным недостатком. [рис. 109]

290

Там же. С. 67.

«Колывань», бывший норвежский пароход «Тулла», хотя и была построена с ледовыми подкреплениями, но имела малый надводный борт и соответственно ограничения по району плавания и погодным условиям – исключительно в Финском заливе и при волнении не более 6 баллов {291} .

Таблица 21

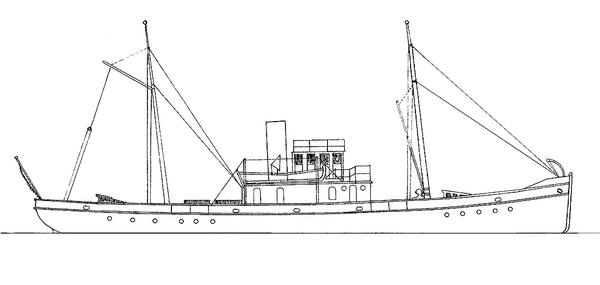

Рис. 102. Лоцмейстерское судно «Лот», архитектурный вид

291

Чикер. Служба особого назначения. М., 1975. С. 42.

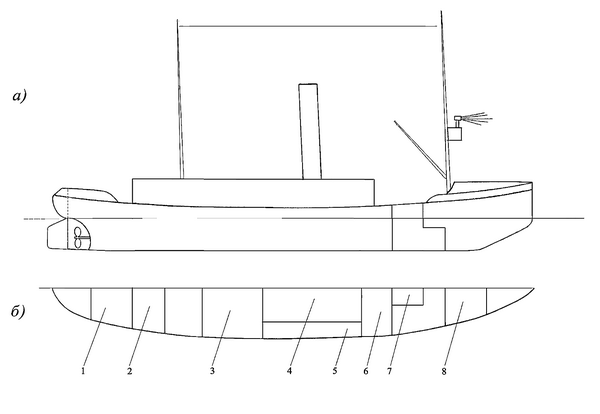

Рис. 103. Гидрографическое ледокольное судно «Азимут»; а) вид сбоку; б) разрез по палубе 1 кормовая водяная цистерна (6 т), 2 погребок, 3 машинное отделение, 4 котельное отделение, 5 бортовая угольная яма, 6 поперечная водяная цистерна (18 т), 7 люк в трюм, 8 носовая водяная цистерна (9 т)

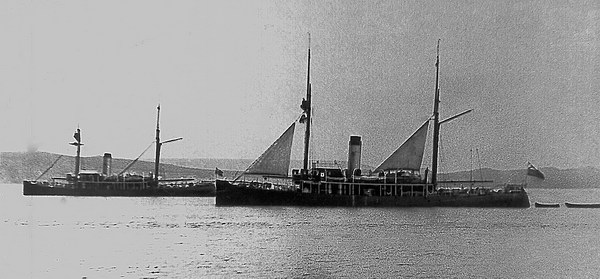

Рис. 104 а. Транспорты Гидрографической экспедиции Северного Ледовитого океана «Таймыр» и «Вайгач» в походе
