Но как определить величину изменения расстояния до неприятельского корабля, необходимую для выработки угла вертикальной наводки, и как определить величину изменения пеленга взаимного движения стреляющего корабля и цели, необходимую для выработки угла горизонтальной наводки? Для этого необходимо было особое устройство. И такое устройство было создано. Его творцом стал командир линейного корабля "Айрон Дюк" капитан 1 ранга Фредерик К. Дрейер. Устройство получило название. "Прибор управления артиллерийским огнем" - знаменитый столик Дрейера", который широко и с большим успехом использовался на Королевском флоте долгие годы.

Прибор Дрейера представлял крайне сложное устройство (являющееся по сути механическим аналогом современного компьютера). В задачу определения будущего положения движущейся цели в постоянно меняющихся условиях ставилось решение дифференциального уравнения.

"Столик Дрейера" вызвал восторгу У. Черчилля и он распорядился оборудовать им все "дредноуты" (в первую очередь) Королевского флота. "

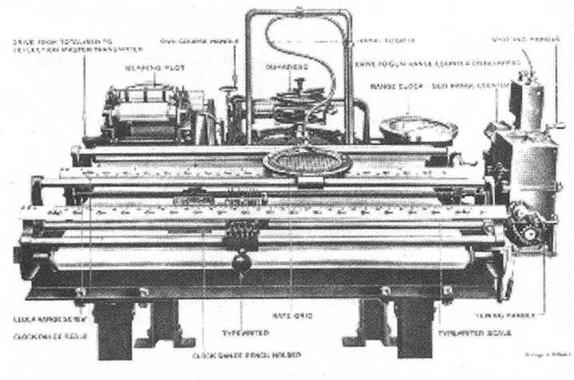

Наружный вид принимающего прибора установки прицела при наведении орудия.

В британском флоте при этом использовалась геометрическая аппроксимация (приближенное выражение одних величин или геометрических образов через другие, более простые, но близкие к исходным, например, замена кривых линий близкими к ним ломанными, иррациональных чисел рациональными и т.д.), упрощавших задачу, а результаты были сведены в таблицы Дрейера. На шкалах прибора устанавливались: скорость корабля противника, его курс, дистанция до цели (дальномерщик докладывал изменения расстояния до цели каждые пять секунд), а также скорость своего корабля. Кроме этого в прибор вводили данные о скорости ветра, боковом отклонении снаряда во время полета, плотности и температуре воздуха. После того, как все данные были установлены на соответствующих шкалах операторы-вычислители начинали вращать рукоятки ручной настройки прибора, который выдавал при помощи счетно-решающего устройства (построителя) Думереска и информационного датчика-самописца углы горизонтальной и вертикальной наводки, а также скорость изменения дистанции до цели.

"Столик Дрейера" вызвал восторг у У. Черчилля и он распорядился оборудовать им все "дредноуты" (в первую очередь) Королевского флота. Прибор управления артиллерийским огнем (ПУАО) разместили на специально оборудованной платформе, закрепленной на фок-мачте, немного ниже КДП.

13 ноября 1912 года по распоряжению Первого Лорда Адмиралтейства было проведено состязание в стрельбе из орудий главного калибра между линейными кораблями "Тандерер", уже имевшим систему управления артиллерийским огнем центральной наводки, и "Орионом", на котором такая система еще не была установлена. "Орион" находился в составе флота на девять месяцев дольше и имел репутацию корабля, стрелявшего лучше всех. Стрельба велась по щитам размером 15x18 метров, буксируемым вспомогательными судами. Дистанция составляла 42 кабельтовых (7778 метров), море было неспокойным, корабли и мишени двигались со скоростью 12 узлов. Сразу после команды "Огонь!" оба корабля начали стрельбу из 13,5-дюймовых (343- мм) орудий главного калибра.

"Тандерер" вел огонь пятиорудийными залпами, накрывавшими цель раз за разом, в то время как "Орион" стрелял "по старинке" (с помощью башенных прицелов) - одиночными, и кучность попаданий оказалась низкой. За три с половиной минуты "Тандерер выпустил 39 снарядов, из которых 23 попали в цель. "Орион" выпустил 27 снарядов, из которых в цель попали лишь четыре. В отчетной карточке состязания по стрельбе из главного калибра было отмечено, что "... если бы вместо мишени был бы корабль противника, по которому "Тандерер" вел стрельбу, то он получил бы десять с половиной тонн стали и одну и три четверти тонн лиддита за три минуты и тридцать секунд". В этом состязании система управления артиллерийским огнем центральной наводки наглядно продемонстрировала все свои достоинства.

В течение первой мировой войны большинство линейных кораблей Гранд Флита были оснащены системой управления артиллерийским огнем центральной наводки (СУАО ЦН).

Для определения расстояния до цели "Нептун" имел шесть девятифутовых (база 2,74 м) монокулярных дальномеров оптико-механической фирмы "Барр энд Струд" (Barr & Stroud). Пятью дальномерами оснастили пять орудийных башен, один дальномер установили в рубке КДП для корректировки стрельбы. В 1918 году КДП пополнился зенитным дальномером для определения расстояния до воздушных целей (согласно стандартам Королевского флота зенитные дальномеры имели короткую базу, равную 6 футам 6 дюймам, то есть 1,98 метрам).

В 1917 году на орудийных башнях "А" и "X" белой краской были нанесены шкалы углов горизонтальной наводки. После принятия Адмиралтейством обширной программы по оснащению кораблей системой управления артиллерийским огнем центральной наводки, встал вопрос об оснащению подобной системой противоминной артиллерии. И такая система была создана Бюро вооружений компании "Виккерс".

"Управлял огнем главных орудий артиллерийский офицер с командно-дальномерного поста (КПД), расположенного на площадке фор-марса."

В приборах, изготовленных в оптико-механической мастерской машиностроительного завода в Барроуин-Фернес, и с помощью которых система компании "Виккерс" частично автоматизировала процесс управления огнем, был сохранен принцип "следи за стрелкой" (то есть, принцип синхронной передачи с совмещением стрелок задающего и принимающего приборов), как для орудий главного калибра. При этом противоминные орудия были снабжены пультом с индикаторами, связанными с элетромеханическим аналоговым "компьютером" (то есть с прибором управления артиллерийским огнем-ПУАО), размещенным в отдельной рубке, причем орудия правого и левого борта обслуживались индивидуальными ПУАО. Преимущества этой системы были очевидны при возможности наведения орудий, даже если их наводчикам мешали брызги и дым. Рубки старались установить по возможности выше, чтобы выбранные позиции ПУАО как можно меньше страдали от заливаемости при встречной волне в свежую погоду.

В течение 1915-1918 гг. почти все линкоры Гранд Флита оснастили системой управления огнем центральной наводки противоминных орудий.

В этот же период времени подобная система управления огнем была смонтирована и на "Нептуне". Рубки с ПУАО разместили на индивидуальных площадках, закрепленных на правой и левой опорной ноге фок-мачты, на уровне верхнего мостика.

К концу 1917 года на всех линкорах Гранд Флита были установлены по два больших циферблата, на которых для мателотов с помощью стрелки показывалось расстояние до кораблей противника. Циферблаты получили название "указатели дистанции до цели". На "Нептуне" один циферблат закрепили на фок-мачте под площадкой фор-марса на рубке ПУАО, второй - на грот-мачте на рубке кормового наблюдательного поста. Циферблатные указатели просуществовали на флоте до 1922 года и после этого их сняли.

Торпедное вооружение. На момент готовности "Нептун" имел три подводных 18-дюймовых (457-мм) торпедных аппарата (конструкции компании "Армстронг"), размещенных в трех торпедных отсеках-два бортовых, расположенных на трюмной палубе между наружной поверхностью носового барбета и помещением машинного отделения носового шпиля и одного кормового (после Ютландского сражения был снят) с общим боезапасом 18 торпед.

Труба торпедного аппарата была снабжена боковой крышкой, при открывания которой торпеда загружалась внутрь трубы вручную с поданного устройства. Применение боковой перезарядки обуславливалось нехваткой ширины корабля. Торпеда выстреливалась сжатым воздухом, подаваемым трубопроводами от воздушного компрессора. В аварийной ситуации (при отказе работы компрессора) в каждом торпедном отсеке имелись баллоны со сжатым воздухом, подключенные к основной магистрали. При производстве выстрела направляющая труба торпедного аппарата выдвигались вперед за борт для того, чтобы предохранить торпеду от повреждения или даже переламывания, а также, чтобы торпеда не смогла быть отброшенной назад, к миделю корабля набегавшим водяным потоком от форштевня.

Авиационное вооружение. В 1918 году на крыше носовой орудийной башни "А" была установлена авиационная взлетная платформа для легкого колесного самолета-биплана типа "Сопвич-ПАП" или "Сопвич- Кэмел"), выполнявшего функцию самолета-корректировщика или разведчика. По-походному самолет стоял закрепленным непосредственно на взлетной платформе под защитой брезентового ангара. "Нептун" обеспечивался самолетом только в том случае, если выходил в море для проведения учебных маневров и стрельб. При взлете самолета башня "А" с авиационной платформой разворачивалась против ветра.
