Все жилые помещения команды были обеспечены системой приточной вентиляции с трехкратным обменом воздуха и скоростью движения последнего не более 0,5- 1,0 м/с. В холодный период приточный воздух подавался в помещения личного состава через паровые калориферы для поддержания комфортной температуры воздуха с последующим выходом загрязненного воздуха через дверные решетки в коридор. Для регулирования объема подаваемого воздуха в вентиляционных камерах имелись воздушные клапаны, а в помещениях на раздаточных воздуховодах - шторки.

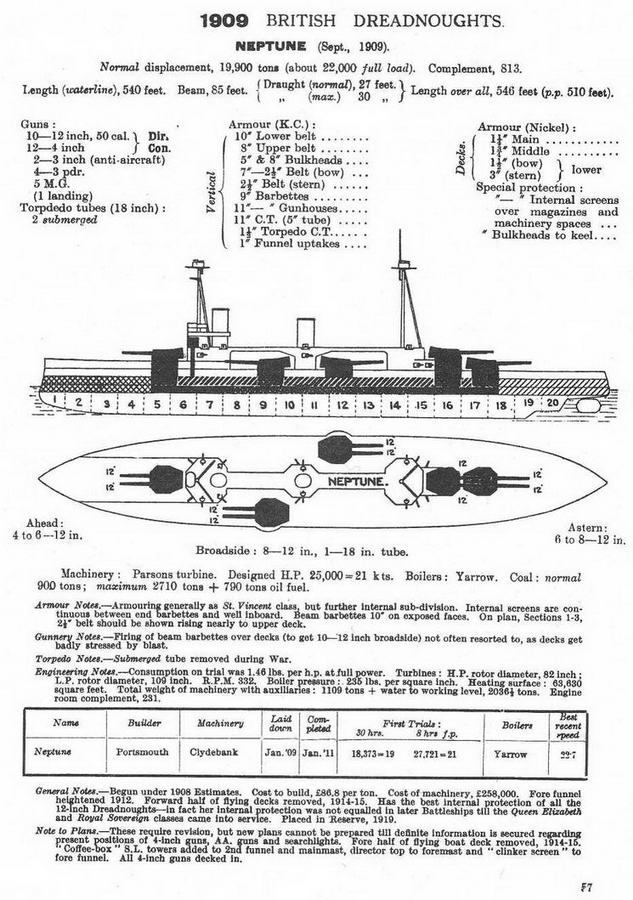

Линейный корабль "Нептун".
(Сведения о корабле, опубликованные
Для вентиляции междудонных и бортовых отсеков предназначались переносные электрические вентиляторы. Для снижения шума венткамеры покрывали шумопоглащающими материалами, а в воздуховодах устанавливали шумоглушители. Вентиляционные шахты были выведены в кожухи дымовых труб и палубные надстройки. Вырезы в палубах (в местах прохода вентиляторных шахт) прикрывались броневыми колосниковыми решетами.
Отопление на корабле осуществлялось стальными паровыми грелками и предназначалось в основном для жилых помещений, лазарета, мастерских, хозяйственных кладовых, санитарно-гигиенических помещений (бань, душевых, помывочных, гальюнов и т.п.), коридоров, тамбуров и т.д. Поступивший от распределительного коллектора парового котла в отопительную систему свежий пар имел давление 2,5-3,0 кгс/см2 и температуру 120- 130°С. Стальные грелки в виде оребренных труб были снабжены легкосъемными кожухами, температура на поверхности которых не превышала 70-75°С. За паровыми котлами устанавливались конденсатоотводчики.
Согласно требованиям обеспечения живучести корабля и в целях сохранения принятого на Королевском флоте подразделения на непроницаемые отсеки, при устройстве систем вентиляции избегали прорезывания под воздуховоды поперечных водонепроницаемых переборок. Поэтому, по мере возможности системы приточно-вытяжной вентиляции монтировались и предназначались строго индивидуально для каждого главного непроницаемого отсека и работа каждой вентиляционной системы осуществлялось независимо от других. Все эти меры способствовали устранению опасности проникновение воды из одного отсека в другой в случае аварии.
Система электрооборудования "Нептуна" в целом соответствовала той, что использовалась в линейных кораблях типа "Сент-Винсент". На корабле установили четыре динамо-машины, суммарной мощностью 400 квт, которые находись в сухих, отапливаемых помещениях главной палубы. Электрогенераторы вырабатывали постоянный ток напряжением 200 в в электрической сети.
Распределение электроэнергии шло от центрального щита на питание: электродвигателей механизмов орудийных башен главного калибра; электродвигателей вентиляторов; электродвигателей водоотливных насосов и насосов системы холодного водоснабжения бытовых помещений: кают, кубриков, лазарета, камбузов, бань, ванных комнат и т.п.; электродвигателей шлюпочных кранов, лифтов, лебедок для погрузки угля и подъема шлака; электродвигателей станков мастерских; электродвигателей насосов подачи подогретой нефти к топкам котлов и насосов перекачки нефти на борт в топливные цистерны; на освещение лампами накаливания (около 1500 электроламп от 15 до 50 вт) внутренних помещений; на работу семи 36-дюймовых (9144 мм) ламповых прожекторов; сигнальной станции и приемо-передающих устройств радиорубок; систем управления артиллерийской стрельбой; холодильных установок; ледоделательной и хлебопекарной машины; опреснительных установок и ряда других устройств.
Две динамо-машины приводились в действие вертикальными паровыми машинами, а две - дизельными двигателями. Дизель-динамо были подключены к аварийному электрощиту и обеспечивали электроэнергией бортовую сеть корабля на случай полного вывода из строя котлов и паропроводов в бою.
Якорное устройство. Согласно проекта линейный корабль "Нептун" был обеспечен тремя бесштоковыми якорями "адмиралтейского" типа массой по 6605 кг, из которых два являлись становыми и крепились побортно
в носовых клюзах, третий - запасной, крепился во втором носовом клюзе правого борта. Для подъема становых якорей служили два носовых шпиля, которые при выборе якорной цепи приводились в движение одной паровой машиной мощностью 500 л.с. Управление шпилевой машиной производилось из машинного отсека, расположенного на трюмной палубе или вручную при помощи маховика, соединенного с валопроводом якорного шпиля. Выбранная якорная цепь собиралась в цепной ящик, расположенный над отсеком шпилевой машины.Кроме того "Нептун" был оснащен одним 2134- килограммовым кормовым якорем, который крепился в клюзе по правому борту. Кормовой шпиль в качестве привода имел электродвигатель, что позволило не тянуть в корму паропроводы.
Спасательные плавсредства. В состав спасательных плавсредств "Нептуна" входили: два паровых полубаркаса длиной 15,3 м; один парусно-гребной полубаркас длиной 11 м; один паровой катер длиной 12,8 м; три парусногребных катера длиной 9,8 м; одна гичка длиной 9,15 м; три вельбота длиной 8,24 м; один скиф-динги длиной 4,9 м; один складной бальзовый плот длиной 4,2 м.
Основным местом размещения плавсредств являлись навесная шлюпочная палуба (платформа), протянувшиеся от носовой до кормовой надстройки. Для спуска на воду и подъема на борт шлюпок, располагавшихся на передней (между носовой и средней палубными надстройками) части платформы были предназначены три 8-тонных деррик-крана, для оперирования с тяжелыми паровыми полубаркасами и катерами, располагавшимся на задней (между средней и кормовой палубными надстройками) части платформы, на грот-мачте была установлена подъемная стрела (деррик-кран), грузоподъемностью 13,5 тонн.
Шлюпбалки, установленные по одной с каждого борта на средней палубной надстройке несли на себе по одному парусно-гребному катеру длиной 9,8 м. После демонтажа в 1914-1915 г. носовой части навесной палубы шлюпочное вооружение "Нептуна" сократилось вдвое. Оставшихся на борту спасательных плавсредств было явно недостаточно для корабля такого класса.
Сигнальная станция. Согласно проекта "Нептун" получил только одну сигнальную станцию, которая была размещена в бронированной рубке, расположенной позади и немного выше боевой рубки.
Радиотелеграфное оборудование. На момент окончания постройки "Нептун" был обеспечен тремя радиостанциями: главная радиорубка была оснащена основной радиостанцией типа "Мк I" и запасной - "Мк II", вспомогательная радиорубка имела радиостанцию "Тип 9" ближнего радиуса действия.
Экипаж. Экипаж, предусмотренный штатным расписанием для мирного времени, составлял: 756 человек в 1910 году, 759 человек в 1913 году. С началом войны экипаж "Нептуна" увеличился до 813 человек. Поскольку "Нептун" строился как флагманский корабль, то на его борту дополнительно размещались адмирал, для которого были подготовлены адмиральские апартаменты (салон, ванная комната) на главной палубе ближе к середине корабля, и его штаб, который размещался также на главной палубе в помещениях по левому борту ближе к миделю.

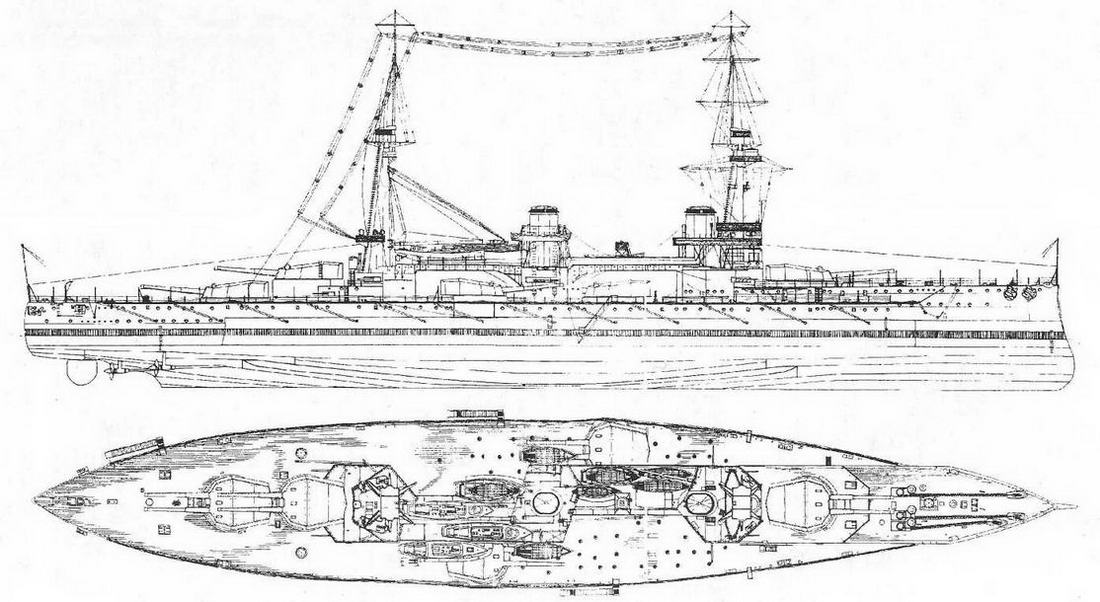

Линейный корабль "Нептун". 1911 г. (Наружный вид и вид сверху)
Размещение экипажа на "Нептуне" по жилым отсекам шло вразрез всем традициям на британском флоте, когда матросы располагались в кубриках носовой части, а офицеры в относительно просторных каютах в корме. Следуя указаниям Первого Морского Лорда адмирала Д. Фишера, начиная с "Дредноута" на всех последующих линкорах размещение экипажа было поставлено "с ног на голову": адмиральские апартаменты, салон, кают-компания и все офицерские каюты находились в носу, а кубрики матросов и старшин - в корме. Такое решение Фишера было вызвано тем, чтобы максимально приблизить офицеров к их основным боевым постам в рубках и на мостике, а матросов к котельным и машинным отделениям.
