Почти не существует данных об уровне избыточного давления любого взрыва парового облака, полученных при помощи аппаратуры. Однако в ряде литературных источников доказывается, что хотя величина избыточного давления может быть невелика, но разрушающее воздействие ударной волны, по сравнению с взрывом обычного взрывчатого вещества, характеризующимся той же величиной избыточного давления, будет намного больше из-за гораздо большей длительности взрыва (или величины импульса).

Взрыв расширяющихся паров вскипающей жидкости

Это явление, происходящее при внезапном разрушении резервуара со сжиженным горючим газом и наличии источника воспламенения. Резкое падение давления (при разрушении резервуара) вызывает вскипание жидкости с образованием воздушной ударной волны, приводящей к разрушениям и появлению осколочного поля. Мгновенное воспламенение парового облака приводит к возникновению огневого шара.

Очень часто взрыв расширяющихся паров вскипающей жидкости происходит во время пожара и состоит из следующих стадий [105]:

1. Рядом с сосудом, содержащим сжиженный газ, начинается пожар.

2. Пламя накаляет стенки резервуара.

3. Стенки резервуара ниже уровня жидкости охлаждаются жидкостью, происходит увеличение температуры жидкости и давления в резервуаре.

4. Если пламя достигает стенок или крышки резервуара в том месте, где присутствует только газовая фракция и нет жидкости для отвода тепла, то происходит нагрев стенок сосуда, при котором происходит потеря их прочности.

5. Стенки сосуда разрушаются, происходит выброс сжиженного газа, который тут же испаряется.

6. Пары от мгновенного испарения жидкости зажигаются и образуют огневой шар.

Если взрыв паров расширяющейся жидкости произошел не в результате пожара, то после испарения сжиженного газа может произойти взрыв парового облака в неограниченном пространстве.

Объемный пылевой взрыв

Обычно возникает при воспламенении пылевоздушных смесей, содержащих мелкие горючие частички твердых веществ. Известны объемные взрывы на мукомольных, деревообрабатывающих, горнорудных предприятиях [1, 103, 105].

Для того, чтобы произошел взрыв пылевого облака внутри зданий и в оборудовании необходимо инициирующее внешнее воздействие при достаточно высокой, непереносимой человеком, концентрации пыли; эти объемы обычно непрозрачны. Такие облака могут сохранятся довольно длительное время внутри оборудования (например, элеватора и механизмов дробления), однако, они не могут существовать в течении длительного промежутка времени внутри зданий.

Взрывы пылевого облака опасны тем, что первоначальный инициирующий взрыв способствует возмущению и турбулизации пыли, что приводит к последующему более мощному взрыву. Поэтому взрыв, произошедший в оборудовании, может привести ко вторичному взрыву, который охватит все здание и вызовет намного больший ущерб.

Пылевые взрывы наиболее трудно классифицировать и привести к общей характеристике. Частички пыли сильно отличаются по величине и их размеры на несколько порядков больше, чем у молекул газа. К тому же на поведение частичек пыли большое влияние оказывает электростатическое притяжение.

Экспериментально установлено, что для того чтобы вызвать взрыв, пылевая взвесь должна обладать следующими характеристиками:

• частицы должны быть меньше определенного минимального размера (в литературе дается значение 76 мкм [105]);

• концентрация пыли должна находится в определенных границах. Верхние концентрационные пределы распространения пламени (ВКПР) обычно достаточно велики, и достичь их в производственных помещениях практически невозможно. Поэтому наиболее важен нижний предел, а также более высокие концентрации, при которых достигается максимальная объемная плотность энерговыделения;

• пыль должна быть примерно однородна.

Для большинства пылевых облаков нижний предел концентрации взрыва находится между 20 и 60 г/м³, а верхний предел между 2 и 6 кг/м³ [105].

Взрывы могут протекать в режиме детонации или в режиме дефлаграции; различие основано на скорости ударной волны, возникающей в результате взрыва. Если скорость распространения ударной волны выше, чем скорость звука в непрореагировавшей среде, то это детонация. Если же ниже, то — дефлаграция.

Взаимоотношения между фронтом ударной волны и фронтом реакции определяются режимом взрыва. При дефлаграции давление обычно увеличивается на несколько атмосфер. При детонации давление увеличивается в десятки раз. Существенно различаются и импульсные характеристики взрыва.

Существует два механизма, приводящих к детонации. В первом механизме — тепловом — происходит увеличение температуры реакционной смеси, приводящее к самоускорению скорости реакции. Во втором механизме — цепном разветвленном — происходит быстрое увеличение количества реагирующих свободных радикалов. Обычно этот процесс происходит, если в результате реакции от одного свободного радикала получается два.

Дефлаграция может переродится в детонацию. Это часто происходит в трубопроводах, но маловероятно в сосудах и на открытом пространстве.

В настоящее время не создана модель, позволяющая однозначно предсказать скорость взрывного превращения. В [106] рекомендуется для инженерной оценки использовать специальную экспертную таблицу института Химической Физики РАН.

В этой таблице представлены топлива, способные к образованию горючих смесей с воздухом, которые разделены на классы по чувствительности к инициированию взрывных процессов. Геометрические характеристики окружающего пространства также разделены на несколько классов в зависимости от степени их потенциальной опасности (степени загроможденности). В зависимости от типа вещества и степени загроможденности пространства можно определить наиболее вероятный режим взрывного превращения смеси.

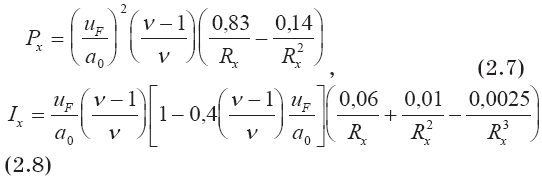

Используя обобщенные экспериментальные исследования по взрыву определенных объемов газовоздушных смесей, как правило стехиометрического или близкого к нему состава, однородного по объему, с исходной геометрией, близкой к сферической и, в основном, с центральным поджиганием, получены [106] зависимости величины избыточного давления и импульса фазы сжатия для режима дефлаграции. Они записываются так:

где U_F — скорость фронта пламени, v — степень расширения продуктов сгорания, а₀ — скорость звука в воздухе.
