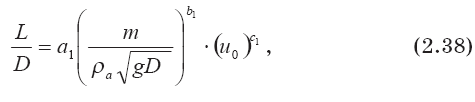

2. Высота (длина — L) видимой части пламени (излучающей определенную долю тепла) определяется гидродинамическими факторами и наиболее достоверно может быть рассчитана по эмпирической формуле Томаса [116] с учетом влияния ветра на скорость сгорания, а следовательно, и на длину пламени

где m — массовая скорость выгорания с поверхности, кг · м ^{– 2} · с^{– 1};

р_а — плотность воздуха, кгкм^{– 3};

D — эквивалентный диаметр очага горения, м;

W₀ — скорость ветра, мкс^{– 1};

р — плотность паров топлива при температуре поверхности раздела фаз (для кипящих сжиженных газов — температура кипения при атмосферном давлении), кг/м³.

Эмпирические коэффициенты в формулах Томаса (а₁ = 55; = 0,67; с₁ = -0,21) получены по результатам экспериментов, выполненных для широкого диапазона параметров

применительно к самым различным горючим жидкостям и сжиженным газам.

3. Пламя рассматривается как оптически «серый» монохроматический поверхностный излучатель.

4. При расчете внешнего излучения сложная, изменяющаяся во времени геометрическая форма пламени рассматривается как цилиндрическая поверхность с сохранением реальных значений высоты и (эквивалентного) диаметра основания пламени.

Количество теплоты q, излучаемое факелом в направлении смежного объекта или сооружения [114], рассчитывается по формуле

q = I₀ ехр(-г)F /(г²), (2.40)

где I₀ — интенсивность излучения факела, Вт/м²;

Р — коэффициент ослабления среды, м¹;

г — расстояние от излучающей поверхности до облучаемого объекта, м;

F— площадь излучающей поверхности в направлении смежного объекта, м²;

 — коэффициент облученности.

Интенсивность излучающей поверхности факела определяют по закону Стефана — Больцмана. Эта величина сильно зависит от температуры пламени, т. к. теплоизлучение пропорционально температуре в четвертой степени.

Для определения критических расстояний между очагом пожара и окружающими объектами необходимо знать площадь поверхности факела, обращенного в сторону облучаемой поверхности, степень черноты факела, коэффициент облученности, температуру факела, среднюю скорость сгорания материалов, а также критические тепловые потоки.

В Таблице № 2.5 с учетом различных режимов горения приведены значения критических тепловых потоков для некоторых горючих материалов.

Отметим, что площадь поверхности факела, обращенного в сторону облучаемого объекта, приближенно определяют как произведение основания факела на его высоту, делая поправку на форму (очертание) поверхности.

б) Расчет параметров пожара при возникновении огневого шара [106].

Возникновение огневого шара характеризуется совокупностью таких физических процессов, как:

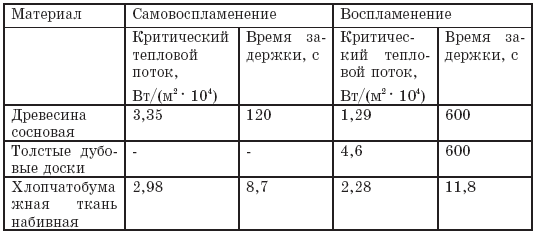

Таблица № 2.5.

Критические тепловые потоки, вызывающие воспламенение и самовоспламенение некоторых материалов.

— взрывное вскипание углеводородных жидкостей в резервуарах высокого давления;

— выброс содержимого резервуара в окружающее пространство с образованием быстро сгорающего аэрозольного облака (огневого шара) и ударной волны;

— разрушение сосуда и разлет его осколков.

Для возникновения огневого шара необходимы следующие предпосылки:

1. жидкость, хранящаяся в герметичном сосуде под давлением, к моменту вскипания (за счет сброса давления) должна быть «термодинамически перегретой» выше некоторого характерного предела относительно состояния насыщения при атмосферном давлении;

2. в результате аварийной разгерметизации несущего корпуса (либо неправильной работы предохранительных клапанов или разрывных мембран) должно произойти резкое падение давления над поверхностью раздела жидкой и паровой фаз.

Тепловая мощность Р сгорания огневого шара [117] массой М может быть найдена из уравнения:

где Q_H — теплота сгорания, МДж/кг;

 — время существования объекта, с.

Вещества, часто приводящие при авариях к образованию огневого шара, имеют теплоту сгорания Q_H порядка 45–48 МДж/кг.

Для оценки опасности огневых шаров необходимо уметь предсказывать их размер и время существования. В частности, радиус огневого шара R (м) и время его существования т (с) могут быть найдены по эмпирическим формулам работы [115].

При оценке последствий воздействия огневых шаров было принято, что в диапазоне между нижним и верхним пределами воспламенения в период существования огневого шара находится около 60 % массы газа (пара) в облаке и что эта масса более 1000 кг.

Вероятность поражения людей тепловым потоком зависит от индекса дозы теплового излучения I, который определяется из соотношения:

I = t(Q₀R² /Х²)^4/3 (2.42)

где X — расстояние от центра огневого шара (X > R), м;

Q_a — тепловой поток на поверхности огневого шара, кВт/м², значения которого для наиболее распространенных веществ приведены в Таблице № 2.6.

Воздействия огневых шаров на здания и сооружения, не попадающие в пределы самого огневого шара, определяются наличием возгораемых веществ и величиной теплового потока q, которая определяется по формуле:

q = Q₀R²/X², (2.43)

при этом время жизни огневого шара принято равным 15 с.

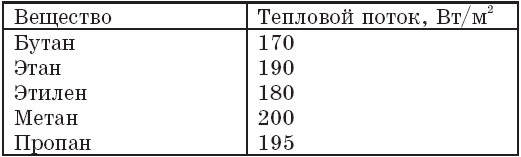

Таблица № 2.6.

Значения теплового потока на поверхности огневых шаров различных газов диаметром более 10 м.

2.5. Методика расчета температурного режима пожара в помещении

Пожар в помещении представляет собой сочетание специфических процессов, сопровождающихся изменением состава и параметров газовой среды, заполняющей помещение.

Основными среднеобъемными термодинамическими параметрами, характеризующими состояние газовой среды при пожаре [118, 119] являются:
