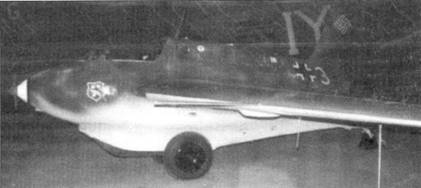

6. W.Nr. 191904 (AM 219). Гузум, Фарнборо, Бриз-Нортон (8 августа 1945 года). Примерно с марта 1946 года в экспозиции музея в Колерне, где оставался до 1975 года, то есть до закрытия музея. Затем попал на базу Сент-Атан. 5 мая 1988 года подарен Германии, где передан в Luftwaffenmuseum в Ольденбурге. В 1995 году переведен на аэродром Берлин-Гатов, где находится сейчас.
7. W.Nr 191316 (АМ210). Гузум, Фарнборо, Бриз-Нортон (21 июля 1945 года), Силенд (17 июня 1946 года). В 1949 году передан MU № 3 в Стенмор-Парк, где оставался до конца 1955 года. Затем начинается путаница. Самолет с номером 191316 через Хелтон попал в коллекцию Science Museum, в то время как машина AM 210 была подарена Deutsches Museum. Скорее всего «самозванкой» является «Комета», переданная в Deutsches Museum. Как следует из документов, номер AM 210 был присвоен в 1945 году Me 163B W.Nr. 191316. Этот самолет в настоящее время находится в Science Museum в Кенсингтоне, Лондон.
8. Werk Nummer неизвестен. Эта машина собрана из частей по меньшей мере двух «Комет». Номер АМ210 присвоен машине ошибочно. Известны номера фюзеляжа (60) и крыльев (1203, 1203.70 или 120370). История обычна: Бриз-Нортон (21 марта 1946 года), Силенд (17 июня 196 года), Стенмор-Парк (1949–1955), Mu No.15 в Рафтоне, наконец база RAF Station в Уэст-Рейнхеме, откуда 28 ноября 1964 года самолет передан Германии. 3 декабря 1964 года

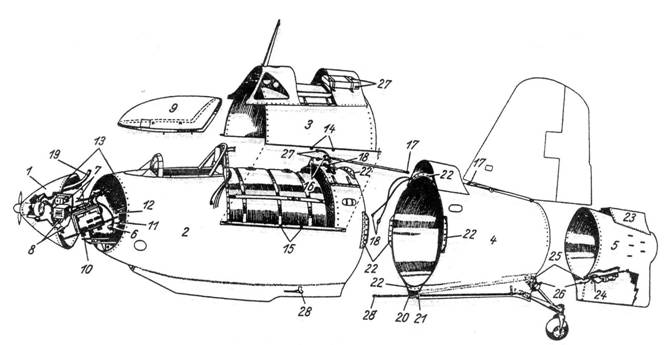

Технологическое членение фюзеляжа Me 163:
1. Носовой обтекатель. 2. Передняя часть фюзеляжа. 3. Верхняя часть фюзеляжа. 4. Задняя часть фюзеляжа. 5. Кожух сопла. 6. Сетевой кабель. 7. Питание устройства. 8. Подключение регулятора генератора. 9. Обтекатель кабины. 10. Консоль управления FT. 11. Воздуховод сжатого воздуха. 12 Гидравлический контур. 13. Кольцо винтового соединения. 14. Соединение верхней части. 15. Гнезда крепящих зацепов. 16. Переднее гнездо крепления домкрата. 17. Заднее гнездо крепления толкача. 18. Подключение электростанцией. 19. воздуховод. 20. Соединение гидравлической системы. 21. Соединение пневматической системы. 22. Уголки под болты. 23. Подставка под руль направления. 24. Гидравлическая система. 25. Деталь пневматической системы. 26. Муфта гидравлической системы. 27. Управление расходом T-Stoff. 28. Гидравлика хвостового колеса.

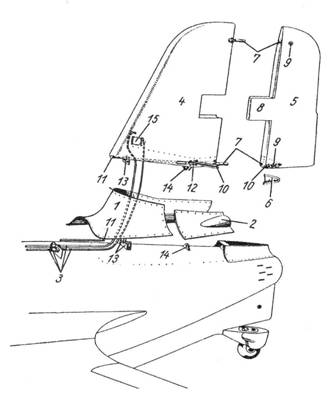

Схема хвостового оперения.
1. Передний зализ. 2. Задний зализ. 3. Провода устройства FuG 16ZE. 4. Киль. 5. Руль направления. 6. Зализ качалки руля направления. 7. Подвеска руля направления. 8. Противовес на руле направления. 9. Позиционный огонь. 10. Тяга качалки руля направления. 11. Тяга системы управления. 12. Муфта тяги. 13. Передний узел крепления киля. 14.Задний узел крепления киля. 15. Обшивка.
9. W.Nr. 191301 (FE500,T-2-500) в National & Space Museum, Paul E. Garber Facility, Силвер-Хилл, Мэриленд. Судьба этого самолета подробно описана в предыдущем разделе.
10. W.Nr 191907 (АМ222). Гузум, Фарнборо, Бриз-Нортон (8 августа 1945 года), Рафтон (30 апреля 1946 года). Затем морем отправлен в Австралию. В 1975–1981 годах в RAAF Museum на базе RAAF в Пойнт-Куке. Затем ремонт в Aerospace Technologies of Australia в Мельбурне, откуда машину передали в Australian War Memorial в Канберре.

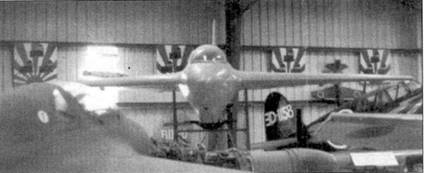

11. J8M1 Shusui в частной коллекции Planes of Fame Museum в Чино, Калифорния.
12. J8M1 Shusui (детали фюзеляжа) на авиабазе Гифу, Япония. Самолет был обнаружен в 60-х годах на свалке в окрестностях порта Йокосука.
J8M1 «Shusui» («Крутящийся меч»)
Осенью 1943 года японским военным атташе был продемонстрирован в полете Me 163. Показ проводился на аэродроме в Бад-Цвишенане под Ольденбургом. Немецкие специалисты поделились со своими союзниками имеющимися проблемами, встреченными при создании нового самолета. В первую очередь вопросы вызывал двигатель. Ракетный двигатель еще не был доведен и отличался высокой аварийностью. Несмотря на все сообщенные им проблемы, японцы отослали на родину полный энтузиазма рапорт, в котором перечисляли достоинства Me 163 и называли его идеальным самолетом для обороны Японии от налетов тяжелых бомбардировщиков Boeing B-29 Superfortress. В рапорте предлагалось начать переговоры с руководством III Рейха о получении лицензии. Однако японские конструкторы не разделили энтузиазма атташе, поскольку осознавали трудности, какие могли им встретиться на пути. Прежде всего у японцев не было никакого опыта в создании таких машин. Кроме того, в 1943 году сырьевые возможности Японии уже были ограничены. Существовала опасность, что промышленность не сможет выпускать в нужных объемах перекись водорода (один из компонентов топлива) и гидрат гидразина (катализатор). Кроме того, для производства этих веществ требовалось много энергии и не один из имевшихся химических заводов не был в состоянии адекватно исполнить заказ.
Пока ученые изучали требования к новой конструкции, а тактики вели теоретические дискуссии, представители японской армейской авиации вели с немцами переговоры о приобретении лицензии на выпуск Me 163B и двигателя Walter HWK 109-509A. В итоге обе лицензии были куплены за 20 миллионов марок. В соответствии с лицензионным соглашением Германия обязывалась доставить в Японию полный комплект документации, технологическое описание и необходимую оснастку. Кроме того, в рамках договоренности немцы обязывались доставить один экземпляр самолета и двигателя, а также ряд дополнительных узлов. Наконец, немцы обязывались выслать в Японию группу специалистов для подготовки на месте японских техников. Несмотря на трудное положение на фронтах в начале апреля 1944 года комплект технической документации был подготовлен. Был также составлен коллектив специалистов, который разделили на две группы. Первая группа, возглавляемая командором Киккавой, отправили в Японию на подводной лодке «Сацуки». Другая группа, возглавляемая командором Ейичи Ивагой, отправилась в Японию на другой подводной лодке — 1-29 «Мацу». По дороге подводная лодка «Сацуки» была обнаружена и потоплена союзниками, зато «Мацу» после долгого плавания 14 июня прибыла в Сингапур.
Из Сингапура документацию по воздуху доставили в Токио. Команде Ейичи Ивага перевез документацию в I авиационный технический арсенал ВМФ (Дайичи Кайгун Коку Гидзисусё) в Йокосуке, где приступили к ее анализу. Тем временем адмирал Дзисабуро Озава потерпел поражение на Филиппинском море, в результате чего союзники оборудовали базы на Марианских островах и получили возможность бомбить территорию Японии с помощью бомбардировщиков В-29.

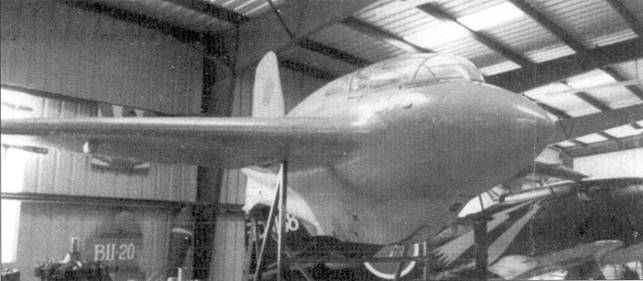

J8MI «Сюсуй», музей в Чино.
Перелом ситуации на фронте заставил японцев ускорить работы над лицензионной машиной. Главным сторонником реактивных двигателей был вице-адмирал Мисао Вада, который считал, что любой технический риск оправдан, если он служит повышению обороноспособности Японии. Поэтому генштаб морской авиации (кайгун коку хомбу) поручил фирме Мицубиси разработать японский аналог самолета Me 163B. проанализировав документацию, фирма дала принципиальное согласие, но оговорила, что в конструкцию самолета придется внести ряд изменений, обусловленных местной спецификой. Тем временем было сформулировано технические требования «19 си ко» на истребитель-перехватчик на базе Me 163B. Самолету присвоили условное обозначение J8M1. Аналог J8M1 для армейской авиации получил обозначение Ки-200. Кроме кодового обозначения, самолет получил собственное имя: «Сюсуй», то есть «Крутящийся меч». Под этим названием скрывалась и вся программа по развитию самолета. 27 июля 1944 года состоялось совещание всех заинтересованных в проекте «Сюсуй» сторон. В ходе совещания было решено максимально полно придерживаться полученным от немцев документам. Это объяснялось необычностью как аэродинамической схемы самолета, так и принципов работы двигателя. Менять что-то в их конструкции, не имея соответствующего опыта, было бессмысленной тратой времени. С другой стороны, все отдавали себе отчет о том, что японская промышленность не в состоянии точно повторить конструкцию «Кометы». Главной причиной этого была нехватка материалов с нужной механической прочностью.
Как всегда представители армейской и морской авиации начали спор. Но поделать ничего было нельзя, и вносить изменения пришлось. Это в свою очередь, повлекло за собой цепь последующих доработок, способных ухудшить характеристики самолета. Насколько специалисты морской авиации не соглашались на такие переделки, настолько армейские специалисты на них настаивали. В принципе, делалось это только из-за традиционной вражды между армейской и морской авиацией. Ни те, ни другие не были особенно заинтересованы в самолете, который им навязывался сверху. В итоге, Мицубиси выделила для работы над самолетом мощности на своем заводе в Нагое. Конструкторский коллектив возглавил инженер Оцудзиро Такахаси. Под его начало работало несколько инженеров, в том числе Тецуо Хикита, Сюничи Садамори, Садао Дори и Тосихико Нарахара. К работе также привлекались представители других организаций. От 1-го технического арсенала ВМФ в работе участвовал командор Ейичи Ивага, то самый, который доставил документацию на подводной лодке из Германии в Японию. От учебного корпуса морской авиации действовал командор Косима. Экспериментальный кокутай представлял капитан Кунамото, а в роли летчика-испытателя выступал командор Онэ из Йокосука-кокутай. Последнее совещание до начала работ состоялось 7 августа 1944 года. Спустя месяц, 8 сентября закончили монтаж кабины пилота. 26 сентября закончили сборку всего планера. В октябре была закончена программа производства, в которой предусматривался выпуск до марта 1945 года 155 самолетов, а до сентября — 1300 самолетов. До марта 1946 года планировалось произвести 3600 самолетов J8M1 «Сюсуй». Очевидно, что производственная программа составлялась с учетом оптимистического прогноза, в то время как суровая реальность не оставляла для оптимизма ни малейшего повода.
Тем временем конструкторский коллектив работал круглосуточно, практически не покидая здания КБ. В задачу конструкторов входила детализация технологии производства самолета. Готовые чертежи немедленно передавались в производство. Были готовы узлы для сборки трех машин, одна из которых должна была подвергнуться испытаниям на прочность, а две другие — летным испытаниям. Поскольку двигатель еще отсутствовал, на два летающих самолета установили балласт. Несмотря на отсутствие прототипа, японские конструкторы сумели довольно точно повторить самолет. Изменения в. конструкции машины были вызваны, главным образом, особенностями японского вооружения и радиооборудования. Установленные на J8M1 пушки «Тип 5» были тяжелее и габаритнее, чем пушки Rheinmetall-Borsig MK 108. Это заставило конструкторов увеличить толщину крыла у основания на 100 мм и увеличить размах крыла на 200 мм. Удлинили также немного переднюю часть фюзеляжа, чтобы вместить японскую радиостанцию и аккумуляторы. Полное отсутствие опыта полетов на бесхвостом самолете заставило руководство 1-го технического арсенала ВМФ начать параллельную программу по созданию учебного планера. Работу над планером доверили инженеру Хидемасе Кимуре, который прежде работал в компании Тачикава и участвовал в проекте А-2600 (Ки-77). Проектируемый планер получил обозначение MXY8 «Акигуса» («осенняя трава»). Планер облетали 8 декабря 1944 года на аэродроме Хякуригахара — базы 312-го кокутая, который в будущем предполагалось перевооружить новыми самолетами. Планер облетал лейтенант Тоёхико Инузука, которого решили использовать вместо командора Онэ. В качестве буксира использовали самолет Кюсю K10W1. Несмотря на необычный силуэт и вызванных этим обстоятельством опасений, «Акигуса» уверенно держался в воздухе. Инузука дал хороший отзыв. Второй планер отправили в Научно-Исследовательский Институт армейской авиации (Рикугун кокугидзуцу кенкюё) в Тачикаве, чтобы там определили пригодность машины для армейской авиации. Там планер облетал полковник Арамаки, мнение которого о машине полностью совпало с мнением лейтенанта. Третий экземпляр MXY8 попал на испытания к морским летчикам. Из-за тенденции планера сваливаться в пике планировалось установить в хвостовой части планера рядный двигатель Хитачи GK4A Хацукадзе 11 мощностью 110 л.с., вращающий толкающий винт. Но план остался неосуществленным. Производство планера было распределено между несколькими небольшими фирмами. Тем временем в начале декабря завершились испытания на прочность первого прототипа. Результаты испытаний получили одобрение как со стороны армейской, так и морской авиации. 7 декабря 1944 года в район Токае случилось крупное землетрясение. В результате частичному разрушению подвергся завод в Нагое. Под развалинами погиб прототип, проходивший прочностные испытания. Судьба продолжила преследовать японцев. 18 декабря в ходе налета американских бомбардировщиков В-29 был уничтожен завод фирмы Маэда в Оха, а вместе с ним подготовленную там тяжелую модификацию планера «Акигуса» MXY9 «Сюко» («осенний огонь»). Принципиальная разница между MXY8 и MXY9 заключалась в увеличенном балластном отделении, которое следовало заполнить водой, чтобы имитировать взлетную массу J8M1.
