Me 262 последняя надежда люфтваффе Часть 2
Шрифт:
Schnellbomber I так же получил увеличенный запас топлива, что было достигнуто за счет отказа от стрелкового вооружения и установки дополнительных баков. Передний бак имел емкость 1000 л, как и бак в задней части фюзеляжа. От классической модификации Ме-262 А-1 а, остались два топливных бака по 900 л (перед и за кабиной пилота), а так же маленький бак перед пилотским креслом на 250 л. Общий запас топлива достигал 4050 л, то есть в два раза превосходил стандартный запас, имевшийся на Ме-262 «Швальбе». На пилонах под передней частью фюзеляжа должны были подвешиваться бомбы общей массой до 1 т (1 х SC 1000 2 х SC 500).
Оба проекта в результате были реализованы с большими изменениями в модификациях Ме-262 A-Ia/U3, атак же в Ме-262 А-2а.
Значительно дальше конструкторы пошли в модификациях Aufklarer Ia и Schnellbomber Ia. В них была перекомпонована конструкция фюзеляжа, передвинута вперед кабина пилота, располагавшаяся теперь над нишей передней
Самую большую модификацию планера предполагалось провести в вариантах Aufklarer II и Schnellbomber II, получивших кличку «беременный «Швальбе». Кабина пилота осталась на старом месте, но в то же время была полностью изменена передняя часть фюзеляжа, которая получила объемистое «брюхо». Самолет стал, таким образом, среднепланом. Чтобы компенсировать ухудшение устойчивости был повышен вертикальный стабилизатор. Основные стойки шасси с одинарными колесами были заменены двухколесными с размерами 770x270 мм. В документах можно найти информацию о том, что именно такое шасси планировалось устанавливать на все упомянутые варианты, однако это абсолютно не видно на сохранившихся эскизах.
С 26 июня 1943 года Aufklarer II имел в носу фюзеляжа одну камеру Rb 20/30 и две камеры Rb 75/30. За ними находились два топливных бака емкостью по 650 и 900 л. Под ними разместили третий бак на 145 л. Дальше, почти под ногами пилота, имелся бак на 250 л. За кабиной пилота находилось два очередных бака на 1300, и на 900 л. Полностью заправленный самолет имел, таким образом, на борту 5450 л топлива. Для лучшего обзора пилот получил в свое распоряжение перископ, который давал ему возможность наблюдать территорию, над которой пролетал самолет. Следующий вариант, чертежи которого датированы 22 июля 1943 года, был машиной двухместной. При этом размеры фонаря кабины не изменялись, и второй член экипажа должен был занимать место сразу за пилотским креслом спиной к нему. Отсек фотокамер был перенесен из носовой части фюзеляжа назад, за кабину экипажа.
Несколько меньше, но все равно почти 4450 л топлива, брал на борт Schnellbomber II. Однако козырем этого проекта был бомбоотсек, размещавшийся в уширенном фюзеляже между нишами основных стоек шасси. Благодаря этому подвешиваемое под фюзеляжем вооружение не повышало аэродинамическое сопротивление машины, итак увеличившееся из-за толстого «брюха». В бомбоотсеке было установлено два бомбодержателя, между которыми проходил люк переднего колеса. Устройство бомбоотсека привело к ликвидации топливного бака на 1450 л. Это было частично компенсировано установкой на месте камер бака на 450 л.
Ни один из описанных самолетов не дождался своей реализации, но на основании сохранившейся документации можно утверждать, что без радикального изменения двигательной установки они не имели ни каких шансов стать полноценными боевыми самолетами. Как Aufklarer II, так и Schnellbomber II в их описанных вариантах были сильно перетяжелены, что не могло компенсировать несколько увеличенная мощность двигателей Jumo 004C. Тем более, что эти двигатели так и не были приняты на вооружение и самолеты должны были бы довольствоваться более слабыми Jumo 004В. В результате по сравнению с классическим Ме-262 А-1 а летные данные значительно бы ухудшились. В результате разведывательные и бомбардировочные варианты, лишенные вооружения, стали бы легкой целью для новых, принимаемых на вооружение реактивных истребителей союзников.

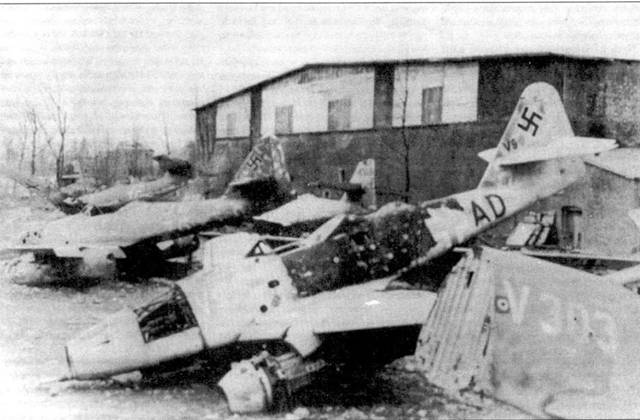

Обломки нескольких Ме-262 В-1а в Лехфельде в 1945 году. Ни переднем плане — остатки Ме-262 V303 W.№. 170303, использовавшегося для испытаний бомбового вооружения. За ним — планер Ме-262 V9 (VI+AD).
В самом конце войны количество проектов основанных на конструкции «Швальбе» резко возросло. Желание создать «Wunderwaffe», привело к возникновению нескольких интересных конструкций, только грубо напоминающих свой прототип. Часть из них уже упоминалась во время описания программы «Высокая скорость», развития Heimatschutzera или вариантов ночного истребителя. Если говорить о последнем, то Ме-262 В-2а не был окончательным словом
конструкторов фирмы Мессершмитт в этой области.17 марта 1945 года датированы концептуальные чертежи двух вариантов трехместного ночного истребителя, конструкция которого базировалась на Ме-262 В-2а. Оба варианта должны были оснащаться турбореактивными двигателями Heinkel Hirth HeS ОНА с тягой 1300 кг. В первом варианте они размещались так же как и Jumo 004 на Ме-262 А — в отдельных гондолах под крыльями. Второй вариант самолета имел двигатели, размещенные в увеличенных корневых частях крыльев, аналогично как на Ме-262 HG III. Это решение было предложено профессором Куртом Танком из фирмы Focke Wulf. В обоих случаях крылья и оперение было стреловидным, а угол стреловидности передней кромки составлял 450. Самолеты должны были оснащаться радаром FuG 240 или FuG 244 с тарельчатой антенной в передней части фюзеляжа. Стрелковое вооружение состояло из четырех пушек МК 108 в традиционном месте их установки, и из двух таких же пушек в установке «Schrage Musik». Их расположение, в общем, соответствовало описанному для Ме-262 В-2а с пушками по бокам кабины. Такое же решение предполагалось использовать и для упоминавшегося выше Ме-262 В-2 с двигателями HeS 011А в корнях крыльев.

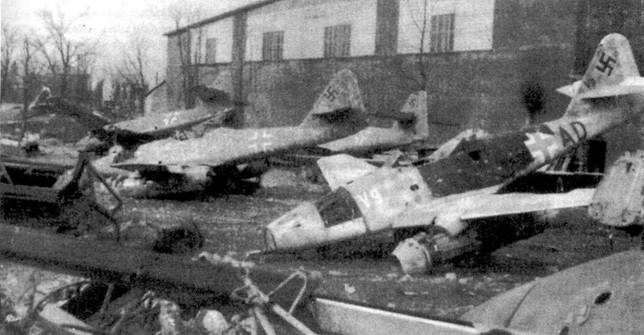

Трофейные разбитые Ме-262 в Лехфельде. На первом плане виден опытный экземпляр V9. Передние стойки шасси этих самолетов полностью разбиты.
Проектом, в котором предполагалось повысить максимальную скорость самолета до 1000 км/час на высоте 10000 м, была концепция сочетания классического планера Ме-262 А-1а с двумя установленными над Jumo 004 прямоточными воздушно-реактивными двигателями конструкции Rene Lorina. Они имели форму сужающейся к передней части трубы диаметром 1,13 м в самой широкой части и длину 5,9 м. Аэродинамическое сопротивление этой установки должна была компенсироваться большой силой тяги двигателей Lorin, позволяющей значительно увеличить скорость полета. Рассматривалась так же возможность установки пульсирующих двигателей. Для оснащенных таким образом самолетов даже было зарезервировано обозначение — Ме-262 W. Ме-262 W1 должен был оснащаться шестью либо восемью пульсирующими реактивными двигателями Argus As 014 (обычно устанавливающимися на летающие бомбы Fi 103 или VI) с максимальной тягой по 3,6 кН каждый. Ме-262 W2 в общем повторял схему Heimatschutzer I с дополнительными ракетными двигателями в задней части фюзеляжа. Ме-262 W3 же предполагалось оснастить четырьмя пульсирующими двигателями As 044 тягой по 4,9 кН каждый.
Использование в качестве двигательной установки «Швальбе» пульсирующих реактивных двигателей предполагало необходимость выполнения взлета с помощью дополнительных ракетных двигателей, так как пульсирующие и прямоточные двигатели требовали для своей нормальной работы большого расхода воздуха, а, следовательно, высокой скорости полета самолета. Собственно поэтому Fi 103 стартовали со специальных эстакад, на которых их разгоняли до необходимой скорости. Они расходовали много топлива, и поэтому оснащенный ими самолет не мог долго находится в воздухе. Кроме того, посадка была практически невозможна. Это было обусловлено трудностью управления тягой As 014, вследствие чего посадочная скорость была бы чрезмерно велика. Маневрирование в воздухе приводило к срыву потока воздуха поступающего в двигатель и могло приводить к его остановке. Правда, его можно было снова запустить, но во время воздушного боя пилот не должен был заниматься то и дело останавливающимся двигателем. Следующим недостатком силовой установки с пульсирующими двигателями была их плохая работа на больших высотах. Оснащенный ими Ме-262 должен был бы ограничиваться перехватом самолетов подлетающих на небольшой высоте. В довершении всего из-за упоминавшихся проблем с обслуживанием, самолет был бы «одноразовым», стартуя на перехват противника — уже не возвращался бы на свой аэродром. Поэтому не удивительно, что «Швальбе» с пульсирующими реактивными двигателями остался только на чертежных досках конструкторов.
На базе «Швальбе» была создана концепция бомбардировщика Р 1099, с полностью новым фюзеляжем, в котором располагался экипаж из нескольких человек и с гондолами двигателей Jumo 004C либо HeS 011 сдвинутыми назад. Этот проект начал разрабатываться с марта 1944 года и получил индекс Р 1099В. От Me 262 А-1а он унаследовал крылья с двигателями, а так же оперение. Экипаж состоял из трех человек. Силовая установка состояла из двигателей Jumo 004C. Самолет был необыкновенно сильно вооружен. Спереди находилась неподвижная пушка МК 103 калибра 30 мм. Две такие же пушки обслуживал стрелок сидящий спиной по направлению полета. Они размещались в задней части фонаря кабины и могли обстреливать верхнюю полусферу. Еще две МК 103 находились в подвижных установках по бокам задней части фюзеляжа и управлялись стрелком дистанционно.
