Обозрение отечественной бронетанковой техники

Удельная мощность, л.с./т 10,0

Максимальная скорость, км/ч. . 7

Бронирование, мм:

– лоб корпуса . 10-12

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 107-мм пушка

(боекомплект, шт.) . (.)

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) . (.)

Прицел механический

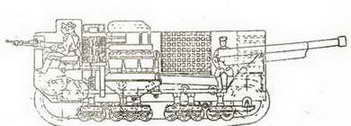

Дополнительные сведения: Боевая машина на базе трактора. Корпус каркасной конструкции коробчатого типа. Пулемет размещен в кормовой части корпуса.

20-тонный танк.

СРЕДНИЙ ТАНК ГУВП (Вариант 1)

Состояние проект 1924 года.

разработчик танковое бюро ОАТ

Пооизводство . не изготавливался

Боевая масса, т . 17,0

Длина, мм

– с пушкой вперед 6570

– корпуса 6570

Высота по крышу башни, мм 2540

Максимальная скорость, км/ч . 20

Бронирование, мм:

– лоб корпуса 13

– лоб башни 13 .

Экипаж, чел 6

Вооружение:

– число х калибр, мм и тип

орудия 76,2 мм ТП

(боекомплект, шт.) (.")

– число х калибр, мм и тип

пулеметов 6x7,62 мм

(боекомплект, шт.) (.)

Прицел механический

Радиостанция нет

Дополнительные сведения: Ведущий конструктор С. П.Шукалов. В средней части танка размещен каземат. В передней части на корпусе установлена цилиндрическая башня с орудием Пулеметные установки обеспечивают круговой обстрел.

Средний танк ГУВП.

СРЕДНИЙ ТАНК ГУВП (Вариант 2)

Состояние проект 1924 года.

Разработчик Московск.танк.бюро ОАТ

Производство не изготавливался

Боевая масса, т 16,0

Длина, мм

– с пушкой вперед 6100

– корпуса . 6100

Высота по крышу башни, мм . 2540

Максимальная скорость, км/ч 20

Бронирование, мм:

– лоб корпуса . 22

– лоб башни . 22

Экипаж, чел 5

Вооружение:

– число х калибр, мм и тип

орудия 45 мм ТП

(боекомплект, шт.) . (.)

– число х калибр, мм и тип

пулеметов 4x7,62 мм

(боекомплект, шт.) . (.)

Прицел механический

Радиостанция нет

Дополнительные сведения: Ведущий конструктор С.П.Шукалов. Компоновка заимствована у французского танка 2С. На корпусе танка установлены две цилиндрические башни, одна с 45-мм пушкой с возможностью кругового обстрела, вторая – пулеметная, размещена в корме.

Средний танк ГУВП.

СРЕДНИЙ ТАНК Т-12

Состояние выпущен в 1930 году.

разработчик ГХПЗ

Изготовитель ХПЗ

Производство опытный образец

Боевая масса, т 16-19,5

Длина, мм

– с пушкой вперед . 6560

– корпуса 5870

Ширина, мм 2810

Высота по крышу башни, мм 2950

Клиренс, мм .

Ср УД- давление на грунт, кг/см #178; 0,45

Преодолеваемые препятствия:

– подъем, град 40

– ров, м 2,05

Тип двигателя . карбюр. "Испано" М-6

Максимальная мощность, л.с 180-200

Удельная мощность, л.с./т . 10,3

Максимальная скорость, км/ч . 26

Бронирование, мм:

– лоб корпуса . 12-22

– лоб башни . 12-22

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм ТП

(боекомплект, шт.) (100)

– число х калибр, мм и тип

пулеметов 3x2x7,62 мм Федорова

(боекомплект, шт.) (4000)

Прицел ТОП

Радиостанция нет

Дополнительные сведения: Прототип первого отечественного среднего танка Т-24. Испытания на заводе выявили ряд дефектов. После доработки конструкции танк был поставлен на серийное производство под индексом Т-24.

Средний танк Т-12.

СРЕДНИЙ ТАНК Т-24

Состояние принят на вооружение в 1930 году.

Разработчик КБ ХПЗ

Изготовитель . ХПЗ

Производство серия с 1930 года

Боевая масса, т . 18-18,5

Длина, мм

– с пушкой вперед 5680

– корпуса 5680

Ширина, мм 2840

Высота по крышу башни, мм 3040

Клиренс, мм . 500

Ср. уд. давление на грунт, кг/см #178; 0,51

Преодолеваемые препятствия:

– подъем, град 35

– крен, град 25

– стенка, м 0,9

– ров, м 2,1

– брод, м . 1,5

Тип двигателя . карбюраторный М-6

Максимальная мощность, л.с 300

Удельная мощность, л.с./т 16,2

Запас топлива, л 460

Максимальная скорость, км/ч . 22

Запас хода, км 120

Бронирование, мм:

– лоб корпуса . 20

– лоб башни . 20

Экипаж, чел 5

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм ТП

(боекомплект, шт.) . (89)

– число х калибр, мм и тип

пулеметов . 4x7,62 мм ДТ

(боекомплект, шт.) (8000)

Прицел ТОП

Радиостанция нет

Дополнительные сведения: Главный конструктор И.Н.Алексеенко. Танксоздан на базе опытного танка Т-12. Корпус клепаный из катаных броневых листов толщиной 8-20 мм. Клепаная башня с пушкой и пулеметом имеет цилиндрическую форму. На крыше основной башни установлена малая башня с пулеметом. Длина танка с "хвостом" 6500 мм. Изготовлено 26 штук. В 1931 году в связи с переходом завода на выпуск танков БТ изготовление Т-24 было прекращено. Некоторые элементы конструкции танка были использованы при создании артиллерийского тягача "Коминтерн".
