– лоб башни . 70
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия . 76,2 мм Ф-34
(боекомплект, шт.) (100)
– число х калибр, мм и тип
пулеметов . 2x7,62 мм ДТ
(боекомплект, шт.) . (2275)
Прицел . ТМФД, ПТК-5
Радиостанция . 9Р

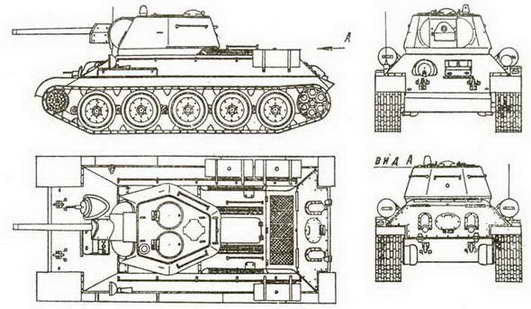

Дополнительные сведения: Вариант танка Т-34, на башне которого введены неподвижная командирская башенка со смотровыми щелями и дополнительный перископический смотровой прибор. На некоторых танках устанавливались башни штамповано-сварной конструкции.
Средний
ОГНЕМЕТНЫЙ ТАНК ОТ-34
Состояние принят на вооружение в 1943 году
разработчик КБ завода №183
Изготовитель з-д №183
Производство серия с 1943 г.
Боевая масса, т . 31,0
Длина, мм:
– с пушкой вперед 6750
– корпуса . . 6100
Ширина, мм 3000
Высота по крышу башни, мм 2600
Клиренс, мм 320
Ср. уд. давление на грунт, кг/см #178; 0,83
Преодолеваемые препятствия:
– подъем, град 35
– брод, м 1,3
Тип двигателя дизель В-2-34
Максимальная мощность, л.с 500
Удельная мощность, л.с./т . 16,1
Максимальная скорость, км/ч . 55
Бронирование, мм.
– лоб корпуса 70
– лоб башни . 70
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия . 76,2 мм Ф-34
(боекомплект, шт.) . (.)
– число х калибр, мм и тип
пулеметов . 7,62 мм ДТ
(боекомплект, шт.) . (.)
– огнемет, тип АТО-41 (АТО-42)
(количество огнесмеси, л) (100)
Прицел ТОД-6
Радиостанция 9Р
Дополнительные сведения: Создан на базе линейного танка Т-34 выпуска 1943 года с установкой поршневого огнемета АТО-41 или АТО-42 на лобовом листе корпуса вместо курсового пулемета. Дальность огнеметания 60-65 м (при использовании спецсмеси – до 90-100 м ). Темп стрельбы из огнемета 3 выстрела за 10 секунд.

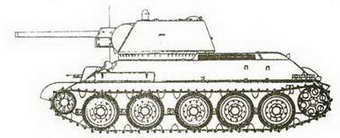

Огнеметный танк ОТ-34.
СРЕДНИЙ ТАНК Т-34-85
Состояние принят на вооружение в январе 1944 года.
Разработчик КБ завода №183
Изготовитель з-д №183
Производство небольшая серия
Боевая масса, т 32,0
Длина, мм:
– с пушкой вперед 8150
– корпуса 6190
Ширина, мм 3000
Высота по крышу башни, мм . 2743
Клиренс, мм . 380
Ср. уд. давление на грунт, кг/см #178; 0,83
Преодолеваемые препятствия:
– подъем, град 30-35
– стенка, м 0,73
– ров, м 2,5
– брод, м 1,3
Тип двигателя дизель В-2-34М
Максимальная мощность, л.с 500
Удельная мощность, л.с./т . 15,6
Запас топлива, л . 755
Максимальная скорость, км/ч . 55
Запас хода, км 350-420
Бронирование, мм:
– лоб корпуса . 90
– лоб башни . 90
Экипаж, чел 5
Средства постановки дымзавес МДШ
Вооружение:
– число х калибр, мм и тип
орудия 85 мм Д-5-Т85
(боекомплект, шт.) . (56)
– число х калибр, мм и тип
пулеметов . . 2x7,62 мм ДТМ
(боекомплект, шт.) (1953)
Прицел TLU-15, перископический
Радиостанция . 9РС
Дополнительные

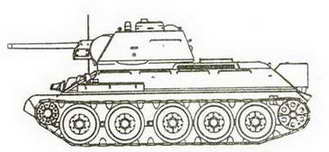

сведения: Создан на базе среднего танка Т-34. К этому времени было предложено несколько вариантов 85-мм танковых пушек: Д-5Т, ЛБ-1, С-50 и С-53. На заводе "Красное Сормово" были построены опытные танки с этими пушками, на Уральском танковом заводе так же были созданы танки с этими пушками, но с новой башней. По результатам испытаний на вооружение был принят танк с пушкой С-53, но в серию пошел Т-34-85 с пушкой Д-5 ( находился в серийном производстве с января по март 1944 года ), так как С-53 оказалась недоведенной. После ее доводки и испытаний она получила индекс ЗИС-С-53 и стала основной для танка Т-34-85.Средний танк Т-34-85.
СРЕДНИЙ ТАНК Т-34-85
Состояние принят на вооружение в 1944 году.
разработчик КБ завода №183
Изготовитель з-д №183 и др.
Производство серия 1944-46 гг.
Боевая масса, т 32,0
Длина, мм:
– с пушкой вперед . 8100
– корпуса 6100
Ширина, мм 3000
Высота по крышу башни, мм 2720
Клиренс, мм 400
Ср. уд. давление на грунт, кг/см #178; 0,83
Преодолеваемые препятствия:
– подъем, град . 30-35
– стенка, м 0,73
– ров, м 2,5
– брод, м 1,3
Тип двигателя дизель В-2-34М
Максимальная мощность, л.с 500
Удельная мощность, л.с./т 15,6
Запас топлива, л 545+270
Максимальная скорость, км/ч . 55
Запас хода, км . 350
Бронирование, мм:
– лоб корпуса . 90
– лоб башни . 90
Экипаж, чел 5
Средства постановки дымзавес МДШ
Вооружение:
– число х калибр, мм и тип
орудия 85 мм ЗИС-С-53
(боекомплект, шт.) . (56)
– число х калибр, мм и тип
пулеметов 2x7,62 мм ДТМ
(боекомплект, шт.) (1920)
Прицел ТШ-16
Радиостанция 9РС
Дополнительные сведения: Создан на базе среднего танка Т-34 с установкой на него новой литой башни с увеличенным до 1600 мм (вместо 1420 мм ) диаметром погона. На крыше башни установлена неподвижная командирская башенка со смотровыми приборами. На первых серийных машинах устанавливалась 85-мм пушка Д-5Т, которую впоследствии заменила пушка ЗИС-С-53. Танк неоднократно модернизировался, его последняя модернизация состоялась в 1969 году. Кроме СССР Т-34-85 серийно выпускался в 50-х годах в Польше и в Чехословакии.
Средний танк Т-34-85
Средний танк Т-34-85 с пушкой ЗИС-С-53.
ОГНЕМЕТНЫЙ ТАНК ОТ-34-85
Состояние принят на вооружение в 1944 году.
разработчик КБ завода №183
Изготовитель з-д №183
Производство . серия 1944-46 гг.
Боевая масса, т 32,0
Длина, мм:
– с пушкой вперед 8100
