(боекомплект, шт.) (72)
– число х калибр, мм и тип
пулеметов . 2x7,62 мм ДТ
(боекомплект, шт.) (1638)
Прицел ТОП, ПОП
Радиостанция нет
Дополнительные сведения: Главный конструктор М.И.Кошкин. Вариант опытного танка А-32 с доработанной конструкцией и увеличенной броневой защитой, создан путем переоборудования танка А-32 с 45-мм пушкой ( установлена 76-мм пушка ). На его базе в марте 1940 года были созданы два танка Т-34 с усиленным бронированием, установкой 76-мм пушки Л-11, по результатам испытаний которых был запущен в серию танк Т-34, ставший самым массовым танком в Великой Отечественной войне.
Опытный
СРЕДНИЙ ТАНК Т-34 (выпуска 1940 г.)
Состояние принят на вооружение 19.12.1939г.
Разработчик КБ ХПЗ
Изготовитель . ХПЗ им. Коминтерна
Производство серия 1940-41 гг.
Боевая масса, т 26
Длина, мм:
– с пушкой вперед . 5920
– корпуса 5920
Ширина, мм . 3000
Высота по крышу башни, мм 2400
Клиренс, мм 400
Ср. уд. давление на грунт, кг/см #178; 0,64
Преодолеваемые препятствия:
– подъем, град . 35
– стенка, м 0,73
– ров, м . 2,5
– брод, м 1,3
Тип двигателя дизель В-2
Максимальная мощность, л.с 500
Удельная мощность, л.с./т 19,2
Запас топлива, л 460+134
Максимальная скорость, км/ч . 55
Запас хода, км 300-400
Бронирование, мм:
– лоб корпуса . 45
– лоб башни . 45
Экипаж, чел . 4
Вооружение:
– число х калибр, мм и тип
орудия 76,2 мм Л-11
(боекомплект, шт.) . (77)
– число х калибр, мм и тип
пулеметов . 2x7,62 мм ДТ
(боекомплект, шт.) . (2898)
Прицел ТОД-6, ПТ-6
Радиостанция 71-ТК-З
Дополнительные сведения: Создан на базе опытного среднего танка А-32 и имеет сварной корпус из броневых катаных листов с рационольными углами наклона. Башня танка сварная с наклоном броневых стенок, в ней установлены пушка и спаренный пулемет. Второй пулемет размещен в шаровой опоре на лобовом листе корпуса. Башня имеет электрический и ручной механизмы поворота, подъемный механизм пушки секторного типа с ручным приводом. В дальнейшем танкнеоднократно модернизировался. На его базе созданы СУ-85, Су-100, Су-122, тягачи, краны, огнеметные танки, мостоукпадчики и другая техника.

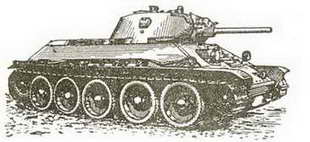

Средний танк Т-34( въп. 1940 г. ).

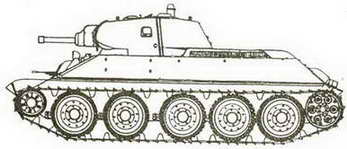

Средний танк Т-34 ( выпуска 1940 года ).

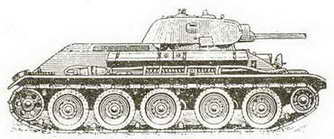

Средний танк Т-34 ( выпуска 1940 года ).

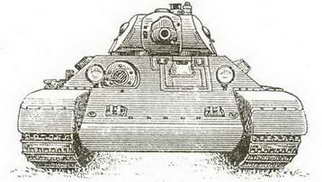

Средний танк Т-34 ( выпуска 1940 года ).

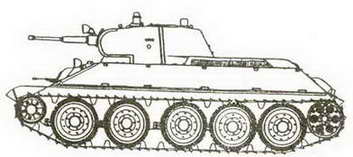

Габаритные размеры танка Т-34 ( выпуска 1940 года ).
Габаритные размеры танка Т-34 ( выпуска 1940 года ).
СРЕДНИЙ ТАНК Т-34
Состояние принят на вооружение в 1939 году.
разработчик КБ ХПЗ
Изготовитель ХПЗ
Производство небольшая серия
Боевая масса, т 26,0
Длина, мм:
– с пушкой вперед . 5920
– корпуса 5920
Ширина, мм 3000
Высота по крышу башни, мм 2400
Клиренс, мм . 400
Ср. уд. давление на грунт, кг/см #178; 0,64
Преодолеваемые препятствия:
– подъем, град . 35
– брод, м 1,3
Тип двигателя . дизель В-2
Максимальная мощность, л.с 500
Удельная мощность, л.с./т 19,2
Запас топлива, л 460+134
Максимальная скорость, км/ч . 55
Запас хода, км 300-400
Бронирование, мм:
– лоб корпуса 45
– лоб башни . 45
Экипаж, чел . 4
Вооружение:
– число х калибр, мм и тип
орудия 45 мм обр.1938 г.
(боекомплект, шт.)
– число х калибр, мм и тип
пулеметов 2x7,62 мм ДТ
(боекомплект, шт.) (2848)
Прицел . перископ.,телескопический
Радиостанция 71-ТК-З
Дополнительные сведения: Вариант среднего танка выпуска 1940 года с установкой 45-мм пушки. Это было сделано в связи с недостаточным выпуском 76,2-мм пушек Ф-32. Возможно,что танк Т-34 с 45-мм пушкой и не выпускался, но решение о его выпуске было принято.

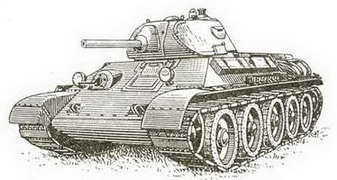

Средний танк Т-34.
СРЕДНИЙ ТАНК Т-34М
Состояние проект 1940-41 гг.
Разработчик КБ ХПЗ
Производство не выпускался
Боевая масса, т 32
Длина, мм
– с пушкой вперед 6430
– корпуса . 5925
Ширина, мм 2750
Высота по крышу башни, мм . 2288
Клиренс, мм . 460
Ср. уд. давление на грунт, кг/см #178; 0,89
Преодолеваемые препятствия:
– подъем, град 35
– крен, град . 30
– ров, м 2,5
– брод, м 1,3
Тип двигателя дизель В-2К
Максимальная мощность, л.с 600
Удельная мощность, л.с./т 16,6
Запас топлива, л 500
Максимальная скорость, км/ч . 49,6
Запас хода, км 250
Бронирование, мм:
– лоб корпуса 75
– лоб башни . 90
Экипаж, чел 3
Вооружение:
– число х калибр, мм и тип
орудия . 76 мм Ф-32
(боекомплект, шт.) . (100)
– число х калибр, мм и тип
пулеметов 2x7,62 мм ДТ
(боекомплект, шт.) . (.)
Прицел . ТПФД-7, ПГ-4-7
Радиостанция 71-ТК-З
Дополнительные сведения: Вариант модернизации танка Т-34, на котором предполагалось увеличить броневую защиту, мощность двигателя, боекомплект пушки. На танке предполагалось установить новую восьмискоростную коробку передач. В'ходовой части вводились поддерживающие катки. В те же годы прорабатывались варианты танка Т-44 с массой 36; 40 и 50 т с броней 75, 90 и 120 мм и пушками 57, 76, 107 мм соответственно. В связи с началом Великой Отечественной войны работы по этим машинам были приостановлены.
