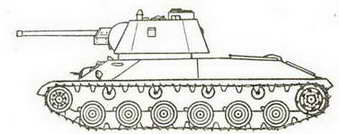

Средний танк Т-34М.

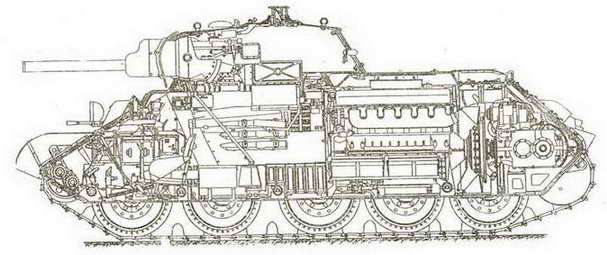

СРЕДНИЙ ТАНК Т-34 (выпуска 1941 г.)
Состояние принят на вооружение в 1939 году.
разработчик КБ завода №183
Изготовитель ..з-ды: N112,183, СТЗ,ЧКЗ
Производство серия
Боевая масса, т 28,5
Длина, мм:
– с пушкой вперед 6680
– корпуса 6100
Ширина, мм 3000
Высота по крышу башни, мм 2450
Клиренс,
Ср. уд. давление на грунт, кг/см #178; 0,65
Преодолеваемые препятствия:
– подъем, град . 35
– стенка, м 0,73
– ров, м . . 2,5
– брод, м 1,3
Тип двигателя дизель 8-2-34
Максимальная мощность, л.с 500
Удельная мощность, л.с./т . 18,9
Запас топлива, л 468+134
Максимальная скорость, км/ч. 54-55
Запас хода, км . 300-400
Бронирование, мм:
– лоб корпуса 40-45
– лоб башни . 52
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия . 76,2 мм Ф-32
(боекомплект, шт.) . (77)
– число х калибр, мм и тип
пулеметов 2x7,62 мм ДТ
(боекомплект, шт.) (3906)
Прицел . ТОД-3, ПТ-3
Радиостанция 71-ТК-3(9Р)
Дополнительные сведения: Вариант танка Т-34 с литой башней и новой 76-мм пушкой Ф-32 Кроме широкого люка в задней части крыши башни прорезан люк, закрытый броневой крышкой с отверстием для стрельбы из личного оружия. На некоторых танках устанавливались опорные катки с внутренней амортизацией. Ширина траков уменьшена до 500 мм.

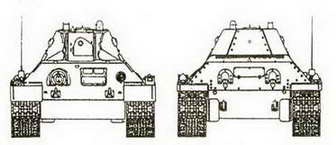

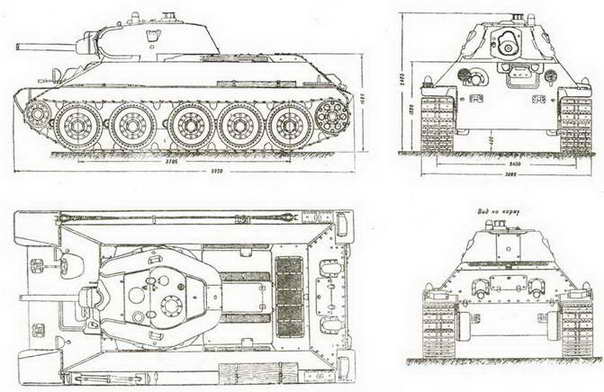

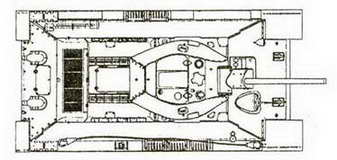

Средний танк Т-34( вып. 1941 г. ).

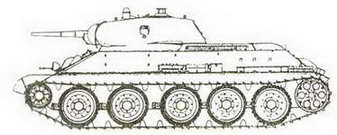

Средний танк Т-34 ( выпуск 1941 года ) Сталинградского тракторного завода.
ОГНЕМЕТНЫЙ ТАНК ОТ-34
Состояние принят на вооружение в 1942 году.
разработчик КБ завода №183
Изготовитель з-д №183
Производство серия 1942-43 гг.
Боевая масса, т 26,6
длина, мм:
– с пушкой вперед 6680
– корпуса . 6100
Ширина, мм 3000
Высота по крышу башни, мм 2450
Клиренс, мм . 400
Ср. уд. давление на грунт, кг/см #178; 0,65
Преодолеваемые препятствия:
– подъем, град 35
– крен, град . 30
– стенка, м 0,73
– ров, м 2,5
– брод, м 1,3
Тип двигателя дизель В-2-34
Максимальная мощность, л.с 500
Удельная мощность, л.с./т 18,8
Максимальная скорость, км/ч . 54
Бронирование, мм:
– лоб корпуса 45
– лоб башни . 52
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия . 76,2 мм Ф-34
(боекомплект, шт.) (.)
– число х калибр, мм и тип
пулеметов . 7,62 мм ДТ
(боекомплект, шт.) (.)
– огнемет, тип . АТО-41
(количество
огнесмеси, л) (100)Прицел ТОД-6
Радиостанция 71-ТК-З
Дополнительные сведения: Вариант линейного танка Т-34 выпуска 1941 года, на котором вместо курсового пулемета установлен огнемет АТО-41.

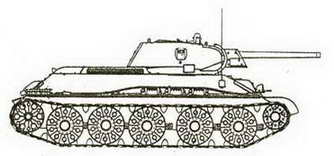

Огнеметный танк ОТ-34.
СРЕДНИЙ ТАНК Т-34 (выпуска 1342 г.)
Состояние принят на вооружение в 1939 году.
Разработчик . КБ завода №183
Изготовитель з-д №183 и др.
Производство серия 1942-43 гг.
Боевая масса, т . 28,5
Длина, мм:
– с пушкой вперед 6680
– корпуса . 6100
Ширина, мм 3000
Высота по крышу башни, мм . 2450
Клиренс, мм . 400
Ср. уд. давление на грунт, кг/см #178; 0,76
Преодолеваемые препятствия:
– подъем, град 35
– стенка, м . 0,73
– ров, м 2,5
– брод, м 1,3
Тип двигателя дизель В-2-34
Максимальная мощность, л.с 500
Удельная мощность, л.с./т . 18,9
Запас топлива, л . 610
Максимальная скорость, км/ч . 55
Запас хода, км 465
Бронирование, мм:
– лоб корпуса . 45
– лоб башни . 65
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия 76,2 мм Ф-34(Ф-32)
(боекомплект, шт.) (100)
– число х калибр, мм и тип
пулеметов 2x7,62 мм ДТ
(боекомплект, шт.) (2235)
Прицел ТМФД, ПТ-4-7
Радиостанция . 9Р
Дополнительные сведения: Вариант танка Т-34 с новой литой башней удлиненной формы. В крыше башни размещены два круглых люка с откидными крышками. На танке устанавливались пушки Ф-32 или Ф-34. Угол наклона нижнего лобового листа корпуса увеличен с 53 до 60 градусов. Часть танков оснащалась огнеметами АТО-41 ( вариант ОТ-34 ). В дальнейшем на танке была увеличена емкость топливных баков и введена пятискоростная коробка передач.

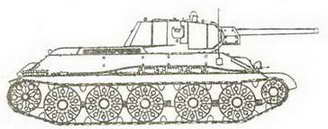

Средний танк Т-34( вып. 1942 г. ).
СРЕДНИЙ ТАНК Т-34 (выпуска 1943 г.)
Состояние принят на вооружение в 1939 году.
Разработчик КБ завода №183
Изготовитель завод №183 и др.
Производство серия 1943-44 гг.
Боевая масса, т 30,9
Длина, мм:
– с пушкой вперед 6750
– корпуса 6100
Ширина, мм 3000
Высота по крышу башни, мм 2600
Клиренс, мм . 320
Ср. уд. давление на грунт, кг/см #178; 0,83
Преодолеваемые препятствия:
– подъем, град . 35
– стенка, м . 0,73
– ров, м 2,5
– брод, м 1,3
Тип двигателя дизель В-2-34
Максимальная мощность, л.с 500
Удельная мощность, л.с./т 16,2
Запас топлива, л 610
Максимальная скорость, км/ч . 55
Запас хода, км . 465
Бронирование, мм:
– лоб корпуса . 70
