Выем банта. От точки Я2, через точки 1, В до точки Т1 вычерчиваем выем банта.
Боковой срез. От точки Я1 опускаем вертикальную линию и на пересечении с горизонтальной линией ставим точку Н1. От нее вправо откладываем 2 см и ставим точку Н2. Соединяем точки Т2, Я1, Н2, вычерчивая линию бокового среза.
Шаговой срез. От точки Н вправо откладываем отрезок, равный отрезку НН2,
Выгиб низка. От точки Н вверх откладываем 0,5 см и ставим точку Н4. Соединяем точки Н2, Н4, Н3, оформляя линию низа.
Построение производится на основе чертежа передней половинки брюк.
Средний шов (слонка). От точки Т вправо по горизонтали откладываем 5 см (1/10 мерки полуобхвата бедер) и ставим точку Т3. От нее восстанавливаем перпендикуляр, откладываем по нему 4 см (1/10 мерки полуобхвата бедер минус 1 см; 5—1=4 см) и ставим точку Т4. Соединяем ее тонкой линией с точкой Я3.
Ширина в поясе. От точки Т4 радиусом влево до пересечения с горизонтальной линией талии откладываем 25 см ( 1/2 мерки полуобхвата талии плюс 5 см; 20 + 5 = 25 см) и ставим точку Т5. Соединяем точки Т4 и Т5, вычерчивая верхний срез задней половинки.
Ширина бедер. На чертеже передней половинки от точки Я1 влево откладываем 4,5 см (1/10 мерки полуобхвата бедер минус 0,5 см; 5—0,5 = 4,5 см) и ставим точку Я4. От точки Я3 вправо по горизонтали откладываем 12,5 см ( 1/4 мерки полуобхвата бедер) и ставим точку Я5. От нее вниз опускаем вертикаль, откладываем на ней 2 см и ставим точку Я6.
Ширина низка. От точки Н2 влево откладываем 4 см и ставим точку Н5. От точки Н3 вправо откладываем 6 см и ставим точку Н6. Соединяем точки Я6, Н6 тонкой линией, продолжаем ее на 2 см и ставим точку Н7.
Боковой срез. Соединяем точки Т5, Я4, Н5 выпуклой линией, вычерчивая линию бокового среза.
Шаговой срез. Соединяем точки Я6, Н6, Н7, вычерчивая линию шагового среза.
Линия слонки. От точки Я6, отступив от цифры 1 влево к точке Я3 на 0,5 см, вычерчиваем плавной кривой линию слонки, завершая ее в точке Т4.
Прогиб низка. От точки Н4 вниз откладываем 2 см и ставим точку Н8. Соединяем точки
Н5, Н8, Н7, вычерчивая линию низа.Вытачка. От точки Т5 вправо откладываем 11,5 см ( 1/2 величины измерения задней половинки брюк — отрезка Т4Т5 минус 1 см; 12,5—1 =11,5 см) и ставим точку В. От нее вниз по вертикали откладываем 5 см (длина вытачки) и ставим точку В1. От точки В влево и вправо откладываем по 1 см (раствор вытачки — 2 см) и ставим цифры влево — 1, вправо — 2.
Соединяем точки 1 и 2 с точкой В1, вычерчивая вытачку.
ЗАИМСТВОВАНИЕ КОНСТРУКЦИИ

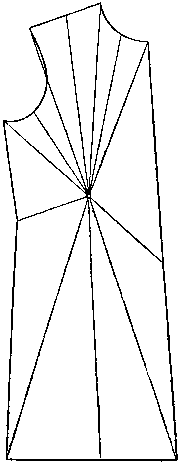

Рис. 16. Схема приведения чертежа в натуральную величину.
Нередко приходится встречаться с некоторыми конструкциями одежды в отечественных и зарубежных журналах мод. Однако из-за отсутствия аннотации к чертежам нет возможности позаимствовать ту или иную конструкцию и использовать ее.
В этом смысле окажет помощь малоизвестный способ получения точной копии чертежа в натуральную величину, то есть в соотношении 1:1, который мы здесь изложим. На рисунке 16 изображен для примера чертеж полочки в условном масштабе 1:10. Как получить этот чертеж в натуральную величину? Следует на чертеж наложить прозрачную бумагу, обвести контуры и вырезать его. Затем наклеить чертеж на большой лист гладкой бумаги и из любой точки внутри чертежа (как показано на рисунке) провести лучи через каждую точку контура. Длина луча должна быть равна расстоянию от избранной точки до контура, умноженному на знаменатель масштаба, то есть длина каждого луча должна быть увеличена в 10 раз.
После этого следует соединить все полученные точки и оформить новый контур соответствующими линиями.
