От точки Я2 вниз откладываем 7 см и ставим точку Р9. От нее вправо откладываем 0,8 см и ставим точку Р10, вспомогательный отрезок — биссектриса угла Р1Р11 = 4 см.

Средняя линия. От точки Р2 влево и вправо откладываем в каждую сторону по 0,75 см и ставим соответственно точки Р12, Р13. От точки Р2 вверх по вертикали откладываем 7,5 см и ставим точку Р14. От точки Л1 влево и вправо откладываем

в каждую сторону по 0,6 см и ставим соответственно точки Л4, Л5.

Соединяем точки НН2, середину обозначаем точкой Н3. Соединяем точки Я, О3, Р14, Р12, Л4, Н3, вычерчивая среднюю линию передней половинки. Соединяем точки Яз, О4, Р14, Р13, Л5, Н3, вычерчивая среднюю линию задней половинки.

Разворачиваем переднюю и заднюю половинку следующим образом.

От точки Р вправо по горизонтали откладываем отрезок, равный длине отрезка РР12, и ставим точку Р15.

От точки Л2 вправо откладываем отрезок, равный длине отрезка Л2Л4, и ставим точку Л6.

От точки Н вправо откладываем отрезок, равный длине отрезка НН3, и ставим точку Н4. От нее вниз откладываем 0,6 см и ставим точку Н5. Соединяем точки Я, Я1, П4, П2, Р3, Р15, Л6, Н4, Н5, Н, вычерчивая линии, как на чертеже.

От точки Р1 влево по горизонтали откладываем отрезок, равный длине отрезка Р1Р13, и ставим точку Р16. От нее вниз откладываем 0,7 см и ставим точку Р17.

От точки Л3 влево откладываем отрезок, равный длине отрезка Л3Л5, и ставим точку Л7.

От точки Н2 влево откладываем отрезок, равный длине отрезка Н2Н3, и ставим точку Н6.

Соединяем точки Я3, Я2, Р10, Р8, Р7, Р11, Р17, Л7, Н6, Н2, вычерчивая линии, как на чертеже.

ЧЕРТЕЖ ВОРОТНИКА
(рис. 9)

Вычерчиваем прямой угол, вершину обозначаем точкой О.

Отрезок ОА = 18,5 см

Отрезок ОВ = 4 см

Отрезок ВВ1 = 9 см

Отрезок АА1 = 7 см

Отрезок А1А2 = 4 см

Отрезок В1А2 соединяем тонкой линией, делим его на 3 равные части, точки деления обозначаем цифрами 1, 2. От них вверх откладываем по 1,5 см и ставим цифры 3, 4.

Рис. 9.

Чертеж воротника пальто.

Отрезок ВА соединяем тонкой линией, делим его на 2 равные части, точку деления обозначаем цифрой 5. От нее вверх откладываем 1 см и ставим цифру 6. Соединяем точки В, В1, 3, 4, А2, А, 6, В, вычерчивая контуры воротника.

ПОСТРОЕНИЕ ЧЕРТЕЖА ДЕТСКОГО КОМБИНЕЗОНА

(рис. 10)

Для данного чертежа возьмем условные мерки 28-го размера:

1. Полуобхват шеи — 12,5 см

2. Полуобхват груди — 28 см

3. Полуобхват бедер — 30 см

4. Ширина спины — 12 см

5. Ширина плеча — 8,5 см

6. Длина рукава — 32 см

7. Длина спины до линии талии — 22 см

8. Длина брюк — 56 см

9. Высота сиденья — 22 см

10. Ширина низка — 14 см

ЧЕРТЕЖ ЗАДНЕЙ ПОЛОВИНКИ

Вычерчиваем прямой угол, вершину обозначаем точкой А.

Глубина проймы. От точки А вниз по вертикали откладываем 13 см ( 1/2 мерки длины спины до линии талии плюс 2 см; 11+2=13 см) и ставим точку Г.

Длина талии. От точки А вниз по вертикали откладываем 23 см (мерку длины спины до линии талии плюс 1 см; 22+1=23 см) и ставим точку Т.

Высота сиденья. От точки Т вниз откладываем 22 см (мерку высоты сиденья) и ставим точку Б.

Длина брюк. От точки Т вниз откладываем 56 см (мерку длины брюк) и ставим точку Н.

От точек А, Г, Т, Б, Н вправо проводим горизонтальные линии произвольной длины.

Ширина комбинезона. От точки Г вправо по горизонтальной линии откладываем 36 см (мерку полуобхвата груди плюс 8 см на свободное облегание; 28 + 8 = 36 см) и ставим точку Г1. От нее вверх и вниз проводим вертикальную линию и на пересечении с горизонтальными линиями от точки А ставим точку А1, от точки Т ставим точку Т1, от точки Б ставим точку Б1, от точки Н ставим точку Н1.

Ширина спинки. От точки Г вправо по горизонтальной линии откладываем 13,5 см (мерку ширины спины плюс 1,5 см; 12+1,5=13,5 см) и ставим точку Г2. От нее вверх проводим вертикальную линию и на пересечении с горизонтальной от точки А ставим точку А2.

Ширина проймы. От точки Г2 вправо откладываем 9 см ( 1/4 мерки полуобхвата груди плюс 2 см; 7 + 2 = 9 см) и ставим точку Г3. От нее вверх проводим вертикальную линию, на пересечении с горизонтальной от точки А2 ставим точку А3.

Росток. От точки А вправо откладываем ширину ростка 6,2 см ( 1/3 мерки полуобхвата шеи плюс 2 см; 4,2 + 2 = 6,2 см) и ставим точку А4. От нее вверх по вертикали откладываем 2,1 см ( 1/3 ширины ростка; 6,2:3 = 2,1 см) и ставим точку А5.

Соединяем точки А, А5 плавной вогнутой линией, вычерчивая линию ростка.

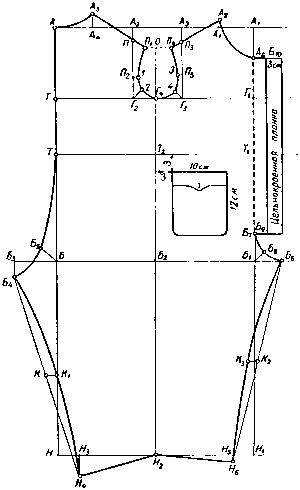

Рис. 10. Чертеж детского комбинезона.

<
