Построение проводится на основе чертежа передней половинки брюк.
Боковой срез на линии бедер. От точки Б1 влево откладываем 5,6 см (1/10 мерки полуобхвата бедер плюс 1/10 прибавки на свободное облегание; 5,2 + 0,4 = 5,6 см) и ставим точку Б3.
Ширина ягодиц. От точки Я1 влево откладываем 4,2 см (1/10 мерки полуобхвата бедер минус 1 см; 5,2—1=4,2 см) и ставим точку Я4.
От точки Я3
Средний срез (слонка). От точки Я3 вправо откладываем 1,7 см ( 1/3 величины отрезка Я3Я2) и ставим точку Я5.
От точки Т вверх восстанавливаем перпендикуляр, откладываем 3,2 см (1/10 мерки полуобхвата бедер минус 2 см; 5,2—2 = 3,2 см) и ставим точку Т7. От нее вправо проводим горизонтальную линию, откладываем по ней также 3,2 см и ставим точку Т8, соединив ее тонкой линией с точкой Я5.
Ширина в поясе. От точки Т8 радиусом влево откладываем 24 см ( 1/2 полуобхвата талии плюс 1 см, плюс 3 см на вытачку; 20+1+3 = 24 см) и на пересечении с линией талии ставим точку Т9.
От точки Я4 вверх через точку Т9 откладываем отрезок, равный отрезку Я1Т6 (по передней половинке), и ставим точку Т10. Соединяем точки Т8, Т10, вычерчивая верхний срез задней половинки.
Ширина колена. От точек К2 влево и К4 вправо откладываем в каждую сторону по 2 см и ставим соответственно точки К5, К6.
Ширина низка. От точек Н1 влево и Н2 вправо откладываем в каждую сторону по 2 см и ставим соответственно точки Н4, Н5.
Боковой срез. Соединяем точки Т10, Т9, Б3, Я4 плавной кривой, затем точки К5, Н4 прямой, вычерчивая линию бокового среза.
Шаговой срез. От точки К6 вверх к точке Я6 откладываем расстояние, равное отрезку К4Я2 на передней половинке минус 1 см, и ставим точку Я7. Соединяем точки Я7, К6 тонкой линией, середину обозначаем точкой Р. От нее влево откладываем 1 см и ставим точку Р1. Соединяем точки Я7, Р1, К6 плавной, вогнутой линией, продолжаем прямую линию до точки Н5, вычерчивая линию шагового среза.
Линия слонки. От точки Я2 вниз откладываем 0,5 см и ставим точку Я8.
От точки Я7 через точки Я8, Я5, В1, Б2 и Т8 вычерчиваем плавной кривой линию слонки, как на чертеже.
Прогиб низка. От точки Н вниз откладываем 1 см и ставим точку Н6. Соединяем точки Н4, Н6, Н5, вычерчивая линию низа.
Вытачка. Отрезок Т8Т10 делим пополам, середину обозначаем точкой В2. От нее влево и вправо откладываем по 1,5 см и ставим соответственно цифры 3 и 4. От точки В2 вниз откладываем 10—12 см и ставим точку В3. Соединяем точки 3, 4 с точкой В3, вычерчивая вытачку.
Примечание.
Если разница между полуобхватом бедер и талии превышает 15 см, следует делать две вытачки. Они располагаются перпендикулярно к отрезку Т8Т10 на расстоянии одной трети от боковых срезов. При этом раствор каждой вытачки вместо 3 см в данном примере равен 2—2,5 см.ПОСТРОЕНИЕ ЧЕРТЕЖА ЖЕНСКОГО ПЛАЩА-НАКИДКИ
Для данного чертежа возьмем условные мерки 48-го размера.
1. Полуобхват шеи — 18 см
2. Полуобхват груди второй — 48 см
3. Полуобхват талии — 38 см
4. Полуобхват бедер — 52 см
5. Ширина груди — 17,5 см
6. Высота груди — 27 см
7. Ширина плеча — 14 см
8. Ширина спины — 18 см
9. Длина спины до линии талии — 38 см
10. Длина плаща — 100 см
Вычерчиваем прямой угол, вершину обозначаем точкой А.
Глубина проймы. От точки А вниз по вертикали откладываем 22 см ( 1/2 мерки полуобхвата груди минус 2 см; 24—2 = 22 см) и ставим точку Г.
Длина талии. От точки А вниз по вертикали откладываем 38 см (мерку длины спины до линии талии) и ставим точку Т.
Линия бедер. От точки Т вниз откладываем 20 см и ставим точку Б.
Длина плаща. От точки А вниз откладываем 100 см (мерку длины плаща) и ставим точку Н. От точек А, Г, Т, Б, Н вправо проводим горизонтальные линии произвольной длины. Соединяем точки А, Г, Т, Б, Н, вычерчивая середину спины.
Росток. От точки А вправо откладываем 7 см ( 1/3 полуобхвата шеи плюс 1 см; 6+1=7 см) и ставим точку А1. От нее вверх по вертикали откладываем 2 см и ставим точку А2. Соединяем точки А, А2 вогнутой линией, вычерчивая линию ростка.
Ширина спинки. От точки А вправо откладываем 20 см (мерку ширины спины плюс 2 см; 18 + 2 = 20 см) и ставим точку А3. От нее вниз проводим вертикальную линию, на пересечении с горизонтальной от точки Г ставим точку Г1.
Скос плеча и линии бокового шва. От точки А3 вниз по вертикали откладываем 2 см и ставим точку П. От точки Г1 вправо откладываем 12 см ( 1/4 полуобхвата груди) и ставим точку Г2. От нее влево откладываем 1 см и ставим точку Г3. От точки Г2 вниз проводим вертикальную линию, на пересечении от точки Т ставим точку Т1. Соединяем точки А2, П, Г3 плавной кривой, точки Г3, Т1 прямой, заканчивая ее выше на 1 см горизонтальной линии низа, и ставим точку Н1.
Низ. Соединяем точки Н, Н1, вычерчивая линию низа.

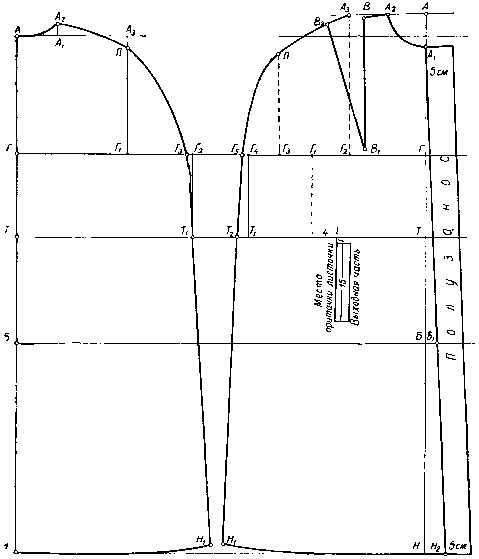

Рис. 6. Чертеж женского плаща-накидки.
ЧЕРТЕЖ ПЕРЕДА
Вычерчиваем прямой угол, вершину обозначаем точкой А.
Глубина проймы. От точки А вниз по вертикали откладываем 26 см ( 1/2 мерки полуобхвата груди плюс 2 см; 24+2=26 см) и ставим точку Г.
Длина талии. От точки А вниз по вертикали откладываем 42 см (мерку длины спины до линии талии плюс 4 см; 38+4=42 см) и ставим точку Т.
Линия бедер. От точки Т вниз откладываем 20 см и ставим точку Б.
Длина полочки. От точки А вниз откладываем 104 см (мерку длины плаща плюс 4 см; 100+4=104 см) и ставим точку Н. От точек А, Г, Т, Б, Н влево проводим горизонтальные линии произвольной длины.
Линия горловины. От точки А вниз по вертикали откладываем 6 см ( 1/3 мерки полуобхвата шеи) и ставим точку А1. От точки А влево по горизонтали откладываем 7 см ( 1/3 мерки полуобхвата шеи плюс 1 см; 6+1=7 см) и ставим точку А2. Соединяем точки А1, А2 вогнутой линией, вычерчивая линию горловины.
