Погрузка и разгрузка. Справочник груз-менеджера
Шрифт:

Приложение 2

Рекомендуемая знаковая сигнализация при перемещении грузов кранами[2]

Приложение 3

Рекомендуемое

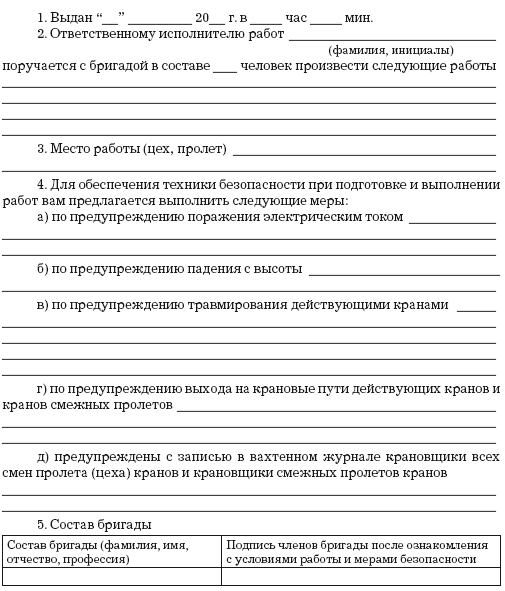

Наряд-допуск № ____

на право выхода на крановые пути и проходные галереи

мостовых и передвижных консольных кранов

для производства ремонтных и других работ

Примечания: 1. Наряд-допуск на право выхода на рельсовые пути и проходные галереи мостовых кранов для производства ремонтных и других работ выдается согласно приказу по организации руководителю работ (начальнику цеха, участка, прорабу, в подчинении которых находятся работники, производившие ремонт).

2. Наряд-допуск оформляется в двух экземплярах. Первый экземпляр выдается крановщику, второй выдается ответственному производителю работ.

Приложение 4

Рекомендуемое

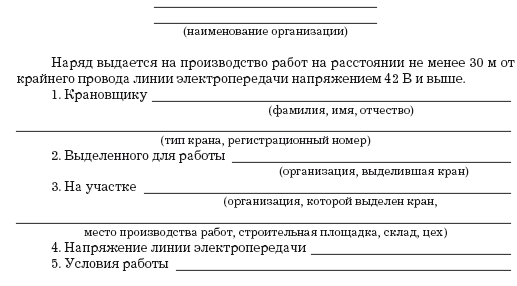

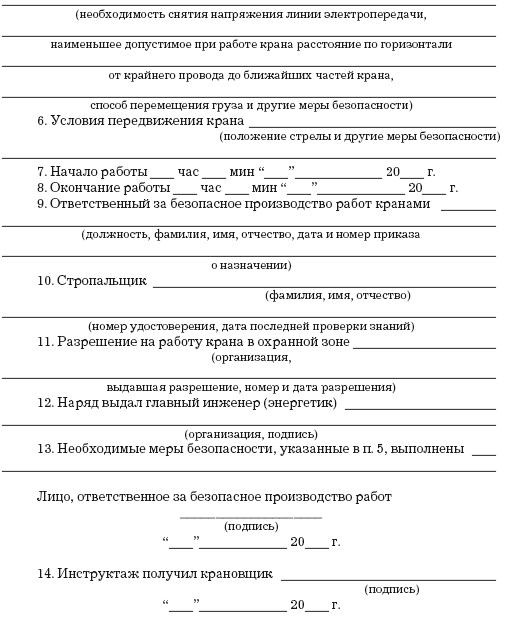

Наряд-допуск №____

на производство работ краном вблизи воздушной линии электропередачи

Примечания: 1. Наряд-допуск выписывается в двух экземплярах: первый выдается крановщику, второй – ответственному производителю работ.

2. Пункт 11 заполняется в случае работы крана в охранной зоне линии электропередачи.

3. Работы вблизи линий электропередачи выполняются в присутствии и под руководством лица, ответственного за безопасное производство работ кранами.

Приложение 5

Рекомендуемое

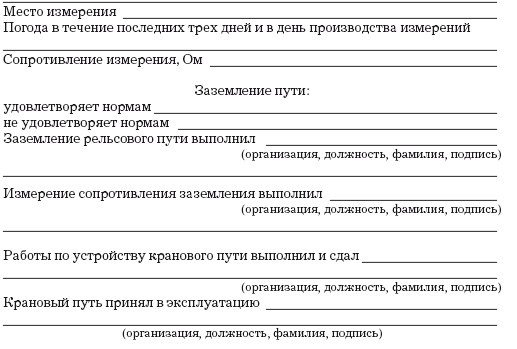

Акт сдачи-приемки кранового рельсового пути в эксплуатацию

Приложение 6

Схемы
строповки штабелируемых грузов

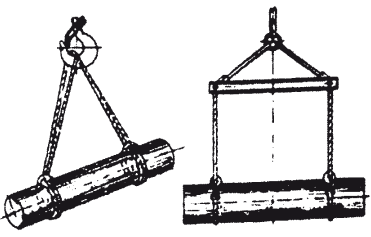

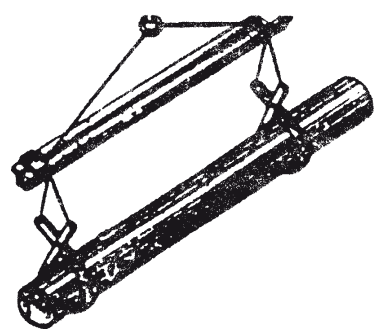

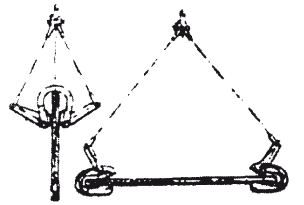

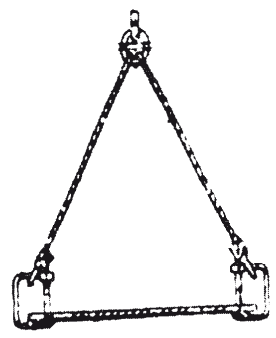

Строповка валов

Строповка коленчатого вала двигателя

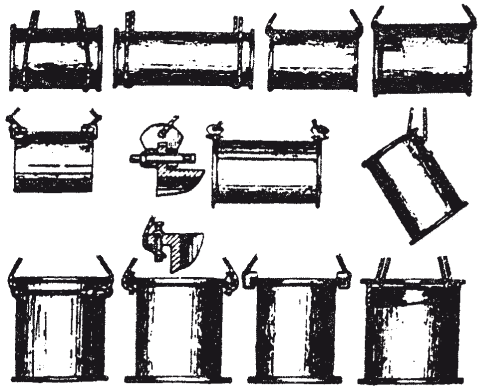

Строповка барабанов и обечаек

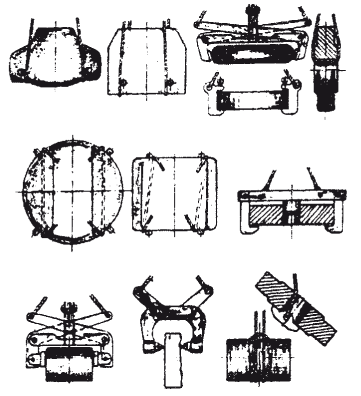

Строповка шестерен, шкивов, венцов, маховиков, бандажей

Строповка кубиков и дисков

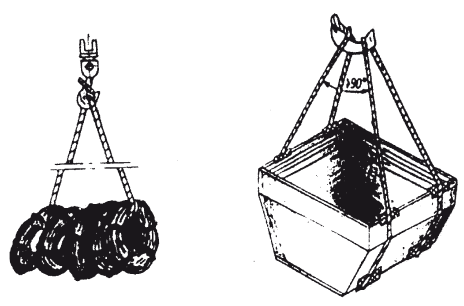

Строповка бухт проволоки, короба

Строповка деталей пресса

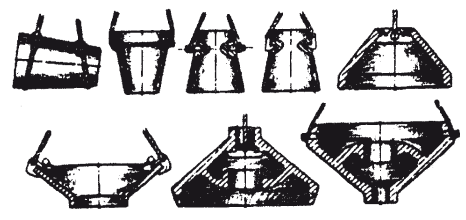

Строповка конусных деталей

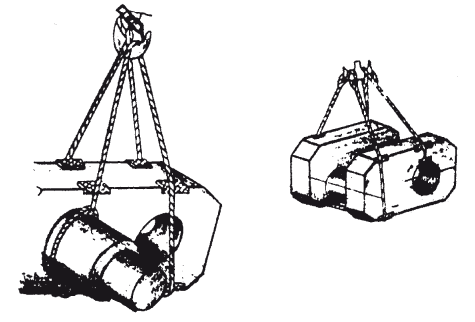

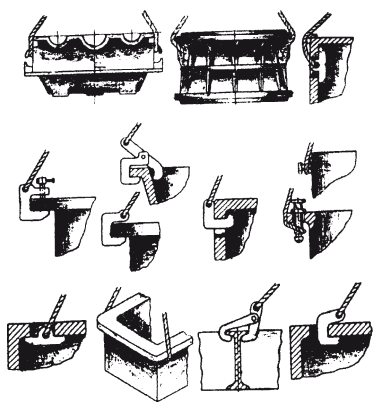

Строповка корпусов и рам

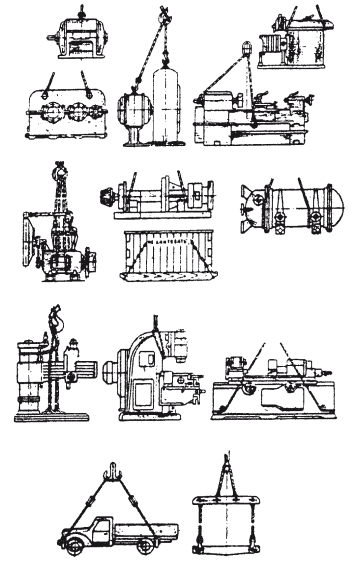

Строповка обрудования, узлов, деталей

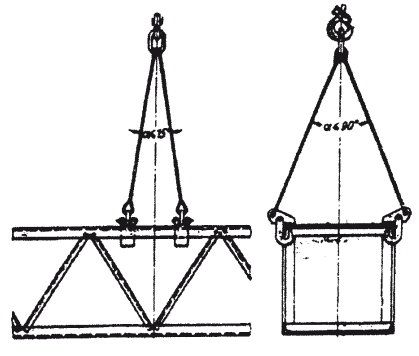

Строповка малогабаритных ферм

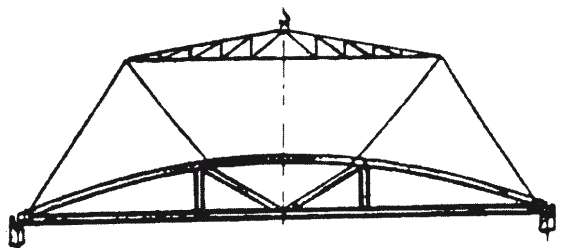

Строповка арочной фермы балансирной траверсой

Строповка железобетонной фермы балансирной траверсой

Строповка легких колонн

Строповка крупного камня

Приложение 7

Схемы строповки штабелируемых грузов

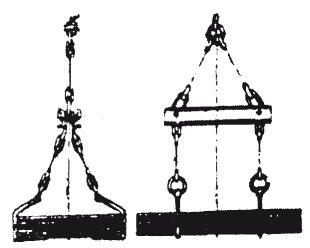

Строповка листового металла групповым стропом

Строповка листового металла рычажно-эксцентриковыми захватами

Строповка листового металла с помощью слесарных струбцин

Подхват для строповки пакета листового металла

Строповка болванки спаренными клещевыми захватами

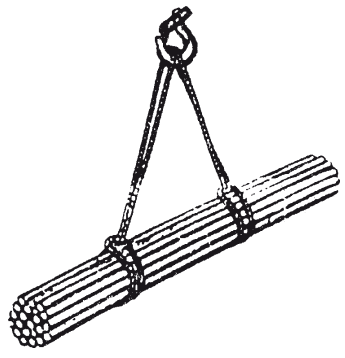

Строповка профильного стального проката

Строповка пакета траверс высоковольтной опоры

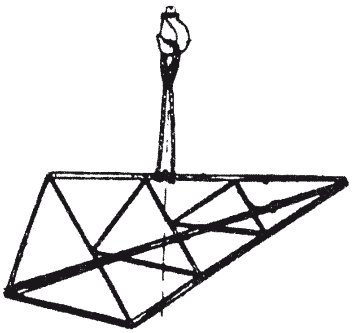

Строповка пирамидообразной конструкции высоковольтной опоры

Захват Ларина

Строповка круглых болванок

Полуавтоматическая строп-удавка

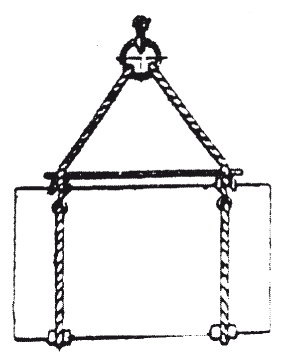

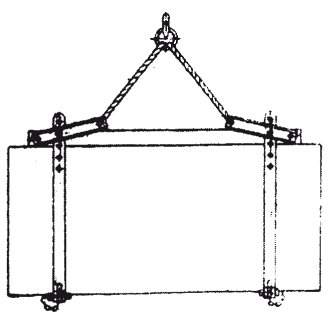

Строповка прямоугольной конструкции специальным стропом

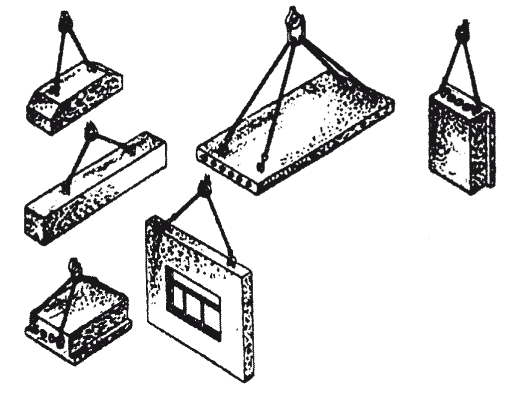

Схема строповки железобетонных изделий

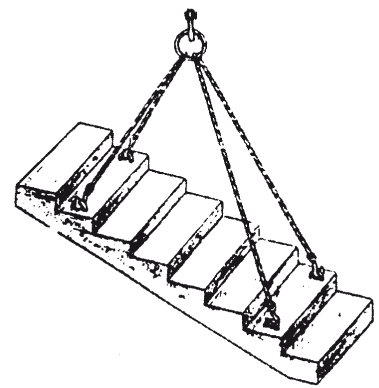

Строповка лестничного марша

Строповка перегородки траверсным захватом

Строповка крупногабаритной плиты специальной траверсой

Клещевой захват для ящиков

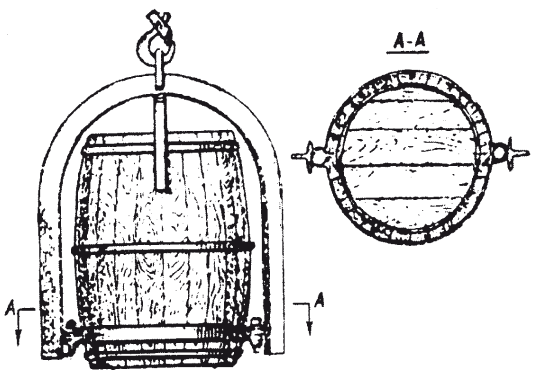

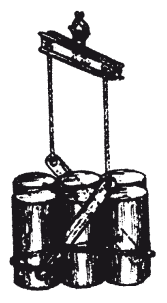

Захват для деревянных бочек

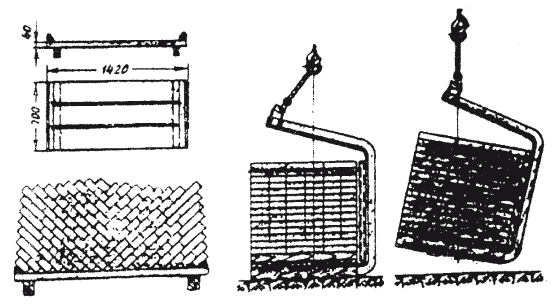

Строповка кирпича на поддоне Черны вилочным подхватом

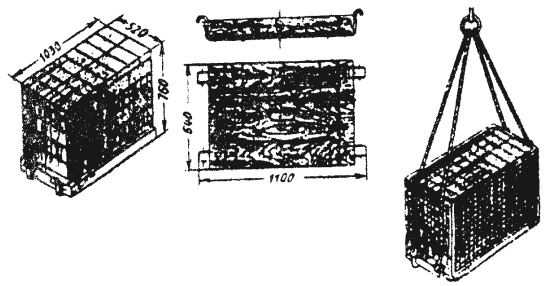

Строповка кирпича на поддоне Широкова

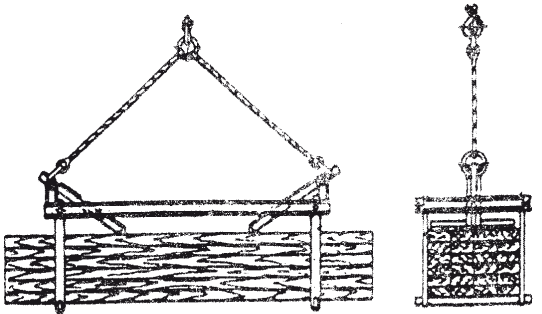

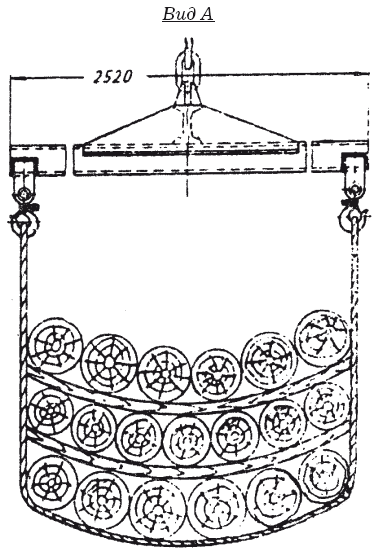

Строповка бревен захватом-траверсой

Строповка подтоварника универсальными стропами

Строповка бревен облегченным стропом со свободным крюком

Поштучная строповка бревен

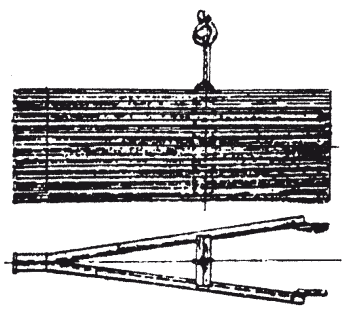

Строповка пиломатериалов рамным захватом

Приложение 8

Характеристика обрабатываемых грузов

1. В зависимости от вида, способа складирования и строповки грузы классифицируются на следующие группы:

1.1. Штучные нештабелируемые грузы – металлические конструкции, двигатели, станки, машины, механизмы, крупные железобетонные изделия и т. д. Группа штучных нештабелируемых грузов наиболее многочисленна и разнообразна по форме, поэтому единых типовых способов строповки их, пригодных для всех грузов этой группы, не существует;

1.2. Штучные штабелируемые грузы – прокатная сталь, трубы, лесо-и пиломатериалы, кирпич, шлакоблоки, типовые железобетонные изделия, плиты, панели, блоки, балки, лестничные марши, ящики, бочки и др. изделия геометрически правильной формы;

1.3. Насыпные грузы – транспортируются в таре, грейферами, транспортерами и др. Складируются в штабеля, определяющиеся углом естественного откоса материала и ограничивающих поверхностей (уголь, торф, шлак, песок, щебень, цемент, известь, мелкая металлическая стружка и т. п.);

1.4. Полужидкие пластичные грузы – грузы, обладающие способностью некоторое время сохранять приданную форму или с течением времени затвердевать. К таким грузам относятся бетонные массы, растворы, известковое тесто, битумы, смазывающие вещества и т. п. Вязкость полужидких грузов и зависание их на стенках емкостей транспортирующих средств, способность быстро схватываться и твердеть (бетон, раствор и др. грузы) затрудняют их транспортировку. Такие грузы должны транспортироваться в специальной таре;

1.5. Жидкие грузы – грузы, не имеющие определенной формы, транспортируются в бочках, бидонах, бутылях, цистернах, ковшах и т. д. (вода, жидкие горючие и смазочные вещества, кислоты, щелочи, мастики и т. д.);

1.6. Газообразные грузы транспортируются обычно под давлением в баллонах, других сосудах и трубопроводным транспортом.

2. В зависимости от массы грузы делятся на четыре категории:

2.1. Легковесные грузы – грузы массой не более 250 кг. К ним относятся такие материалы, как войлок, кожа, пакля, фанера, сухая штукатурка, легкие детали машин и др.;

2.2. Тяжеловесные грузы – грузы, масса которых находится в пределах от 250 кг до 50 т. К тяжеловесным грузам относятся все штабелируемые, насыпные, полужидкие, жидкие и нештабелируемые грузы, масса которых не превышает 50 т;

2.3. Весьма тяжелые грузы – грузы, масса которых превышает 50 т. К ним относятся штучные нештабелируемые грузы. Строповка этих грузов разрешается только стропальщикам высокой квалификации;

2.4. Мертвые грузы – особая категория грузов неизвестной массы. Мертвыми считаются грузы, закрепленные на фундаменте анкерными болтами, зарытые в землю, примерзшие к земле, прижатые другим грузом, а также поднимаемые при косой чалке. Поднимать мертвые грузы краном запрещается.

3. В зависимости от формы и размеров грузы делятся на габаритные и негабаритные:

3.1. Габаритный груз – груз, размеры которого не превышают габариты подвижного состава железных дорог, а для автомобильного и другого вида наземного безрельсового транспорта – норм, установленных Правилами дорожного движения Российской Федерации;

3.2. Негабаритный груз – груз, размеры которого выходят за габариты подвижного состава железных дорог или наземного безрельсового транспорта.

Негабаритными грузами могут быть большие котлы, машины, трансформаторы и т. п. Размеры нарушений габарита не должны превышать определенных величин, при которых еще возможна перевозка груза за счет сокращения зазора между габаритами приближения строений и подвижного состава.

В зависимости от величины нарушения габарита грузы разделяются на пять степеней негабаритности, каждая из которых имеет свои предельные очертания.

На негабаритном грузе при перевозке его по железной дороге указывается соответствующая степень негабаритности.

4. Длинномерные грузы составляют особую группу грузов (детали и узлы крупных машин, оборудование, металлоконструкции и т. п.), которые перевозятся на специальных железнодорожных платформах или трайлерах. Негабаритные, сверхгабаритные и длинномерные грузы разрешаются к перевозке в вагонах или на платформах только после утверждения схемы погрузки отделением или управлением железной дороги.

5. Грузы по степени и характеру опасности разделяются в соответствии с ГОСТ 19433 на 9 классов опасности (табл. 1).

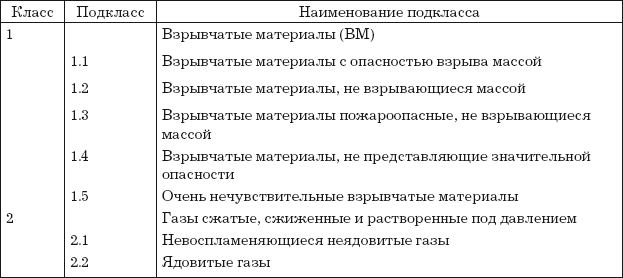

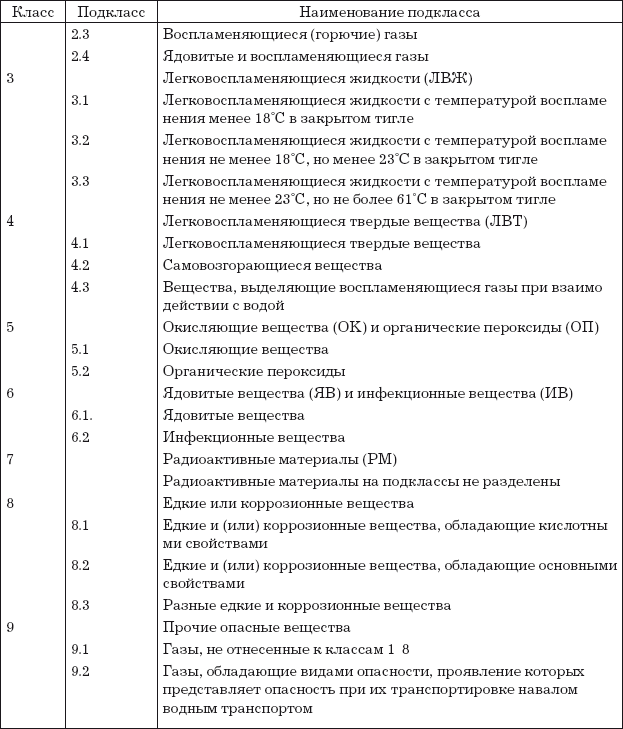

Классы опасности грузов

Таблица 1

6. Для подъема груза должны быть известны его масса, центр тяжести и схема строповки, при этом:

6.1. Определение массы груза может быть произведено по формулам:

Для простых грузов – Q = mV

Для сложных грузов – Q = m Vi;

где: Q – масса груза,

m – удельная масса (численно равна плотности) материала,

V – объем груза,

Vi – сумма всех частей объемов груза;

Удельная масса часто встречающихся материалов приведена в табл. 2.

Удельная масса материалов

Таблица 2

7. При выборе мест строповки груза необходимо определить расположение центра тяжести поднимаемого груза, для того чтобы избежать возможной аварийной перегрузки отдельных ветвей стропов грузоподъемных средств, потерю устойчивости и опрокидывание поднимаемого груза.

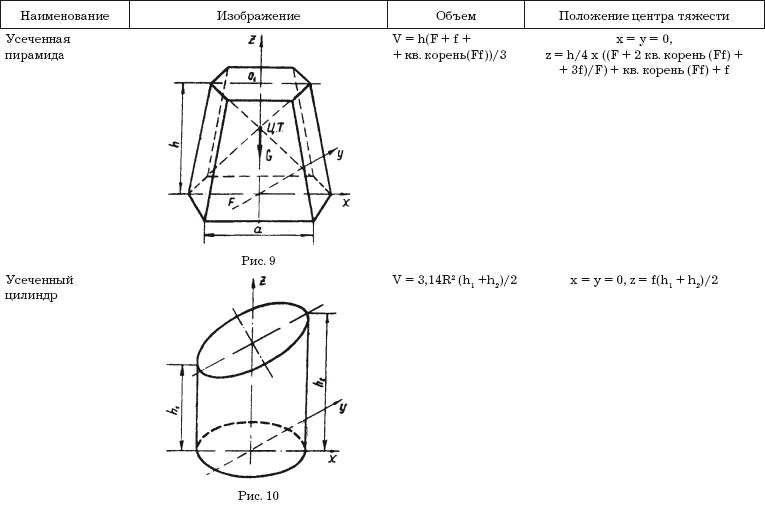

Объем и расположение центра тяжести простых геометрических фигур приведены в табл. 3.

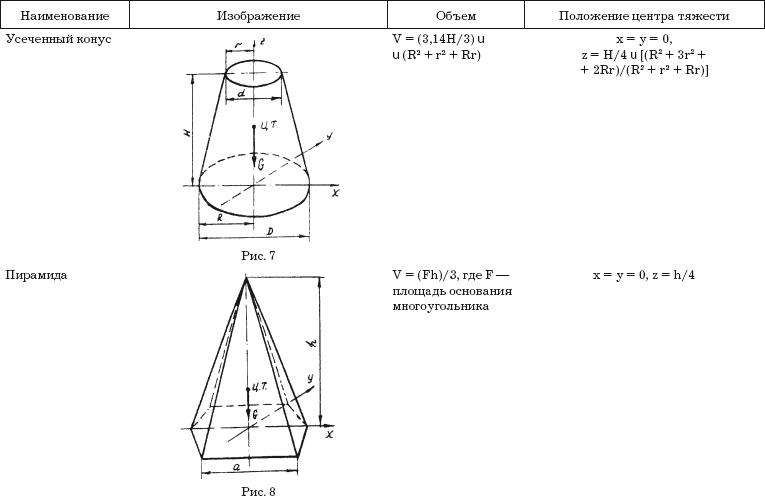

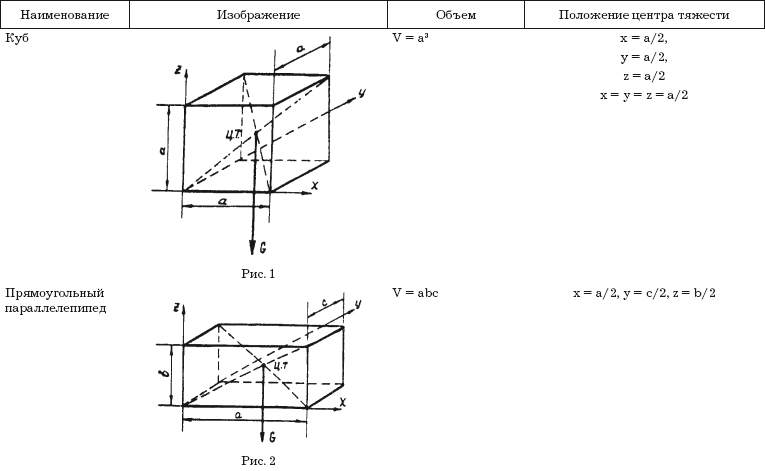

Объем и расположение центра тяжести простых геометрических фигур

Таблица 3

Приложение 9

Нормы браковки съемных грузозахватных приспособлений

Браковка съемных грузозахватных приспособлений, находящихся в эксплуатации, должна производиться согласно нормативным правовым актам, определяющим порядок, методы браковки и браковочные показатели.

При отсутствии у владельца нормативных правовых актов браковку элементов канатных и цепных стропов производят в соответствии с рекомендациями, приведенными в настоящем положении.

Канатный строп подлежит браковке, если число видимых обрывов наружных проволок каната превышает указанное в таблице.

Примечание: d – диаметр каната, мм.

Цепной строп подлежит браковке при удлинении звена цепи более 3 % от первоначального размера (рис. 1) и при уменьшении диаметра сечения звена цепи вследствии износа более 10 % (рис. 2).

Рис. 1.Увеличение звена цепи:

L0 – первоначальная длина звена, мм;

L1 – увеличенная длина звена, мм

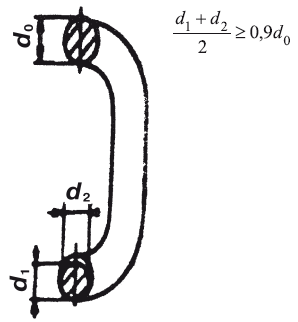

Рис. 2. Уменьшение диаметра сечения звена цепи:

d0 – первоначальны диаметр, мм;

d1, d2 – фактические диаметры сечения звена, измеренные во взаимно перпендикулярных направлениях, мм

Приложение 10

Нормы браковки канатов грузоподъемных машин

1. Браковку канатов грузоподъемных машин, находящихся в эксплуатации, проводят в соответствии с настоящим приложением.

Для оценки безопасности использования канатов применяют следующие критерии:

а) характер и число обрывов проволок (рис. 1–3), в том числе наличие обрывов проволок у концевых заделок, наличие мест сосредоточения обрывов проволок, интенсивность возрастания числа обрывов проволок;

б) разрыв пряди;

в) поверхностный и внутренний износ;

г) поверхностная и внутренняя коррозия;

д) местное уменьшение диаметра каната, включая разрыв сердечника;

е) уменьшение площади поперечного сечения проволок каната (потери внутреннего сечения)

ж) деформация в виде волнистости, корзинообразности, выдавливания проволок и прядей, раздавливания прядей, заломов, перегибов и т. п.;

з) повреждения в результате температурного воздействия или электрического дугового разряда.

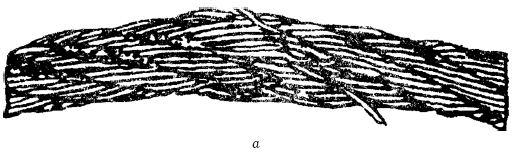

Рис. 1. Обрывы и смещения проволок каната крестовой свивки

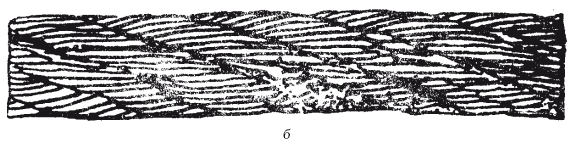

Рис. 2. Сочетание обрывов проволок с их износом:

а – в канате крестовой свивки; б – в канате односторонней свивки

Рис. 3. Обрывы проволок в зоне уравнительного блока: а – в нескольких прядях каната; б – в двух прядях в сочетании с местным износом

2. Браковку канатов, работающих со стальными и чугунными блоками, следует проводить по числу обрывов проволок в соответствии с табл. 1.

Канаты грузоподъемных машин, предназначенных для подъема людей, а также транспортирующих расплавленный или раскаленный металл, огнеопасные и ядовитые вещества, бракуют при вдвое меньшем числе обрывов проволок.

3. При уменьшении диаметра каната в результате поверхностного износа (рис. 4) или коррозии (рис. 5) на 7 % и более по сравнению с номинальным диаметром канат подлежит браковке даже при отсутствии видимых обрывов проволок.

При уменьшении диаметра каната в результате повреждения сердечника – внутреннего износа, обмятия, разрыва и т. п. (на 3 % от номинального диаметра у некрутящихся канатов и на 10 % у остальных канатов) канат подлежит браковке даже при отсутствии видимых обрывов проволок (рис. 6).

При наличии у каната поверхностного износа или коррозии проволок число обрывов как признак браковки должно быть уменьшено в соответствии с данными табл. 2.

При уменьшении первоначального диаметра наружных проволок в результате износа (см. рис. 4, д) или коррозии (см. рис. 5, д) на 40 % и более канат бракуется.

Определение износа или коррозии проволок по диаметру производится с помощью микрометра или иного инструмента, обеспечивающего аналогичную точность.

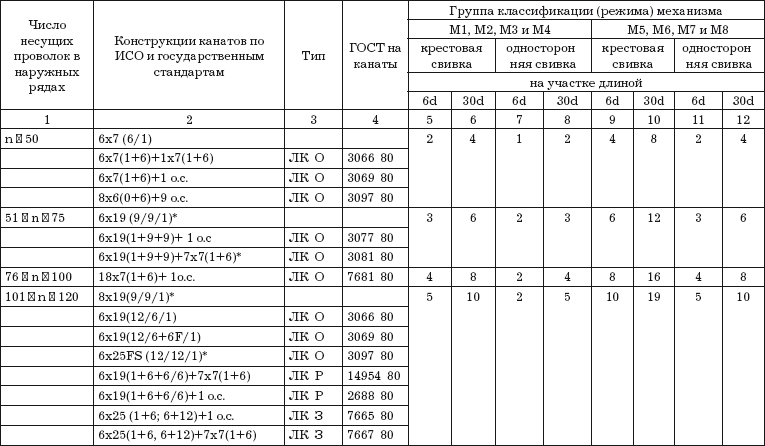

Таблица 1

Число обрывов проволок, при наличии которых канаты двойной свивки, работающие со стальными и чугунными блоками, бракуются

Примечания: 1. № – число несущих проволок в наружных прядях каната; d – диаметр каната, мм.

2. Проволоки заполнения не считаются несущими, поэтому не подлежат учету. В канатах с несколькими слоями прядей учитываются проволоки только видимого наружного слоя. В канатах со стальным сердечником последний рассматривается как внутренняя прядь и не учитывается.

3. Число обрывов не следует путать с количеством оборванных концов проволок, которых может быть в 2 раза больше.

4. Для канатов конструкций диаметром наружных проволок во внешних прядях, превышающим диаметр проволок нижележащих слоев, класс конструкции понижен и отмечен звездочкой.

5. При работе каната полностью или частично с блоками из синтетического материала или из металла с синтетической футеровкой отмечается появление значительного числа обрывов проволок внутри каната до появления видимых признаков обрывов проволок или интенсивного износа на наружной поверхности каната. Такие канаты отбраковываются с учетом потери внутреннего сечения.

6. Незаполненные строки в графе “Конструкция канатов по ИСО и государственным стандартам” означают отсутствие конструкций канатов с соответствующим числом проволок. При появлении таких конструкций канатов, а также для канатов с общим числом проволок более 300 число обрывов проволок, при которых канат бракуется, определяется по формулам, приведенным в нижней строке таблицы, причем полученное значение округляется до целого в большую сторону.

7. Канаты грузоподъемных машин, предназначенных для подъема людей, а также транспортирующих расплавленный или раскаленный металл, огнеопасные и ядовитые вещества, бракуются при вдвое меньшем числе обрывов проволок.

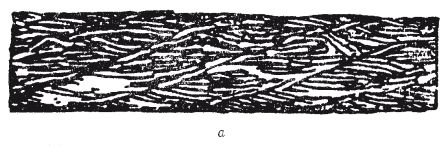

Рис. 4. Износ наружных проволок каната крестовой свивки: а – небольшие лыски в проволоках;

б – увеличенная длина лысок на отдельных проволоках; в – удлинение лысок в отдельных проволоках при заметном уменьшении диаметра проволок; г – лыски на всех проволоках, уменьшение диаметра каната; д – интенсивный износ всех наружных проволок каната (уменьшение диаметра проволок на 40 %)

Рис. 5. Поверхностная коррозия проволок каната крестовой свивки: а – начальное окисление поверхности; б – общее окисление поверхности; в – заметное окисление; г – сильное окисление; д – интенсивная коррозия

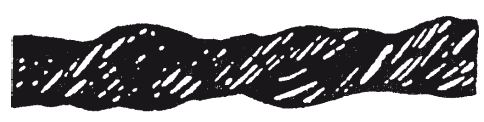

Рис. 6. Местное уменьшение диаметра каната на месте разрушения органического сердечника
