При меньшем, чем указано в табл. 1, числе обрывов проволок, а также при наличии поверхностного износа проволок без их обрыва канат может быть допущен к работе при условии тщательного наблюдения за его состоянием при периодических осмотрах с записью результатов в журнал осмотров и смены каната по достижении степени износа, указанной в табл. 2

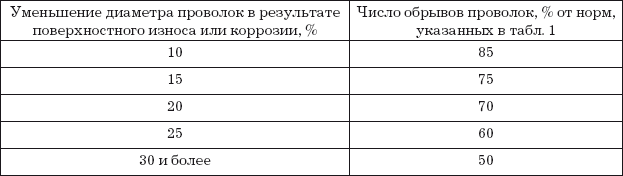

Таблица 2

Нормы браковки каната в зависимости от поверхностного износа или коррозии

Если груз подвешен на двух канатах, то каждый бракуется в отдельности, причем допускается замена одного, более изношенного, каната.

4. Для оценки состояния внутренних проволок, т. е. для контроля потери металлической части поперечного сечения каната (потери внутреннего сечения), вызванной обрывами, механическим износом и коррозией проволок внутренних слоев прядей (рис. 7), канат необходимо подвергать дефектоскопии по всей его длине. При регистрации с помощью дефектоскопа потери сечения металла проволок, достигшей 17,5 % и более, канат бракуется.

5. При обнаружении в канате одной или нескольких оборванных прядей канат к дальнейшей работе не допускается.

6. Волнистость каната характеризуется шагом и направлением ее спирали (рис. 8). При совпадении направлений спирали волнистости и свивки каната и равенстве шагов спирали волнистости Нв и свивки каната Нк канат бракуется при dв > 1,08 dк, где dв – диаметр спирали волнистости, dк – номинальный диаметр каната.

При несовпадении направлений спирали волнистости и свивки каната и неравенстве шагов спирали волнистости и свивки каната или совпадении одного из параметров канат подлежит браковке при dв > 4/3dк. Длина рассматриваемого отрезка каната не должна превышать 25dк.

7. Канаты не должны допускаться к дальнейшей работе при обнаружении: корзинообразной деформации (рис. 9); выдавливания сердечника (рис. 10); выдавливания или расслоения прядей (рис. 11); местного увеличения диаметра каната (рис. 12); местного уменьшения диаметра каната (см. рис. 6); раздавленных участков (рис. 13); перекручиваний (рис. 14); заломов (рис. 15); перегибов (рис. 16); повреждений в результате температурных воздействий или электрического дугового разряда.

Рис. 7. Уменьшение площади поперечного сечения проволок (интенсивная внутренняя коррозия)

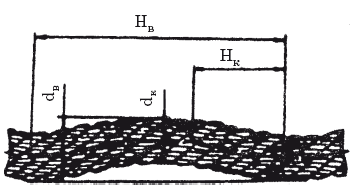

Рис. 8. Волнистость каната (объяснение в тексте)

Рис. 9. Корзинообразная деформация

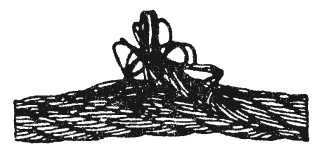

Рис. 10. Выдавливание сердечника

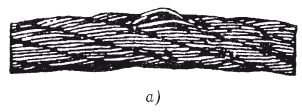

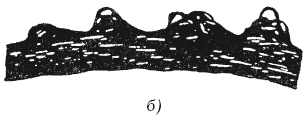

Рис. 11. Выдавливание проволок прядей:

а – в одной пряди;

б – в нескольких прядях

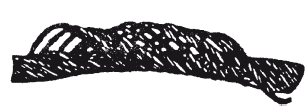

Рис. 12. Местное увеличение диаметра каната

Рис. 13. Раздавливание каната

Рис. 14. Перекручивание каната

Рис. 15. Залом каната

Рис. 16. Перегиб каната

Приложение 11Рекомендуемое

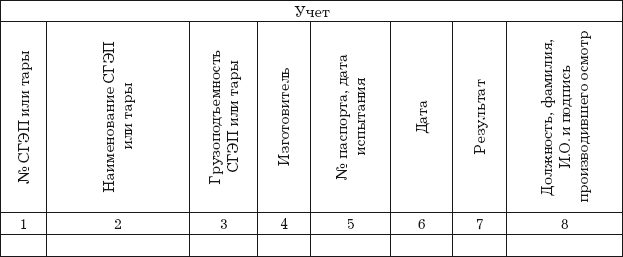

Журнал учета и периодического осмотра съемных грузозахватных приспособлений (СГЗП) и тары

Приложение 12

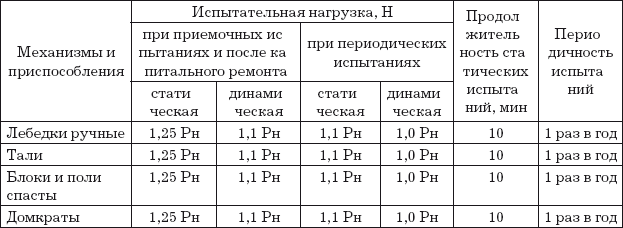

Нормы и сроки испытаний ручных грузоподъемных механизмов и приспособлений

Примечания:

1. Рн – допустимая рабочая нагрузка, кН;

2. При неудовлетворительных результатах статических испытаний динамические испытания не проводятся. Статические и динамические испытания выполняются в соответствии с программой испытаний;

3. При статическом испытании пробный груз должен находиться на высоте около 100 мм от земли или пола;

4. При испытаниях канаты (цепи) должны выдерживать испытательную нагрузку без разрывов и заметного местного удлинения у каната и вытяжки отдельных звеньев у цепей;

5. Перед испытанием подъемные механизмы и приспособления должны быть проверены (осмотрены) и при необходимости отремонтированы;

6. Все механизмы и приспособления после капитального ремонта подлежат обязательному испытанию вне зависимости от очередного срока испытания;

7. Винтовые домкраты должны подвергаться осмотру 1 раз в 3 месяца

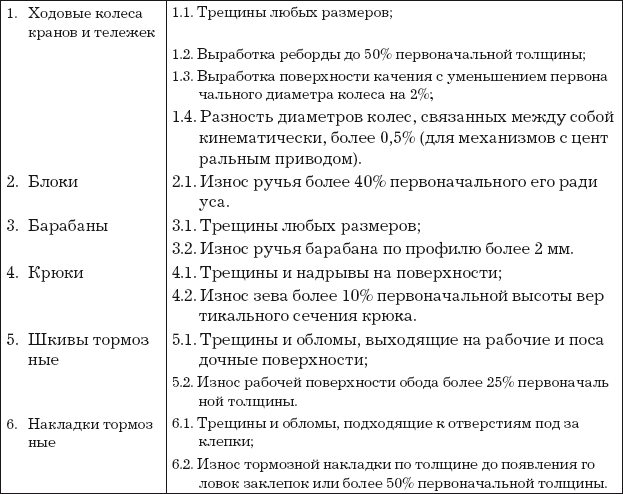

Приложение 13Предельные нормы браковки элементов грузоподъемных машин

Элементы грузоподъемных машин бракуются при наличии следующих дефектов:

Приложение 14

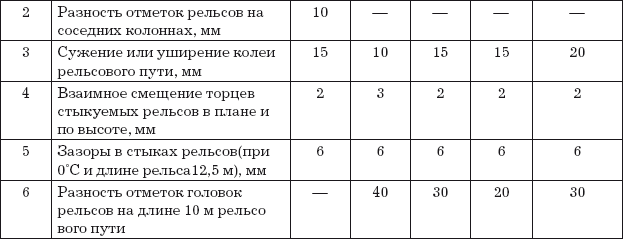

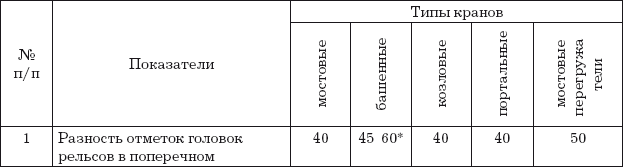

Предельные величины отклонений рельсовых путей от проектного положения (в плане и профиле)

Примечания : * – 45 мм – для ширины колеи в 4,5 м;

60 мм – для ширины колеи в 6,0 м.

1. Показатели 1 и 3 замеряются с интервалом не более 5 м на всем протяжении кранового пути.

2. При изменении температуры на 10 °C показатель 5 изменяется на 1,5 мм.

Приложение 15

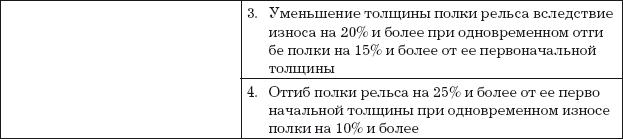

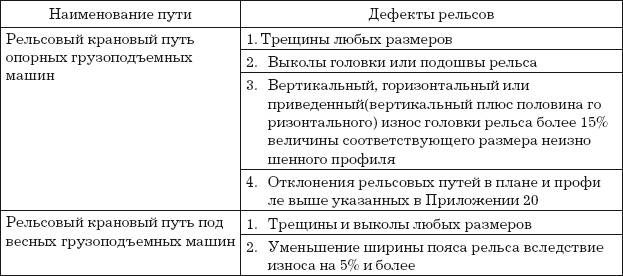

Предельные нормы браковки основных элементов рельсовых крановых путей

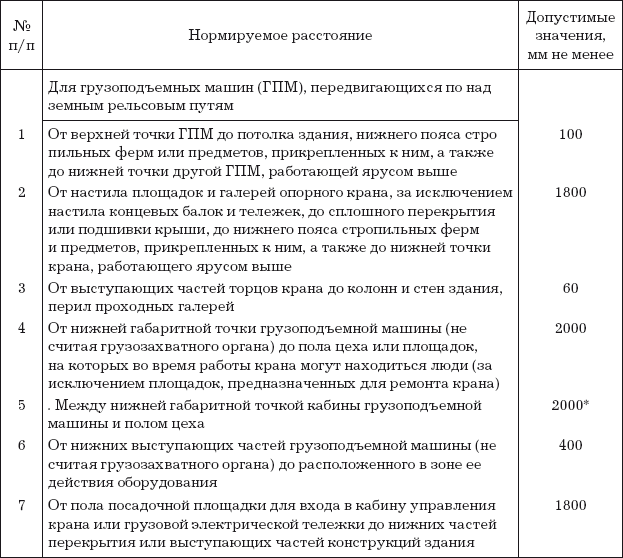

Приложение 16Минимально допустимые расстояния для установки грузоподъемных машин в зданиях, на открытых площадках, вблизи ЛЭП и котлованов

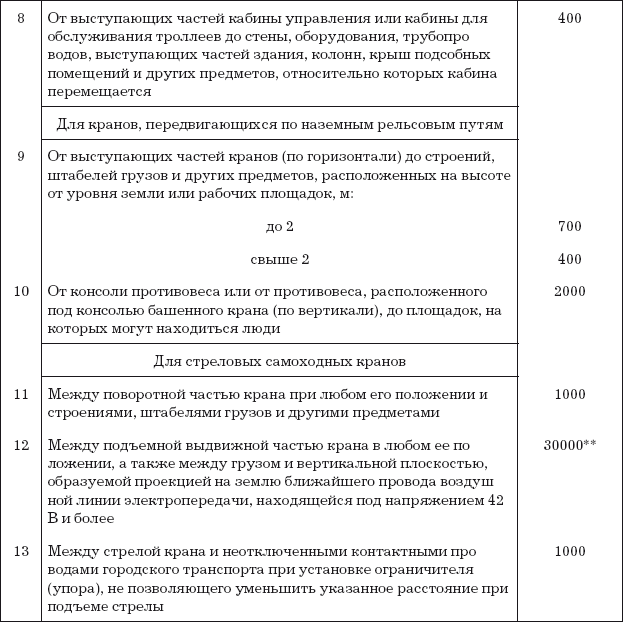

Таблица 1

Примечания : * – допускается в обоснованных случаях от 500 до 1000 мм;** – менее 30 м – с оформлением, в установленном порядке наряда-допуска.

Таблица 2

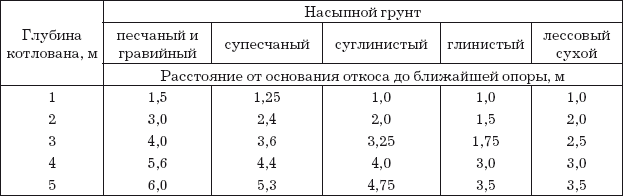

Допустимые расстояния от основания откоса котлована до ближайшей опоры стрелового передвижного крана

Приложение 17

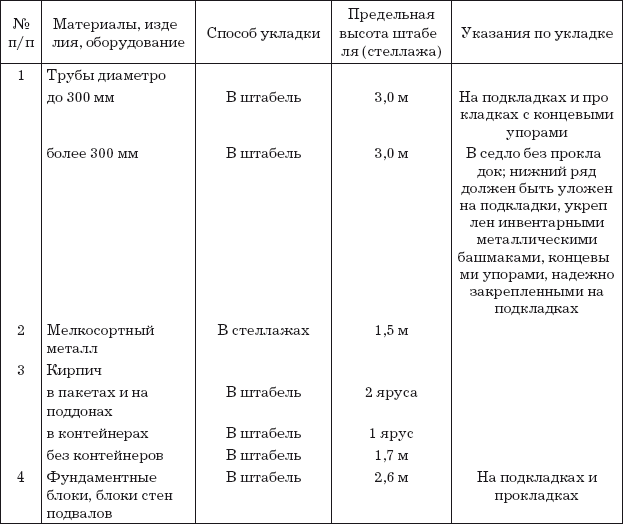

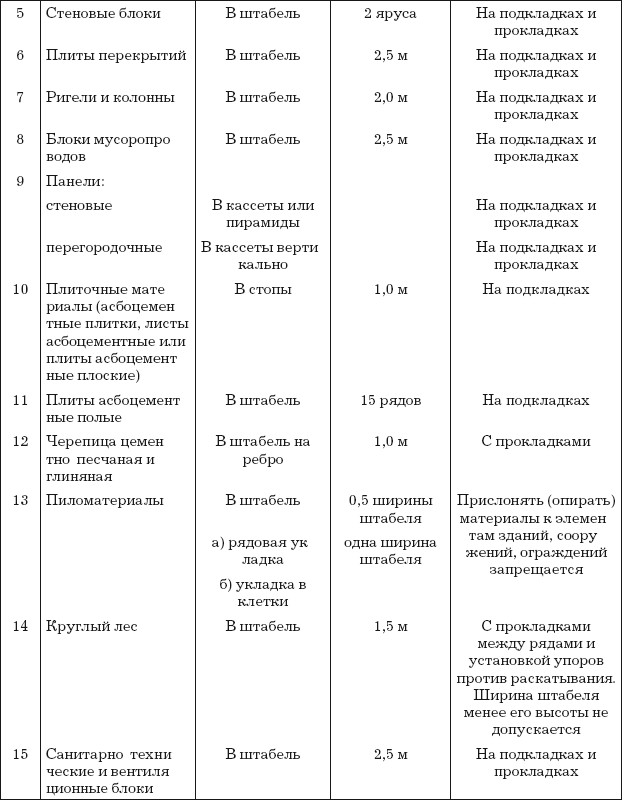

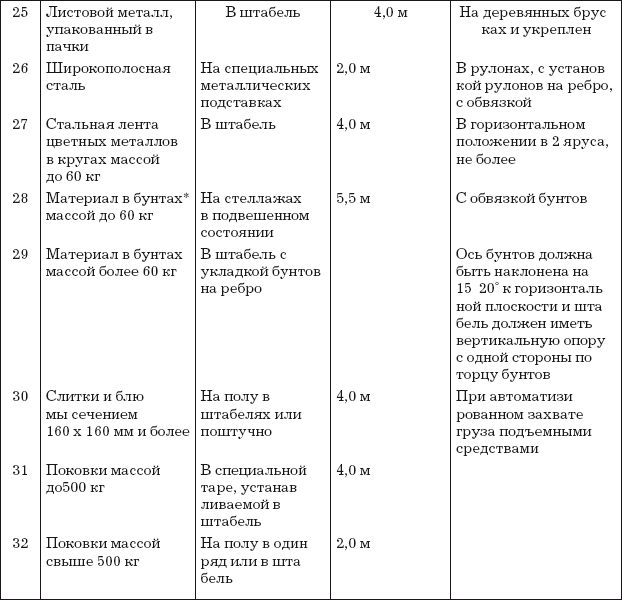

Способы и параметры укладки грузов

Примечание.

* – материал в связке, кипе.

Приложение 18Способы размещения и крепления грузов на открытом подвижном железнодорожном составе

1. Размещение и крепление лесо– и пиломатериалов

2. Размещение и крепление металлопроката

3. Размещение и крепление железобетонных, асбоцементных и других изделий и конструкций4. Размещение и крепление грузов в ящичной упаковке, грузов цилиндрической формы, грузов в контейнерах

1. Размещение и крепление лесо– и пиломатериалов

1.1. Круглый лес

1.2. Пиломатериалы

1.3. Лесо– и пиломатериалы в пакетах1.4. Лесоматериалы в специально оборудованных вагонах

1.1. Круглый лес

1.1.1. Лесоматериалы должны грузиться штабелями встык с предварительной сортировкой материала в штабеле по длине и толщине.

1.1.2. При погрузке на один вагон штабелей и пачек лесоматериалов различной длины лесоматериалы большей длины должны размещаться внизу укладки и по концам вагона.

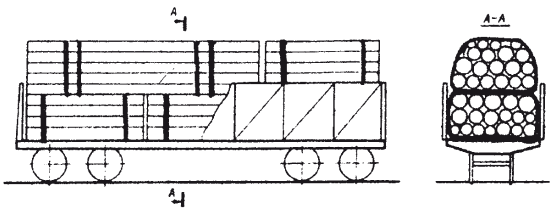

1.1.3. Лесоматериалы, погруженные в верхней суженной части габарита погрузки, должны быть подсортированы по длине по одному размеру и по толщине – не более двух-трех смежных размеров.1.1.4. Схемы размещения и крепления лесоматериалов на платформах и в полувагонах даны на рис. 1.1; 1.2; 1.3; 1.4.

1.2. Пиломатериалы

1.2.1. Пиломатериалы должны грузиться так, чтобы обеспечивалось их плотное прилегание друг к другу и к ограждающим стойкам.

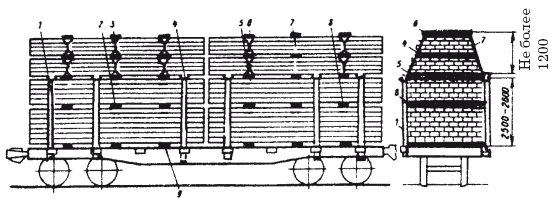

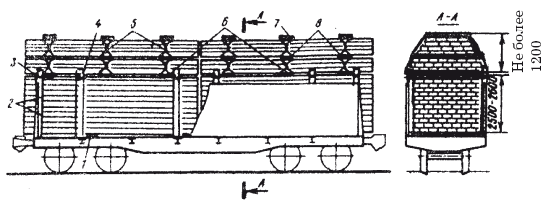

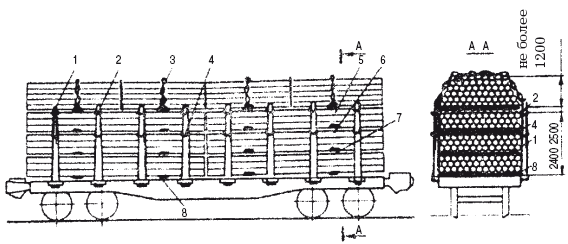

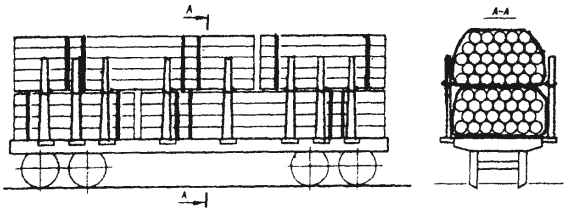

Рис. 1.1:

1 – боковые стойки; 2 —верхние поперечные крепления; 3 – обвязка “шапки”; 4 – средние поперечные крепления; 5 – удлиненные прокладки; 6 – прокладки; 7 – утолщенные прокладки; 8 – подкладки

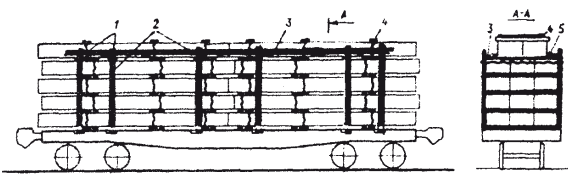

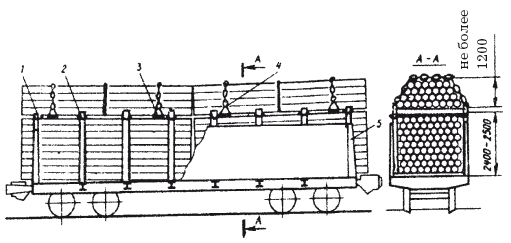

Рис. 1.2: 1 – боковые стойки; 2 – верхние поперечные крепления; 3 – удлиненные прокладки; 4 – обвязки “шапки”; 5 – проволочные закрепления крайних стоек

1.2.2. Толщина досок или брусьев в каждом ряду штабеля должна быть одинаковой.

1.2.3. Каждый штабель пиломатериалов длиной 2,7–5 м должен ограждаться с боков двумя парами стоек, длиной от 5 до 8 м – тремя парами стоек, длиной от 8 до 12 м – четырьмя парами стоек.

1.2.4. Лесо– и пиломатериалы длиной до 1,6 м должны грузиться вдоль полувагона с вертикальной сплошной оторцовкой грузом торцовых дверей и боковых стен полувагона по всей длине.

1.2.5. Схемы размещения и крепления пиломатериалов на платформах и в полувагонах даны на рис. 1.5; 1.6; 1.7.

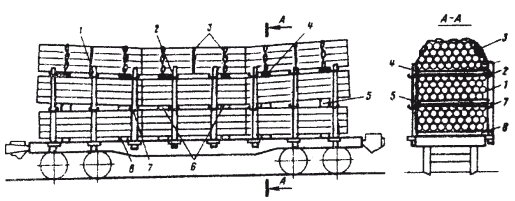

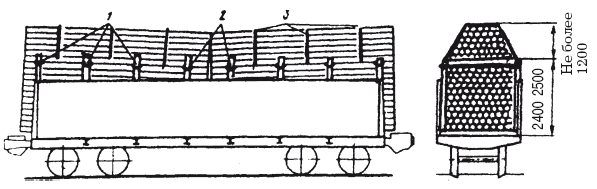

Рис. 1.3:

1 – боковые стойки; 2 – верхние поперечные крепления; 3 – обвязки “шапки”; 4 — удлиненные прокладки; 5 – утолщенные прокладки; 6 — прокладки; 7 – средние поперечные крепления; 8 – подкладки

Рис. 1.4:

1 – боковые стойки; 2 – верхние поперечные крепления; 3 – обвязки “шапки”

1.3. Лесо– и пиломатериалы в пакетах

1.3.1. Пиломатериалы и круглые лесоматериалы длиной до 8 м должны перевозиться в пакетах, увязанных многооборотными полужесткими стропами, и их размещение в вагонах производится без применения подкладок и прокладок.

1.3.2. Пакеты из круглых лесоматериалов длиной менее 3 м, пиломатериалов длиной до 1,5 м должны перевозиться в полувагонах с закрытыми торцовыми дверями и с установкой торцовых щитов.

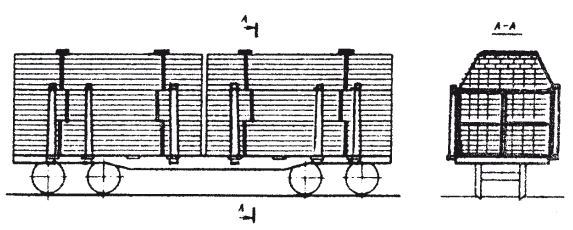

Рис. 1.5:

1 – боковая стойка; 2 – прокладки; 3 – верхние поперечные крепления;

4 – промежуточные прокладки; 5 – удлиненные прокладки; 6 – верхние поперечные бруски; 7 – проволочные увязки “шапки”; 8 – утолщенные прокладки; 9 – подкладки

Рис. 1.6:

1 – подкладки; 2 – проволочные закрепления крайних стоек; 3 – верхние поперечные крепления, 4 — боковые стойки; 5 – проволочные увязки “шапки”; 6 – удлиненные прокладки, 7— верхние поперечные бруски: 8 – промежуточные прокладки

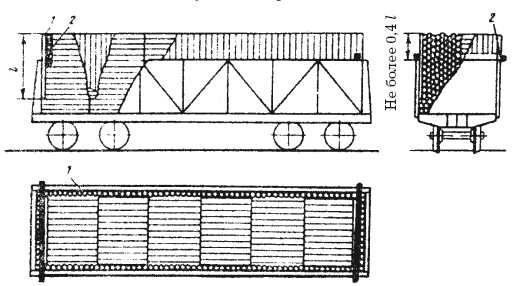

Рис. 1.7: 1 – оторцовка; 2 – доски, скрепляющие оторцовку

1.3.3. Пакеты пиломатериалов 1350 х 1300 мм и длиной свыше 1500 мм должны укладываться в полувагоны без стоек и прокладок в два ряда по ширине, в два яруса по высоте, в несколько штабелей по длине вагона (в зависимости от длины пакета) с укладкой поверх второго яруса трапецеидальных пакетов “шапки” и их закреплением за основание пакетов второго яруса с использованием концов цепей многооборотных полужестких стропов.

1.3.4. Пакеты пиломатериалов длиной 3 м и более размещаются на платформе без прокладок до высоты стоек и крепятся как непакетированные пиломатериалы.

1.3.5. Пакеты из круглых лесоматериалов длиной от 3 до 8 м на платформу и в полувагон должны грузиться в два яруса по высоте без подкладок и прокладок.

1.3.6. Схемы размещения и крепления лесо– и пиломатериалов в пакетах на платформах и в полувагонах даны на рис. 1.8; 1.9; 1.10; 1.11, в брусково-проволочной обвязке – на рис. 1.12, в пакетах, обвязанных стальной лентой, – на рис. 1.13 и 1.14.

Рис. 1.8:

1 – проушина; 2 – цепь для закрепления; 3 – проволочная закрутка

Рис. 1.9

Рис. 1.10

Рис. 1.11

Рис. 1.12:

1 – верхние поперечные крепления; 2 – боковые стойки; 3 – продольные доски; 4 – соединительные доски; 5 – упорные бруски

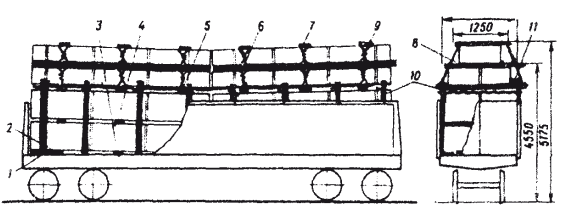

Рис. 1.13:

1 – упор; 2 — утолщенная подкладка; 3 — средняя подкладка; 4 — межпакетная прокладка; 5, 6 – нижняя и средняя удлиненные прокладки;

7 – прижимной брусок; 8 — упорные доски; 9 — проволочная увязка “шапки”; 10 — стяжка стоек; 11 — распорная доска

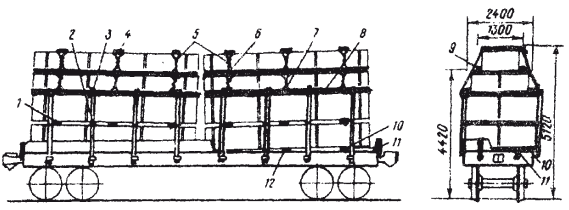

Рис. 1.14: 1 – межпакетная прокладка; 2 — средняя стяжка стоек; 3 — верхняя стяжка стоек; 4 — прижимной брусок; 5 – проволочная увязка; 6, 7 – средняя и нижняя удлиненные прокладки; 8 — распорные доски; 9 — упорные доски; 10 — утолщенная подкладка; 11 – упор; 12 — средняя подкладка

1.4. Лесоматериалы в специально оборудованных вагонах

1.4.1. Для перевозки круглых лесоматериалов используются также четырехосные платформы грузоподъемностью 61 т со стационарно установленными металлическими рамами (с закреплением в стоечных скобах), обеспечивающими наклон штабелей груза к середине платформы и крепление груза в верхних стойках рамы с помощью цепей и с загрузкой в пределах обычного или зонального габаритов.

1.4.2. Схемы размещения и крепления лесоматериалов в специально оборудованных вагонах даны на рис. 1.15; 1.16; 1.17; 1.18; 1.19; 1.20.

2. Размещение и крепление металлопроката

2.1. Сортовая прокатная сталь

2.2. Листовой металл в пачках

2.3. Листовой металл толщиной 6-160 мм

2.4. Слябы

2.5. Рулоны2.6. Трубы
