Ответ. Могут быть применены в электроустановках до 1 кВ, когда требования к автоматическому отключению питания не могут быть выполнены, а применение других защитных мер невозможно либо нецелесообразно.
Вопрос 260. Каким должно быть сопротивление относительно локальной земли изолирующего пола и стен изолирующих помещений, зон и площадок?
Ответ. В любой точке должно быть не менее:
50 кОм при номинальном напряжении электроустановки до 500 В включительно, измеренное мегомметром на 500 В;
100 кОм при номинальном напряжении электроустановки
Вопрос 261. При каких условиях допускается для изолирующих (непроводящих) помещений, зон и площадок использование электрооборудования класса 0?
Ответ. Допускается при соблюдении, по крайней мере, одного из следующих условий:
ОПЧ удалены одна от другой и от сторонних проводящих частей не менее чем на 2 м. Допускается уменьшение этого расстояния вне зоны досягаемости до 1,25 м;
ОПЧ отделены от сторонних проводящих частей барьерами из изоляционного материала. При этом расстояния не менее указанных в предыдущем пункте должны быть обеспечены с одной стороны барьера;
сторонние проводящие части покрыты изоляцией, выдерживающей испытательное напряжение не менее 2 кВ в течение 1 мин.
В изолирующих помещениях (зонах) не должен предусматриваться защитный проводник.
Вопрос 262. Какие классы электрооборудования следует применять в электроустановках до 1 кВ (в соответствии с требованиями ГОСТ 12.2.007 «ССБТ. Изделия электротехнические. Общие требования безопасности»)?
Ответ. Следует применять в соответствии с табл. 1.7.3.

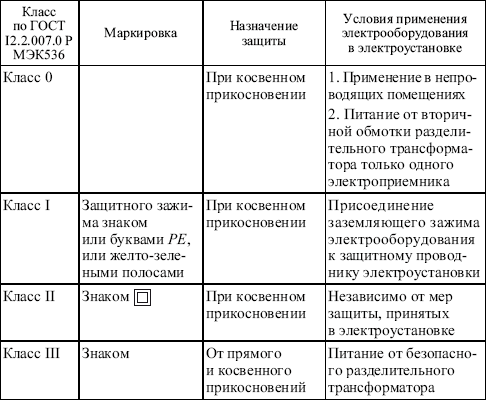

Таблица 1.7.3
Применение электрооборудования в электроустановках до 1 кВ
Вопрос 263. Каким должно быть напряжение на заземляющем устройстве при стекании с него тока замыкания на землю?
Ответ. Эта величина не должна, как правило, превышать 10 кВ. Напряжение выше 10 кВ допускается на заземляющих устройствах, с которых исключен вынос потенциалов за пределы зданий и внешних ограждений электроустановок. При напряжении на заземляющем устройстве более 5 кВ должны быть предусмотрены меры по защите изоляции отходящих кабелей связи и телемеханики и по предотвращению выноса опасных потенциалов за пределы электроустановки.
Вопрос 264. Какой должна быть нормированная величина сопротивления заземляющего устройства?
Ответ. Должна быть в любое время года не более 0,5 Ом с учетом сопротивления естественных и искусственных заземлителей.
Вопрос 265. Как должны быть проложены продольные заземлители?
Ответ. Должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине 0,5–0,7 м от поверхности земли и на расстоянии 0,8–1,0 м от фундаментов или оснований оборудования. Допускается увеличение расстояния от фундаментов или оснований оборудования до 1,5 м с прокладкой одного заземлителя для двух рядов оборудования, если стороны обслуживания обращены друг к другу, а расстояние между основаниями или
фундаментами двух рядов не превышает 3,0 м.Вопрос 266. Как следует прокладывать поперечные заземлители?
Ответ. Следует прокладывать в удобных местах между оборудованием на глубине 0,5–0,7 м от поверхности земли. Расстояние между ними рекомендуется принимать увеличивающимся от периферии к центру заземляющей сетки. При этом первое и последующие расстояния, начиная от периферии, не должны превышать соответственно 4,0; 5,0; 6,0; 7,5; 9,0; 11,0; 13,5; 16,0; 20,0 м. Размеры ячеек заземляющей сетки, примыкающих к местам присоединения нейтралей силовых трансформаторов и короткозамыкателей к заземляющему устройству, не должны превышать 6x6 м.
Вопрос 267. Какое время следует принимать в качестве расчетного времени воздействия при определении значения допустимого напряжения прикосновения?
Ответ. Следует принимать сумму времени действия защиты и полного времени отключения выключателя. При определении допустимых значений напряжений прикосновения у рабочих мест, где при производстве оперативных переключений могут возникнуть КЗ на конструкции, доступные для прикосновения производящему переключения персоналу, следует принимать время действия резервной защиты, а для остальной территории – основной защиты.
Вопрос 268. Какими должны быть расстояния между продольными и поперечными искусственными заземлителями?
Ответ. Оно не должно превышать 30 м, а глубина их заложения должна быть не менее 0,3 м. Для снижения напряжения прикосновения у рабочих мест в необходимых случаях может быть выполнена подсыпка щебня слоем толщиной 0,1–0,2 м.
Вопрос 269. Какие дополнительные требования необходимо выполнить с учетом требований, изложенных в ответах на вопросы 267 и 268?
Ответ. Необходимо дополнительно:
прокладывать заземляющие проводники, присоединяющие оборудование или конструкции к заземлителю, в земле на глубине не менее 0,3 м;
прокладывать продольные и поперечные горизонтальные заземлители (в четырех направлениях) вблизи мест расположения заземляемых нейтралей силовых трансформаторов, короткозамыкателей.
Вопрос 270. В чем состоят требования настоящих Правил по отношению к способам заземления оград?
Ответ. Внешнюю ограду электроустановок не рекомендуется присоединять к заземляющему устройству. Если от электроустановки отходят ВЛ 110 кВ и выше, то ограду следует заземлить с помощью вертикальных заземлителей длиной 2–3 м, установленных у стоек ограды по всему ее периметру через 20–50 м. Установка таких заземлителей не требуется для ограды с металлическими звеньями и с теми стойками из железобетона, арматура которых электрически соединена с металлическими звеньями ограды. В местах примыкания внешней ограды к зданиям и сооружениям, а также в местах примыкания к внешней ограде внутренних металлических ограждений должны быть выполнены кирпичные или деревянные вставки длиной не менее 1 м. При выполнении заземляющего устройства по допустимому сопротивлению с этой целью должен быть проложен горизонтальный заземлитель с внешней стороны ограды на расстоянии 1 м от нее и на глубине 1 м. Этот заземлитель следует присоединять к заземляющему устройству не менее чем в четырех точках.
