Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний. Разделы 1, 6, 7

Ответ. В таких помещениях необходимо предусматривать защиту не только для людей, но и животных, для чего должна быть выполнена дополнительная система уравнивания потенциалов, соединяющая все открытые и сторонние проводящие части, доступные одновременному прикосновению (трубы водопровода, вакуумпровода, металлические ограждения стойл, металлические привязи и др.).

Вопрос 348. Что должно быть выполнено в зоне размещения животных в полу?

Ответ. Должно быть выполнено выравнивание потенциалов при помощи металлической сетки или другого устройства, которое должно быть соединено с дополнительной системой уравнивания потенциалов.

Вопрос 349. Что должны обеспечивать устройства выравнивания и уравнивания потенциалов?

Ответ. Должны обеспечивать в нормальном режиме работы электрооборудования напряжение прикосновения не более 0,2 В, а в аварийном режиме при времени отключения более указанного в табл.1.7.6 для электроустановок в помещениях с повышенной опасностью, особо опасных и в наружных установках – не более 12 В.

Вопрос 350. Какая дополнительная защита от прямого прикосновения должна быть для всех групповых цепей, питающих штепсельные розетки?

Ответ. Должна быть дополнительная защита при помощи УЗО с номинальным отключающим дифференциальным током не более 30 мА.

Вопрос 351. Какая должна быть выполнена защита в животноводческих помещениях, в которых отсутствуют условия, требующие выполнения выравнивания потенциалов?

Ответ. Должна быть выполнена защита при помощи УЗО с номинальным отключающим дифференциальным током не менее 100 мА, устанавливаемых на вводном щитке.

1.9. Изоляция электроустановок

Область применения. Определения

Вопрос 352. Какая область распространения настоящего раздела ПУЭ?

Ответ. Распространяется на выбор изоляции электроустановок переменного тока на номинальное напряжение 6-750 кВ.

Вопрос 353. Что является длиной пути утечки изоляции (изолятора) или составной изоляционной конструкции?

Ответ. Является наименьшее расстояние по поверхности изоляционное детали между металлическими частями разного потенциала.

Вопрос 354. Что представляет собой эффективная длина пути утечки?

Ответ. Представляет собой часть длины пути утечки, определяющая электрическую прочность изолятора или изоляционной конструкции в условиях загрязнения и увлажнения.

Вопрос 355. Как определяется удельная эффективная длина пути утечки?

Ответ. Определяется как отношение эффективной длины пути утечки к наибольшему рабочему межфазному напряжению сети, в которой работает электроустановка.

Вопрос 356. Что такое коэффициент использования длины пути утечки?

Ответ. Это поправочный коэффициент, учитывающий эффективность использования длины пути, утечки изолятора или изоляционной конструкции.

Вопрос 357. Что представляет собой степень загрязнения (СЗ)?

Ответ. Это показатель, учитывающий влияние загрязненности атмосферы на снижение электрической прочности изоляции электроустановок.

Вопрос 358. Что такое карта степеней загрязнения (КСЗ)?

Ответ. Это географическая карта, районирующая территорию по СЗ.

Общие требования

Вопрос 359. Как должен производиться выбор изоляторов или изоляционных конструкций из стекла и фарфора?

Ответ. Должен производиться по удельной эффективной длине пути утечки в зависимости от СЗ в месте расположения электроустановки и ее номинального напряжения. Может производиться также по разрядным характеристикам в загрязненном и увлажненном состоянии.

Вопрос 360. Как должен производиться выбор полимерных изоляторов или конструкций в зависимости от СЗ и номинального напряжения электроустановки?

Ответ. Должен производиться по разрядным характеристикам в загрязненном и увлажненном состоянии.

Вопрос 361. Как должно производиться определение СЗ?

Ответ. Должно производиться в зависимости от характеристик источников загрязнения и расстояния от них до электроустановки (см. табл. 1.9.3–1.9.18 настоящих Правил). Если использование этих таблиц невозможно, то определение СЗ следует производить по КСЗ.

Вопрос 362. Как должна определяться длина пути утечки L (см) изоляторов и изоляционных конструкций?

Ответ. Должна определяться по формуле:

L = _э Uk,

где _э– удельная эффективная длина пути утечки, приведенная в табл. 1.9.1, см/кВ;

U– наибольшее рабочее междуфазное напряжение, кВ;

k– коэффициент использования длины пути утечки (см. табл. 1.9.44-1.9.53 настоящих Правил).

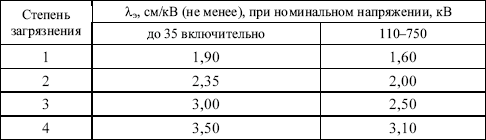

Таблица 1.9.1

Удельная эффективная длина пути утечки поддерживающих гирлянд изоляторов и штыревых изоляторов ВЛ на металлических и железобетонных опорах, внешней изоляции электрооборудования и изоляторов ОРУ

Удельная эффективная длина пути утечки поддерживающих гирлянд и штыревых изоляторов ВЛ на высоте более 1 000 м над уровнем моря должна быть увеличена по сравнению с нормированной в табл. 1.9.1:

от 1 000 до 2 000 м – на 5 %;

от 2 000 до 3 000 м – на 10 %;

от 3 000 до 4 000 м – на 15 %.

Изоляция ВЛ

Вопрос 363. Как определяется количество подвесных тарельчатых изоляторов в поддерживающих гирляндах и в последовательной цепи гирлянд специальной конструкции (V-образных, -образных, -образных, и других, составленных из изоляторов одного типа) для ВЛ на металлических и железобетонных опорах?

Ответ. Определяется по формуле:

где L_и – длина пути утечки одного изолятора по стандарту или техническим условиям на изолятор конкретного типа, см. Если расчет m не дает целого числа, то выбирают следующее целое число.
