Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний. Разделы 1, 6, 7

Ответ. Проводимость заземляющих проводников сечением до 25 мм² по меди или равноценное ему из других материалов должна составлять не менее 1/3 проводимости фазных проводников. Как правило, не требуется применение медных проводников сечением более 25 мм², алюминиевых – 35 мм², стальных – 120 мм².

Вопрос 293. Какое сечение должен иметь заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках до 1 кВ?

Ответ. Должен иметь сечение не менее: медный – 10 мм², алюминиевый – 16 мм², стальной – 75 мм².

Вопрос 294. Какой опознавательный знак должен быть предусмотрен у мест ввода заземляющих проводников в здания?

Ответ. Должен быть предусмотрен знак.

Главная заземляющая шина

Вопрос 295. Что следует использовать в качестве главной заземляющей шины внутри вводного устройства?

Ответ. Следует использовать шину РЕ.

Вопрос 296. Какие требования предъявляются к главной заземляющей шине?

Ответ. Ее сечение должно быть не менее сечения PE(PEN) – проводника питающей линии. Она должна быть, как правило, медной. Допускается применение ее из стали. Применение алюминиевых шин не допускается.

Вопрос 297. Какие требования предъявляются к установке главной заземляющей шины?

Ответ. В местах, доступных только квалифицированному персоналу, например, щитовых помещениях жилых домов, ее следует устанавливать открыто. В местах, доступных посторонним лицам, например, подъездах или подвалах домов, она должна иметь защитную оболочку – шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак.

Вопрос 298. Как должна быть выполнена главная заземляющая жила в случае, если здание имеет несколько обособленных вводов?

Ответ. Должна быть выполнена для каждого вводного устройства.

Защитные проводники (РЕ-проводники)

Вопрос 299. Какие проводники могут использоваться в качестве PE-проводников в электроустановках до 1 кВ?

Ответ. Могут использоваться:

специально предусмотренные проводники: жилы многожильных кабелей, изолированные или неизолированные провода в общей оболочке с фазными проводами, стационарно проложенные изолированные или неизолированные проводники;

ОПЧ электроустановок: алюминиевые оболочки кабелей, стальные трубы электропроводов, металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления;

некоторые сторонние проводящие части: металлические строительные конструкции зданий и сооружений (фермы, колонны и т. п.), арматура железобетонных строительных конструкций зданий при условии выполнения требований, приведенных в ответе на вопрос 300, металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т. п.).

Вопрос 300. Могут ли быть использованы в качестве РЕ-проводников сторонние проводящие части?

Ответ. Они могут быть использованы, если отвечают требованиям настоящей главы к проводимости и, кроме того, одновременно отвечают следующим требованиям:

непрерывность электрической цепи обеспечивается либо их конструкцией, либо соответствующими соединениями, защищенными от механических, химических и других повреждений;

их демонтаж невозможен, если не предусмотрены меры по сохранению непрерывности цепи и ее проводимости.

Вопрос 301. Что не допускается использовать в качестве PE-проводников?

Ответ. Не допускается использовать:

металлические оболочки изоляционных труб и трубчатых проводов, несущие тросы при тросовой электропроводке, металлорукава, а также свинцовые оболочки проводов и кабелей;

трубопроводы газоснабжения и другие трубопроводы горючих и взрывоопасных веществ и смесей, трубы канализации и центрального отопления;

водопроводные трубы при наличии в них изолирующих вставок.

Вопрос 302. В каких случаях не допускается использовать нулевые защитные проводники в качестве защитных проводников?

Ответ. Не допускается использовать в качестве защитных проводников нулевые защитные проводники электрооборудования, питающегося по другим цепям, а также использовать ОПЧ электрооборудования в качестве нулевых защитных проводников для другого электрооборудования, за исключением оболочек и опорных конструкций шинопроводов и комплектных устройств заводского изготовления, обеспечивающих возможность подключения к ним защитных проводников в нужном месте.

Вопрос 303. Какими должны быть наименьшие площади поперечного сечения защитных проводников?

Ответ. Должны соответствовать данным табл. 1.7.4.

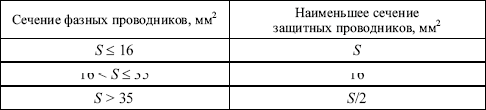

Таблица 1.7.4

Наименьшие сечения защитных проводников

Допускается, при необходимости, принимать сечение защитных проводников менее требуемых, если оно рассчитано по формуле (только для времени отключения <= 5 с):

где S– площадь поперечного сечения защитного проводника, мм²;

I– ток КЗ, обеспечивающий время отключения поврежденной цепи защитным аппаратом в соответствии с табл. 1.7.1 и 1.7.2 или за время не более 5 с, А;

t– время срабатывания защитного аппарата, с;

k– коэффициент, значение которого зависит от материала проводника, его изоляции, начальной и конечной температур. Значения k для защитных проводников в различных условиях приведены в табл. 1.7.6–1.7.9 настоящих Правил.
