Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний. Разделы 1, 6, 7

Ответ. Для этого должен быть предусмотрен специальный защитный (PE) проводник, расположенный в одной оболочке с фазными проводниками (третья жила кабеля или провода – для электроприемников однофазного и постоянного тока, четвертая или пятая жила – для электроприемников трехфазного тока), присоединяемый к корпусу электроприемника и к защитному контакту вилки штепсельного соединителя. Использование для этих целей нулевого рабочего (N) проводника, в том числе расположенного в общей оболочке с фазными проводниками, не допускается.

Вопрос 320. Как должны быть дополнительно защищены штепсельные розетки с номинальным током не более 20 А наружной установки, а также внутренней установки, но к которым могут быть подключены переносные электроприемники, используемые вне зданий либо в помещениях с повышенной опасностью?

Ответ. Должны быть защищены УЗО с номинальным отключающим дифференциальным током не более 30 мА. Допускается применение ручного электроинструмента, оборудованного УЗО-вилками.

Вопрос 321. Как должна питаться каждая розетка при применении защитного электрического разделения цепей в стесненных помещениях с проводящим полом, стенами и потолком, а также в других помещениях с особой опасностью?

Ответ. Должна питаться от индивидуального разделительного трансформатора или от его отдельной обмотки.

Вопрос 322. Как должно быть выполнено присоединение проводника в штепсельных соединителях переносных электроприемников, удлинительных проводов и кабелей?

Ответ. Должен быть присоединен к розетке, а со стороны электроприемника – к вилке.

Вопрос 323. Где рекомендуется размещать УЗО розеточных цепей?

Ответ. Рекомендуется размещать в распределительных (групповых, квартирных) щитках. Допускается применять УЗО-розетки.

Вопрос 324. Как должны быть обозначены защитные проводники переносных проводов и кабелей?

Ответ. Должны быть обозначены желто-зелеными полосами.

Передвижные электроустановки

Вопрос 325. На какие объекты не распространяются требования к передвижным электроустановкам?

Ответ. Не распространяются на:

судовые электроустановки;

электрооборудование, размещенное на движущихся частях станков, машин и механизмов;

электрифицированный транспорт; жилые автофургоны.

Вопрос 326. Что представляет собой автономный передвижной источник питания электроэнергией?

Ответ. Это такой источник, который позволяет осуществлять питание потребителей независимо от стационарных источников электроэнергии (энергосистемы).

Вопрос 327. Как должно выполняться питание передвижных электроустановок от стационарной электрической сети?

Ответ. Должно выполняться, как правило, от источника с глухозаземленной нейтралью с применением систем TN-S или TN-C-S. Объединение функций нулевого защитного проводника PE и нулевого рабочего проводника N в одном общем проводнике PEN внутри передвижной электроустановки не допускается. Разделение PEN-проводника питающей линии на РЕ- и N-проводники должно быть выполнено в точке подключения установки к источнику питания.

Вопрос 328. Какое требование Правил при питании передвижных электроустановок от автономного передвижного источника?

Ответ. Его нейтраль, как правило, должна быть изолирована.

Вопрос 329. Какая защита должна быть выполнена при косвенном прикосновении в случае питания передвижной электроустановки от стационарного источника питания?

Ответ. Должно быть выполнено автоматическое отключение питания с применением устройства защиты от сверхтоков. При этом времена отключения, приведенные в табл. 1.7.1, должны быть уменьшены вдвое либо дополнительно к устройству защиты от сверхтоков должно быть применено УЗО, реагирующее на дифференциальный ток.

Вопрос 330. Какая защита должна быть установлена в точке подключения передвижной электроустановки к источнику питания?

Ответ. Должно быть установлено устройство защиты от сверхтоков и УЗО, реагирующее на дифференциальный ток, номинальный отключающий дифференциальный ток которого должен быть на 1–2 ступени больше соответствующего тока УЗО, установленного на вводе в передвижную электроустановку.

Вопрос 331. Какую изоляцию должно иметь устройство присоединения ввода питания в передвижную электроустановку?

Ответ. Должно иметь двойную изоляцию.

Вопрос 332. Какие меры должны быть выполнены при применении автоматического отключения питания в системе IT для защиты при косвенном прикосновении?

Ответ. Должны быть выполнены:

защитное заземление в сочетании с непрерывным контролем изоляции, действующим на сигнал;

автоматическое отключение питания, обеспечивающее время отключения при двухфазном замыкании на ОПЧ в соответствии с табл. 1.7.5.

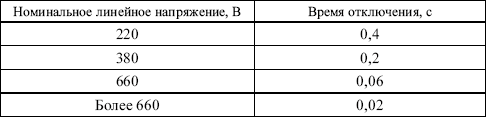

Таблица 1.7.5

Наибольшие допустимые времена защитного автоматического отключения для системы IT в передвижных электроустановках, питающихся от автономного передвижного источника

Вопрос 333. Что должно быть применено для обеспечения автоматического отключения питания?

Ответ. Должно быть применено: устройство защиты от сверхтоков в сочетании с УЗО, реагирующим на дифференциальный ток, или устройством непрерывного контроля изоляции, действующим на отключение, или УЗО, реагирующим на потенциал корпуса относительно земли.

Вопрос 334. Что должно быть предусмотрено на вводе в передвижную электроустановку?

Ответ. Должна быть предусмотрена главная шина уравнивания потенциалов, к которой должны быть присоединены:

нулевой защитный проводник РЕ или защитный проводник РЕ питающей линии;

защитный проводник передвижной электроустановки с присоединенными к нему защитными проводниками ОПЧ;

проводники уравнивания потенциалов корпуса и других сторонних проводящих частей передвижном электроустановки;
