Р-51 Mustang – техническое описание и боевое применение

Самолеты с двигателем «Мерлин» оснащались четырехлопастным винтом «Гамильтон Стандард 24D50-65 Гидроматик» или -87. Лопасти алюминиевые типа 6547-6, 6547А-6 или 6523А-24. Диаметр винта 11 футов 2 дюйма. На некоторых Р-51К стояли четырехлопастные винты «A542S Юниматик» фирмы «Эйропродактс». Диаметр винта 11 футов 1 дюйм, лопасти типа Н20-156Р-23М5 из стали. Все винты оснащались алюминиевым коком.

Система управления шагом винта. На всех самолетах Р-51 стояли винты постоянной скорости вращения. На самолетах с двигателем «Аллисон» под приборной доской имелся выключатель автоматического регулятора шага винта, что избавляло пилота от необходимости регулировать шаг вручную.

На самолетах с двигателем «Мерлин» также имелся автомат, регулирующий шаг винта в зависимости от оборотов двигателя.

Система впрыска воды впервые появилась на самолетах Р-51Н.

Система охлаждения двигателя на самолетах с двигателями «Аллисон» расширительный бак системы охлаждения находился над двигателем, непосредственно за винтом. Принудительную циркуляцию охлаждающей жидкости (антифриз) обеспечивал насос. Радиатор находился в тоннеле в центральной части фюзеляжа, за кабиной пилота. Выходное — отверстие тоннеля перекрывался клапаном, регулируемым из кабины пилота. На самолетах с двигателем «Мерлин» использовались две системы охлаждения. Радиатор двигателя оставался в принципе тем же, что и раньше. Добавился промежуточный радиатор, в котором охлаждалась топливовоздушная смесь, между первой и второй ступенями наддува. Общая емкость промежуточного радиатора составляла 4,8 галлона, в том числе 0,5 галлона емкость расширительного бачка.

Поток воздуха через тоннель с радиатором на поздних «Мустангах» регулировался автоматически. Пилот мог выбрать один из четырех режимов работы: автоматически, открыто, закрыто, управление выключено. От автоматического регулирования приходилось отказываться только в случае выхода из строя термостата.

Управление наддувом. На самолетах с двигателем «Аллисон» стоял одноступенчатый односкоростной наддув, который не требовал какого-либо управления. Двигатели «Мерлин» агрегатировались с двухступенчатым двухскоростным наддувом, управляемым автоматически с помощью анероида, определявшего давление воздуха во впускном канале карбюратора. Вторая скорость наддува включалась на высотах от 16000 до 25000 футов, в зависимости от модификации двигателя. В кабине пилота имелся переключатель, позволявший вручную регулировать работу наддува.

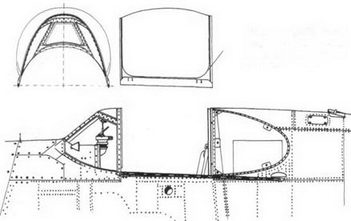

Фонарь кабины Р-51В.

Фонарь кабины Р-51C. Показана форточка на лобовом стекле.

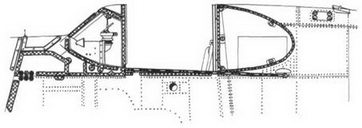

Элементы фонаря кабины Р-51 В/С.

Фонарь, разработанный инженером Малколмом (так называемый «капюшон Малколма»).

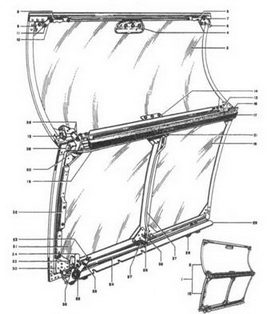

Детали фонаря P-51D/K.

Направляющая фонаря Малколма.

Разновидности крепежа, использовавшегося в конструкции фонаря.

Лобовое стекло Р-51В/С, вид с внутренней стороны.

Центральная панель фонаря в сборе.

Задние панели фонаря.

Двухместная кабина TF-51D, фонарь снят.

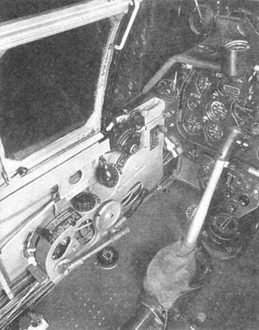

Левый борт кабины «Мустанга I». Виден маховики-регуляторы триммера элерона (светлый внизу, вертикально), руля направления (черный, горизонтально) и руля высоты (черный, на наклонной консоли). Выше видны объединенные ручки газа и шага винта. В нижней части снимка виден рычаг выпуска шасси.

Правый борт «Мустанга I». В центре виден карман для карт., над ним панель переключателей ходовых и посадочных огней, а также системы подогрева трубки Пито. Еще выше, на раме фонаря, виден округлый ключ Морзе. Навершие ручки управления в виде кольца было характерно для британских самолетов. У американцев эта деталь имела форму пистолетной рукоятки. На кольце видна крупная кнопка спуска пулеметов. Небольшая панель с двумя круглыми шкалами, справа от кресла, это регулятор подачи кислорода.

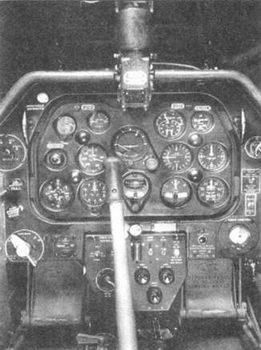

Главная приборная доска ХР-51. Она почти не отличалась от приборной доски «Мустанга I», выпускавшегося для Британии. На переднем плане видна традиционная американская ручка управления. В верхней части снимка заметен коллиматорный прицел ST1A, слева от него вспомогательный концентрический прицел. Под главной приборной доской находится дополнительная панель, на которой собраны органы управления стартером.

< image l:href="#" />

Левый борт кабины Р-51. Кресло пилота демонтировано. Отличия от британского варианта минимальны. Ручка управления завершается не кольцом, а пистолетной рукояткой. Под рычагом выпуска шасси имеется дополнительный рычаг блокировки хвостового колеса. Вверху виден концентрический прицел, а рядом с ним коллиматорный прицела ST1A.

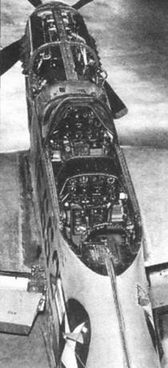

Кабина пилота P-5IB. Почти полностью оснащенная кабина пилота, отсутствует только кресло и несколько указателей. Имеется зеркало заднего вида в верхней части лобового стекла. Под зеркалом стоит коллиматорный прицел N-3C. За прицелом пятислойное бронированное стекло толщиной 38,1 мм (1,5 дюйма), установленное под углом 31 гр.

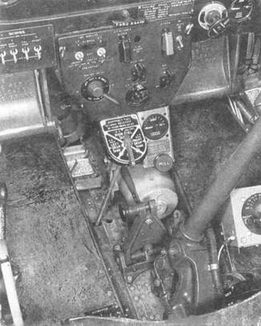

Дополнительные панели под главной приборной доской. Верхняя служила для управления пуском двигателя, а на нижней установлен переключатель бензобаков и указатель уровня топлива.

Левая консоль с регуляторами триммеров и ручками управления газом и винтом.

Правый борт кабины Р-51В/С. Видны блоки управления радиостанциями SCR 522 и SCR 535.

Главная приборная доска, под ней панель стартера, еще ниже переключателе бензобаков в кабине Р-51В/С. Хорошо видны педали с фирменной эмблемой «Норт Американ». Под эмблемой надпись, информирующая пилота о том, что на педали следует нажать, чтобы отпустить тормоза колес.

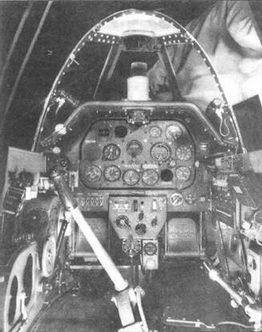

Кабина P-51D-5. Видна разница в дизайне главной приборной доски, панели стартера и расположении органов управления по бортам кабины.
