Ремонт и реставрация мебели и предметов антиквариата

Рис. 130

«Уставники» (начало XX в.)

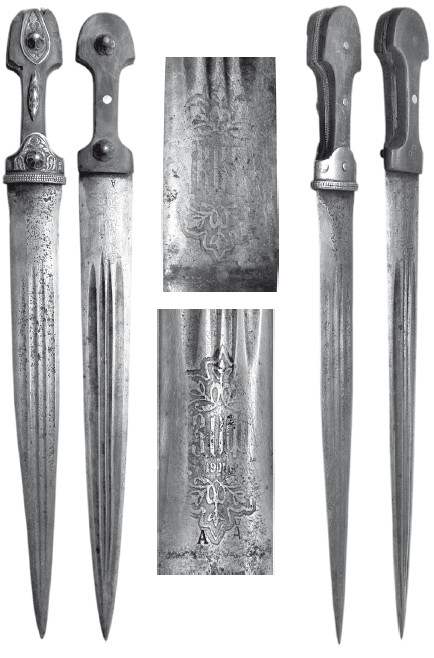

Этим жаргонным словечком в среде коллекционеров принято называть уставные (табельные) кинжалы Кубанского и Терского казачьих войск, бывших на вооружении до революции 1917 года. Соответственно, они (и шашки тоже) маркировались травленым вензелем с аббревиатурой «ККВ» или «ТКВ» (рис. 131, 132).

Рис. 131

Не знаю, может быть, кому-то они нравятся, но на мой взгляд ничего хорошего в этом продукте серийной фабричной выделки [24] нет: многодольные клинки слишком легкие и приспособлены для одних только колющих ударов, но никак не для рубки. Нечего и сравнивать их с настоящими боевыми чудовищами прежних времен. Увы – когда на смену крупнокалиберным кремневкам и «берданам» пришел дальнобойный трехлинейный карабин, надобность в серьезном оружии ближнего боя не то, чтобы отпала, но как-то съежилась. Отсюда и кинжальчики вместо кинжалов.

24

Помимо фабрик, изготовлением кинжалов и шашек «под заказ» занимались частные оружейные мастерские, особенно на юге России.

Рис. 132. Травленые клейма: «ККВ» (Кубанское казачье войско) и «ЗОФ, 1904», (Златоустовская оружейная фабрика)

Что касается данных предметов: один клинок, безобразно сточенный и потерявший всякую ценность, имел хорошую роговую рукоять и серебряный прибор. Другой, вполне пристойной сохранности, напротив, был обременен рукояткой, тыльная половина которой не роговая, а винипластовая, да к тому же без центральной заклепки. Требовался обыкновенный перемонтаж с попутным освежением и консервацией.

Так как сама по себе реставрация (скорее, ремонт) особого интереса не представляет, давайте воспользуемся случаем и рассмотрим вблизи, крупным планом, некоторые особенности этого вида оружия, а также характерные повреждения, что когда-то были нанесены шкодливыми руками потомков лихих вояк.

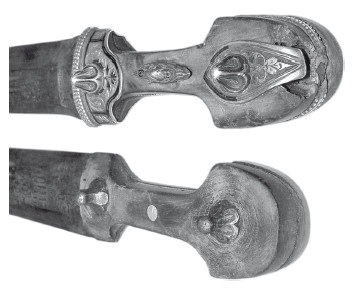

Итак, первое, что бросается в глаза – у кинжала справа (который в серебре) по непонятной причине разбит весь «затылок», да так, что выколот кусок «щеки», а довольно толстая (почти 2 мм) серебряная окантовка проплющена аж до железа и без малого не разошлась на две половинки. Вдобавок поврежденная кость потом была выедена червями, отчего образовалась глубокая каверна. Скользкие твари погрызли и еще кое-где сбоку, а поверхность рога от сырости встопорщилась и пошла трещинами.

Рис. 133

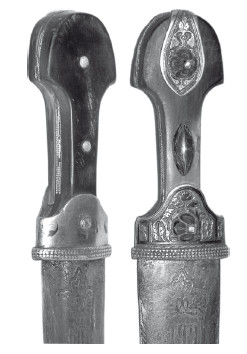

Далее: центральная фасонная заклепка фактически согнута и имеет приподнятые грубой силой края. Это, несомненно, оттого, что во время оно некий неотесаный мастеровой пытался выдрать ее (вместо того, чтобы надсверлить и выбить с другой стороны), вгоняя нож или отвертку под край. Конечно, мягкое серебро деформировалось (рис. 133).

И вообще, серебро здесь явно «неродное», оно и по размеру-то не очень стыкуется, да и по стилю как-то не того… Но что есть, с тем и будем работать.

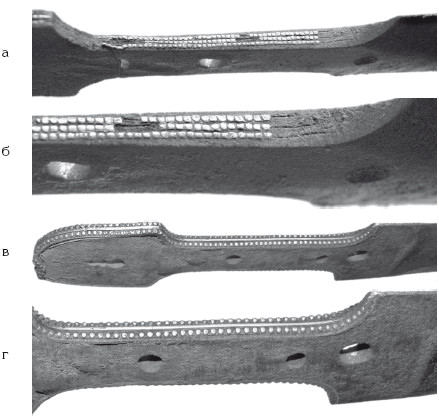

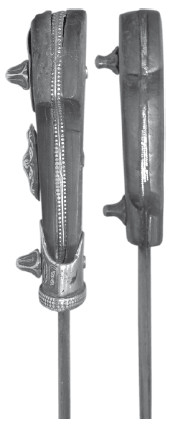

Обратите внимание на различную технику исполнения окантовки рукоятей: в первом случае тонкие серебряные полоски, нарезанные квадратами, вбивались в просеченные по ребру пазы. От времени, коррозии и нагрузок часть их выскочила, оставив проплешины (рис. 134 а, б).

Рис. 134

Второй кинжал проработан более капитально: толстая серебряная фактурная шинка была аккуратно напаяна оловом вдоль всего ребра, но после варварских ударов по верхушке головки металл раздало в стороны, а пайка отскочила. Им что, гвозди забивали (рис. 134 в, г)?

Рис. 135

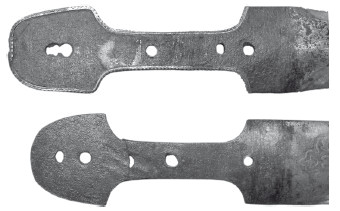

Следующий любопытный (и даже любопытнейший) момент: с какой стати обе рукоятки несут следы перемонтировок (причем – не одной), да не просто, а с пересверливанием отверстий под заклепки. И почему на обеих же затыльники были «присобачены» к существующим хвостовикам позднее: у верхнего клинка напаян (светлый тон наплыва припоя), а у нижнего – наварен кузнечным способом прямо поверх старого отверстия? Будь кинжалам хотя бы сотня-полторы лет, подобные метаморфозы можно было бы понять – даже японцы проделывали со старинными клинками штучки похлеще. Но эти-то сделаны уже в XX веке, кому же они успели так послужить (рис. 135)?

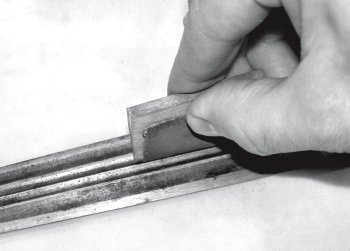

Насчет многодольных клинков могу сказать, что ничего хуже для шлифовки я не встречал: они всегда отчаянно приржавевшие, а вычищать бесчисленные узкие ноздреватые канавки – настоящая головная боль (рис. 136).

Рис. 136

Вот то, что в итоге получилось из нашего «уставника».

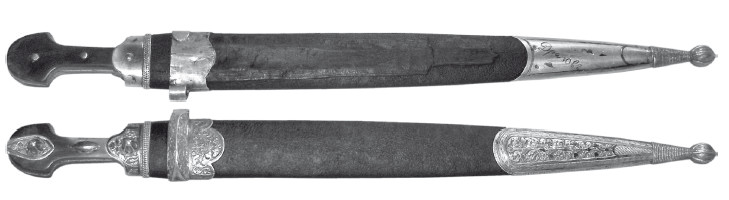

Рукоятка перемонтирована со всем своим серебром – высверленные штифты заклепок напаяны заново, костяные накладки подогнаны, отшлифованы и отполированы, и т. д. Под клинок подобраны старые ножны в хорошей коже с серебряными же деталями с чернью. В результате мы имеем неплохой предмет – хоть на продажу, хоть в собственную коллекцию (рис. 137).

Рис. 137

Реставрация булата и Дамаска

Точат ножи булатные,

Хотят меня зарезати!

Сказка на ночь

Многие думают, что увидеть булатный клинок так же трудно, как птицу Сиу у братьев Стругацких, «которую никто не видел и которую видеть нельзя, поскольку это не простая птица». Отнюдь. Самого настоящего старинного восточного булата сегодня довольно много, просто обретается он в кругах специфических, среди продавцов и коллекционеров оружия. Ну и, конечно, есть целая плеяда современных мастеров, уникумов, после многих лет опытов и поисков воссоздавших пресловутый секрет получения литого булата с полным комплектом легендарных свойств. Об этих самых свойствах речь ниже, а пока давайте определимся в терминах, чтобы не называть булатный клинок дамасским (хотя большой ошибки тут нет) или наоборот (а это уже ошибка, и принципиальная).

Историческая справка

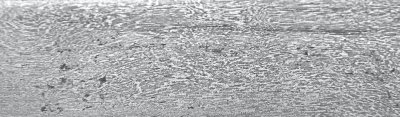

Булат — сталь, в которой содержание углерода достигает предельных значений (до 2 % и более), что выводит его за рамки обыкновенных прочностных характеристик, но (!) при условии соответствующей обработки. Правильно откованный и закаленный булат сочетает несовместимые качества – максимально возможную для сталей твердость с высокой пластичностью. Именно поэтому булатные клинки легко переносят ударные нагрузки, не зубрясь и не трескаются. Поверхностный узор образован скоплениями зерен и прожилок цементита (более светлые) в основной массе железа (темный фон) и проявляется в результате травления едкими растворами (рис. 138).

Рис. 138

На сегодня технологическая цепочка получения булата секрета не составляет, однако требует специального оборудования и огромного личного опыта, однако есть мастера, сумевшие сделать его реальным клиночным материалом (С. Лунёв, Л. Архангельский и др.).

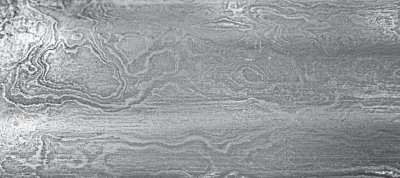

Дамаск – многослойная сварочная сталь и одновременно характерный узор на поверхности (в том числе настоящего булата). Технология состоит в кузнечной сварке жгута или пакета, набранного из чередующихся слоев разносортного металла (рис. 139). В итоге материал приобретает полезные свойства, а именно – упомянутую совокупность твердости с пластичностью, но их величины, как правило, несопоставимы с аналогичными для булата [25] .

25

В принципе, любое такое сравнение изначально некорректно, так как низкие и средние сорта булата слабее хорошего Дамаска, лучшие сорта которого, по утверждению их авторов, режут стекло, как алмаз, и их трудно сломать. Да что там Дамаск – простая современная легированная сталь превосходит рядовой булат!
