Ремонт и реставрация мебели и предметов антиквариата

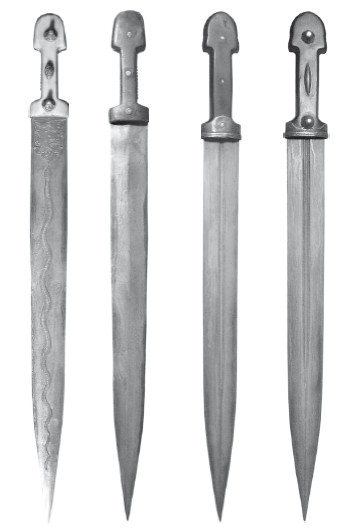

Рис. 139

В настоящее время освоено производство Дамаска с использованием нетрадиционных компонентов – цветных (включая драгоценные) металлов, легированных сталей, порошковых композиций и так далее. Возможно, за этим кроется блестящее будущее, но и сегодня количество клинков из хорошей дамасской стали насчитывает сотни тысяч, поскольку выход качественного промышленного Дамаска измеряется десятками тонн.

Узор обусловлен различием химических свойств слоев, их отражающей способности, цвета, плотности и т. д. Рисунок часто напоминает текстуру дерева, однако всевозможными способами ему придают любую, даже заранее заданную конфигурацию типа силуэтов людей, символов, орнаментов и прочих изысков. Прокатанные в вальцах промышленные дамаски выдают себя ритмичностью и геометрической правильностью узора, что редко встречается у «ручных» экземпляров. Процесс травления гораздо проще, чем для булата.

Японский Дамаск – предполагает сварку пластин металла с одинаковым содержанием углерода, поэтому рисунок не виден явно. Кроме того, количество ковок достигает полутора десятков, следовательно, число слоев переваливает иногда за сотню тысяч. В результате получается невероятно плотный, высокопрочный Дамаск, стяжавший славу на полях сражений. В настоящее время всей полнотой технологии владеют лишь немногие японские мастера, признанные «национальным достоянием». Любые попытки получения такого Дамаска самостоятельно (точнее, изготовления традиционного холодного оружия в целом) заведомо обречены на бесславный провал ввиду огромного числа сугубо интуитивных и личностных ноу-хау, недоступных анализу.

Здесь показан один из видов японского Дамаска, именуемый МАСАМЭ-ХАДА. Такая структура получается в случае, когда заготовка каждый раз проковывается в одном и том же направлении вдоль своей плоскости, а боковая поверхность клинка формируется из боковой же поверхности поковки. Рисунок состоит из слегка волнистых параллельных линий, соответствующих залеганию слоев металла (рис. 140).

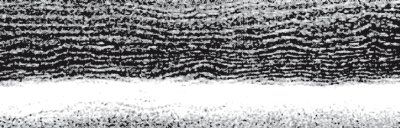

Рис. 140

Ствольный Дамаск – в свое время ознаменовал революционный прорыв в деле изготовления легкого огнестрельного оружия, и основная доля качественных стволов производилась именно из него. Для его получения сваривают пакет не из пластин, а из проволоки с различным содержанием углерода. Будучи сбита в монолитный пруток, заготовка скручивается и снова проковывается, вытягиваясь в ленту. Данный способ малопригоден для холодного оружия, так как дает лишь красивый дамасский узор при невысокой твердости и живучести режущих кромок ввиду хаотичной внутренней структуры (рис. 141).

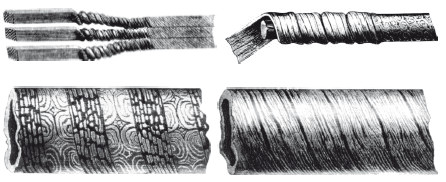

Рис. 141

Дамасковые стволы не способны выдерживать давление газов при стрельбе современными бездымными нитропорохами, потому они были вытеснены изделиями из специальной литой стали. Сегодня ствольный Дамаск практически забыт, но возрождение интереса к утонченной охоте с репликами старинного оружия позволяет предвидеть возврат технологии.

Что есть что?

Как справедливо заметил писатель О. Генри, «быстро и легко белый узнает белого в дебрях Африки». К этому можно добавить, что ненамного труднее отличить древесину березы от дуба или сосну от лиственницы, если какое-то время иметь с ними дело. Точно так же очевидна разница между сталью и алюминием, тем более – медью, и так далее. Но сказать навскидку, булат перед нами или сварочный Дамаск, способен лишь человек, наглядевшийся и на то, и на другое. Тем не менее существует ряд достаточно элементарных признаков, которые откровенно и прямо излагают всю правду о клинке, какие бы песни ни пел сладкоголосый продавец, желая поскорее получить за подозрительную железку сокровища царей земных. Конечно, без личного опыта не стоит пытаться определять тип узора и гордо вещать, что тут имеет место, например, коленчатый или букетный Дамаск. Но самые начальные формы анализа вполне под силу сколько-нибудь подкованному любителю.

Итак – различия булата и Дамаска заложены в них уже на стадии рождения, поскольку первый представляет собой монолитный металл, а второй состоит из множества отдельных слоев. Соответственно, и внешний вид узора никогда не будет похожим. Имея в виду высокий уровень компьютерной грамотности населения, рискну провести следующую параллель, великолепно иллюстрирующую разницу. А именно: узор классического булата представляет собой растровую картинку, образованную скоплениями отдельных, обособленных (!) светлых частиц и волокон цементита, которые, впрочем, могут сливаться в протяженные туманности. Напротив, поверхность сварочного Дамаска дает картинку векторную, завораживающий декор которой составлен из линий, имеющих конкретную толщину, длину и направление. Они могут быть переплетены и спутаны самым невероятным образом, замыкаться кольцами и гроздьями, но скоплением точек их никак не назовешь.

Запомните: настоящий булат всегда выглядит тусклым и невзрачным, а его «графика» начертана, как было сказано, белым по серому или черному, то есть – цементитом по железу. Рисунок в принципе не может быть упорядоченным, он хаотичен и непредсказуем, как звезды на небе. В известной степени старые мастера умели придавать скоплениям частиц некоторую ритмичность, получая пресловутую «лестницу Магомета» – стяжки узора образовывались в местах строго дозированных по силе и направлению ударов молота.

Дамаск чаще всего являет иную картину, где фон расписан темными и светлыми разводами. Это сталь и тончайшие слои окалины (скорее – намек на окалину), не до конца съеденную расплавленным флюсом.

С прочностью кузнечной сварки тут все в порядке, слои соединены намертво, но чистый металл светлее, чем пограничье, иначе узор был бы невидим. Это – в традиционном Дамаске из стали с различным содержанием углерода. Современные композиции, включающие, наряду с легированными прослойками, даже чистый хром и прочие изыски, дают очень яркую картинку, недостижимую в былые времена. Химическая обработка еще сильнее выявляет контраст, позволяя любоваться клинком чуть ли не в темноте. Если не принимать в расчет детища некоторых мастеров, где рисунок нарочно разбит самым прихотливым образом, то в целом можно сказать, что совокупность линий подчиняется некоему порядку. По крайней мере, всегда нетрудно выделить ту или иную закономерность, повторение отдельных элементов и так далее.

Из личного опыта могу сказать, что мне не попадались булатные клинки, режущая кромка которых не бралась бы надфилем. В то же время сделать зазубрину на такой полосе трудно. Видимо, секрет в огромных внутренних межкристаллических напряжениях, отчего клинок будто бы «стянут» сам в себя. Можно сказать, что он не тверд, но феноменально прочен. Вдобавок высокая плотность материала позволяет оттачивать лезвие до немыслимой остроты, чтобы резать на весу шелковые платки или головы гяуров. Сварочный Дамаск никакими такими оригинальными свойствами не отличается, хорошие клинки просто закалены до высокой твердости, не ломки и красивы.

* * *

Реставрация булата и Дамаска такая же, что и обычной углеродистой стали, за исключением малости, а именно: поверхность клинка ни в коем случае нельзя шлифовать, а тем более полировать абразивами, так как при этом узор становится почти или вовсе не видимым. Заполированная поверхность булата ничем не отличается от поверхности обыкновенной стали, и только в ореоле светового блика можно с трудом разглядеть некое подобие узора. Так поступали в Японии, часами предаваясь любованию фамильным клинком, но менее утонченные натуры предпочитают ясную и отчетливую картину, поэтому традиционно булатные и дамасковые клинки подвергали и подвергают химической обработке, выявляя рисунок насильственно.

Суть в том, что фрагменты с различным содержанием углерода обладают различной стойкостью в отношении едких растворов, приобретая в них индивидуальные оттенки и фактуру. Поскольку булат состоит из мешанины цементита с мягким перлитом, то после травления он становится темным и тусклым. Собственно говоря, таков цвет фона, по которому ясным белым кружевом выступают высокоуглеродистые фрагменты. Дамаск реагирует иначе – рисунок на нем получается от того, что материал слоев и сварочные плоскости по-разному взаимодействуют с реактивом.

Традиционно в качестве «проявителя» использовался раствор железного купороса, а в новейшие времена ему на смену пришли сочетания всевозможных кислот, многие из которых были неизвестны прежде. Такая рокировка обусловлена тем, что в купоросе клинок следует выдерживать долго, порою даже варить, тогда как кислота работает моментально, только пошевеливайся. Но зато в первом случае цвет фона получается темным, почти черным, и на нем огнем горит долгожданный узор, а с терпением у предков, как известно, проблем не было. Увы, «раньше были времена, а теперь – мгновения».
