Каждый владелец участка, использующий электронасос, должен помнить о правилах личной безопасности. Нельзя касаться включенного в сеть насоса, перемещать или поднимать работающий насос в водоеме, колодце или скважине. Отключать насос от сети следует с помощью реле, разъединяющего сразу оба провода. Ручной поршневой насос БКФ-4 приводят в действие рукояткой, закрепленной на валу. За двойной ход поршня перекачивается 1,3 л воды. Наибольшее число двойных ходов поршня при качании – 40 в минуту, наибольший напор – 30 м при высоте всасывания 4,5 м. Работу насоса обеспечивает механическая система из двух коромысел и удлинительных тяг.

Поршневой насос НР-3 с ручным приводом используют в трубчатом колодце в комплекте с обсадной трубой с фильтром. Внутри обсадной трубы размещают всасывающую трубу с обратным клапаном, подсоединенную к поршневой группе насоса. Производительность насоса за двойной ход – 1,1 л. Максимальная высота всасывания – 6 м при массе насоса 20 кг вместе с колонкой.

Для извлечения воды из озера, пруда или других водоемов лучше всего использовать электромагнитный насос, установленный на автомобильной камере. Камеру накачивают, перетягивают двумя параллельными бандажами из мягкой проволоки так, чтобы между ними вошло основание насоса. На проволоку кладут две деревянные планки сечением 3 x 4 см, к которым и прикрепляют насос с помощью шурупов. Во всасывающее отверстие насоса вворачивают отрезок трубы с резьбой на обоих концах и на нижний наворачивают фильтр так, чтобы он был выше нижней кромки резиновой камеры, иначе насос может быстро забиться грязью со дна водоема. В выходное отверстие насоса вворачивают вторую трубку и надевают на нее поливочный шланг.

Недостатком промышленных насосов является то, что они хорошо работают лишь с расходом влаги более 1,5 м³/час. На небольших водоемах можно использовать шестеренчатый или масляный насос от списанного грузового автомобиля типа ГАЗ-51. Для этого следует изготовить фланец, просверлив в нем 2 отверстия диаметром 1,9 см против масляных каналов, и приварить к каждому патрубок. При соединении насоса и фланца между ними помещают прокладку. Фланец закрепляют на рамке-основании с помощью специального кронштейна из уголковой стали. К тому же основанию присоединяют электродвигатель мощностью 0,4–0,6 кВт, обеспечивающий 1400 об/мин, что позволяет перекачивать 0,4–0,7 м³/час воды. Валы электродвигателя и насоса следует отцентрировать и сжать резиновой муфтой. Насос погружают в водоем вертикально и включают в сеть.

Самодельные насосные установки

Некоторые садоводы рекомендуют самодельные насосы для извлечения воды из небольших водоемов, колодцев и скважин. Например, устанавливают на треногу железную бочку. В стенку бочки вваривают выпускной кран. Сверху вставляют пробку с отверстием диаметром 30–40 мм и резьбой, чтобы можно было ввинтить в пробку штуцер. На штуцер надевают шланг диаметром 40 мм, другой конец которого опущен в водоем. Выпускной кран закрывают, вливают в бочку 300 мл воды и подогревают ее, включив подо дном примус или паяльную лампу. Вода быстро закипает, пар гонит воздух из бочки в водоем. Затем резко прекращают подогревать бочку, давление пара в ней падает, и вода устремляется в обратном направлении. Такой импровизированный насос накачивает 200 л воды за считаные минуты. Чтобы дело пошло еще быстрее, бочку утепляют, обертывают плотной тканью или мешковиной в несколько слоев.

Эффективно будет работать и насос, собранный следующим способом. Недалеко от берега озера или пруда в дно втыкают кол и привязывают к нему бревно весом 60–80 кг. Перпендикулярно к нему устанавливают небольшую латунную гофрированную трубку диаметром 0,8 см. Внутрь трубки вставляют 2 резиновых клапана и от ее верхнего конца протягивают к грядкам тонкий шланг. При ветре, дующем со скоростью 2–3 м/сек, волны будут мерно раскачивать бревно, гофрированная трубка станет сжиматься и расправляться, засасывая при этом 25–100 м³ воды в сутки.

Добывать воду из колодца можно с помощью длинной стальной трубы. Ее нижний край опускают под воду на 1,2–1,5 м. При глубине колодца до 10 м диаметр трубы должен быть от 60 до 100 мм, при глубине от 20 до 40 м – от 25 до 40 мм. Перед тем как окунуть трубу в колодец, необходимо пропустить через нее шнур с закрепленными на нем многочисленными одинаковыми шайбами из толстого каучука (можно вырезать из старых приводных ремней), диаметр которых равен внутреннему диаметру трубы. Место соединения каждой шайбы со шнуром заливают гудроном. Концы шнура связывают между собой. Этот бесконечный трос надевают на ворот колодца, где выдолблены пазы для шайб и прибиты упорные планки, которые цепляют шайбы на шнуре при вращении вала. Когда начинают крутить ворот, шайбы ползут вверх, захватывая и протаскивая по трубе порции воды. Этот самодельный водоподъемник в 20 раз производительнее обычного ручного способа извлечения воды из колодца.

В системах местного водоснабжения целесообразно автоматизировать включение и выключение насоса по уровню воды в водонапорных баках с помощью поплавковых или контактных датчиков.

Простейший поплавковый датчик состоит из поплавка, переключателя, блока, троса с упорами и груза противовеса. Он рассчитан на перепад до 150 мм между верхним и нижним уровнями воды. По мере расходования воды поплавок, опускаясь, поворачивает коромысло, которое замыкает контакты переключателя и с помощью магнитного пускателя включает насос. Выключение происходит в обратном порядке.

Поплавковый датчик надежной конструкции можно сделать самим из двух клавишных выключателей. Они рассчитаны на ток в 6 А, что вполне достаточно для запуска электромагнитных насосов.

Параллельное включение двух клавиш обеспечивает разрыв обоих проводов питания насоса, что отвечает требованиям техники безопасности. На рис. 22 приведены схемы самодельных автоматических устройств управления насосами, где НУВ – нижний уровень воды, ВУВ – верхний уровень воды, МП – магнитный пускатель, ПР – пусковое реле, Тр – трансформатор пускового реле, УВ – уровень воды, КВУ – контакт верхнего уровня, КНУ – контакт нижнего уровня, I–II – контакты включения магнитного пускателя, III–IV – контакты пускового реле.

На рисунке показаны варианты поплавковых датчиков. В первом варианте для открытых баков большой емкости поплавок соединен с противовесом с помощью тросика, перекинутого через блок. На тросике закреплен шарик, который по мере подъема или опускания поплавка, перемещаясь, включает или выключает клавиши двух параллельно закрепленных выключателей. Противовес уравновешивается регулировочным грузиком, закрепленным около поплавка.

При необходимости измерения уровня в колодцах, водосборных камерах и других глубоких резервуарах датчик делают в виде поплавка со штангой, которая, перемещаясь в направляющих с помощью ролика, обеспечивает срабатывание обоих параллельно закрепленных выключателей.

Для закрытых водонапорных баков применяются поплавковые рычажные датчики, которые можно оборудовать дополнительным клавишным выключателем аварийной сигнализации, срабатывающей при переполнении бака.

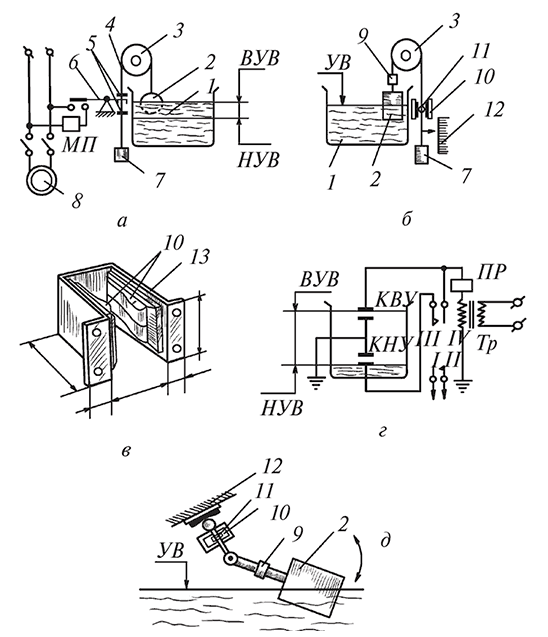

Рис. 22. Самодельные автоматические устройства управления насосами: а – электросхема с поплавковым датчиком; б – схема датчика с визуальным указателем; в – общий вид самодельного клавишного датчика; г – электросхема контактного датчика; д – схема рычажного датчика; 1 – бак; 2 – поплавок; 3 – блок; 4 – трос; 5 – упор; 6 – коромысло переключателя; 7 – противовес; 8 – насос; 9 – регулировочный груз; 10 – клавишные выключатели; 11 – шарик; 12 – клавишный выключатель аварийной сигнализации; 13 – корпус с клавишного датчика; ВУВ – верхний уровень воды; НУВ – нижний уровень воды; МП – магнитный пускатель; ПР – пусковое реле; Тр – трансформатор пускового реле; I–II – контакты включения магнитного пускателя; III – TV – контакты пускового реле

Контактный датчик можно выполнить из стальной трубы с двумя закрепленными на ней стальными пластинами, которые представляют собой контакты верхнего и нижнего уровня воды. Когда вода заполнит бак и достигнет верхнего контакта, электрическая цепь разомкнется, насос выключится. При расходовании воды и достижении ею уровня нижнего контакта насос включится.

В настоящее время в продаже имеется автомат управления и защиты, который легко используется в комплекте с любым насосом, включая и вибрационные типа «Малыш» (рис. 23), «Ручеек», «Оазис» и другие. С помощью этого устройства вода легко и быстро подается из любого резервуара – бака, колодца, скважины. Кроме того, в нем предусмотрена защита насосов от «сухого хода» и перепадов напряжения в сети. Если обзавестись дополнительным количеством армированного шланга, хомутов, кранов, несколькими тройниками, резьбовыми штуцерами и двусторонними сгонами, можно провести летний поливочный водопровод на участке более 10 соток. Следует знать, что это миниатюрное устройство не меняет давления в водопроводе – оно остается таким, какое создает работающий насос.
