Гидропневматическую установку (рис. 33) несложно собрать в условиях домашней мастерской. Возможны два варианта. В качестве водяного и воздушного баков используют 2 бытовых газовых баллона емкостью 50–80 л. В первом варианте в качестве воздушного бака применяется ресивер бытового компрессора, а также его предохранительный клапан.

У гидропневматического бака перед тройником устанавливают обратный клапан подъемного типа для запирания воды в установке при выключенном насосе. Самодельный обратный клапан можно собрать из подручных материалов: трубопроводной арматуры (тройника, шарика, пружины, регулировочной пробки). Тот бытовой газовый баллон, который будет использоваться как воздушный бак, не требует никаких переделок. А к баллону, предназначенному для гидропневматического бака, необходимо приварить 2 фланца с резьбой: снизу в днище для патрубка напорной трубы, а сверху – для электродного реле верхнего уровня воды.

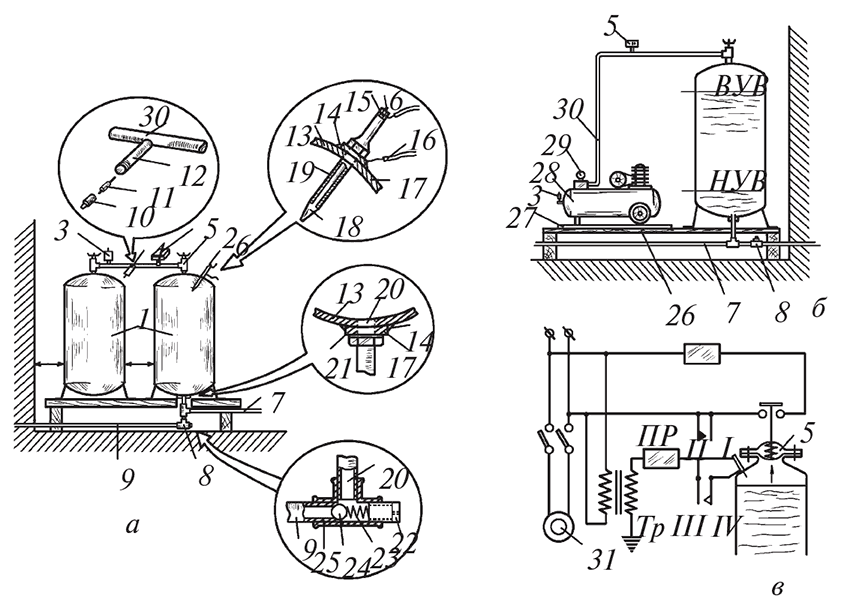

Рис. 33. Виды гидропневматических установок: а – установка с двумя баками; б – установка с компрессором; в – электрическая схема; 1 – газовый баллон емкостью 50–80 л; 2 – запорный вентиль; 3 – предохранительный клапан; 4 – зарядный штуцер; 5 – реле давления; 6 – электродный сигнализатор уровня; 7 – питающий трубопровод; 8 – обратный клапан; 9 – напорный трубопровод (от насоса); 10 – колпачок; 11 – ниппель; 12 – штуцер от автокамеры; 13 – корпус бака; 14 – сварка; 15 – плюсовой контакт; 16 – минусовой контакт; 17 – фланец с резьбой; 18– электрод; 19 – изолятор; 20 – патрубок; 21 – прокладка; 22 – регулировочная пробка; 23 – пружина; 24 – шарик; 25 – тройник; 26 – деревянный настил; 27 – резиновый коврик; 28 – ресивер компрессора; 29 – манометр; 30 – воздушная трубка; 31 – насос; ВУВ – верхний уровень воды; НУВ – нижний уровень воды; МП – магнитный пускатель; ПР – пусковое реле; Тр – трансформатор пускового реле; I–II – контакты включения магнитного пускателя; III–IV – контакты пускового реле

Электродное реле отключения насоса необходимо для предотвращения перелива в случае нарушения герметичности воздушной полости установки, и одновременно оно может служить датчиком аварийной сигнализации. Электродное реле представляет собой изолированный стержень, включенный в цепь промежуточного реле. Другой конец от промежуточного реле соединен на массу с корпусом баллона. При подъеме уровня вода замыкает электрод реле с корпусом баллона. Образовавшийся при этом сигнал поступает на промежуточное реле, которое прерывает контакты 1–2-й цепи магнитного пускателя. Электродное реле вполне доступно для изготовления своими силами, в чем может помочь рис. 33.

Длину и монтажный диаметр электрода выбирают в зависимости от расчетного уровня воды в баке. Главное, на что надо обратить внимание, – надежная изоляция стержня электрода от корпуса бака (баллона), который, в свою очередь, должен быть хорошо заземлен.

При выборе конструкции следует учитывать, что вариант с компрессором больше подходит для механизации полива на участке, поскольку позволяет использовать установку с большим по объему баком, вода в котором в течение дня нагревается на солнце, а включенный компрессор дает возможность производить полив под давлением, в том числе и разбрызгивателями на дождевальных установках.

Второй вариант с двумя баками более экономичен и удобен в эксплуатации при системе водоснабжения от шахтного или трубчатого колодца. Для подачи воды в гидропневматическую установку рекомендуется использовать электромагнитные вибрационные насосы типа «Малыш», «Струмок» и т. п.

Так как подпитка установки воздухом происходит в результате опорожнения напорного трубопровода, следует учитывать, что при напоре до 5 м вода вытекает самотеком через зазор в клапане насоса, а при более сильном клапан закрывается обратным давлением. В этом случае для обеспечения самослива раскаленным шилом проплавляют дренажное отверстие диаметром 2–3 мм у выхода из насоса.

Дворовую сеть водопровода делают с уклоном 0,02–0,03 в сторону колодца, чтобы обеспечить надежное опорожнение напорного трубопровода. Баки соединяют между собой медной воздушной трубкой, на которой припаяны штуцеры для реле давления, предохранительного клапана и зарядки воздушной полости установки.

В качестве штуцера зарядки обычно используют ниппель от автокамеры, который припаивают к трубке в удобном месте. Предохранительный воздушный клапан регулируют по максимальной величине давления в установке, стараясь, чтобы оно было как можно меньше. Это значительно уменьшит время рабочего цикла нагнетания насоса, то есть даст ощутимую экономию электроэнергии и моторесурса. Как правило, для поливочного водопровода с учетом глубины колодца это давление выбирают в пределах от 0,1 до 0,2 кгс/см².

Реле давления (электроконтактный манометр) выдает управляющий сигнал на магнитный пускатель, через контакты которого включается и выключается насос. К этой электросхеме в случае необходимости может дополнительно подсоединяться звуковая или световая сигнализация.

Баки гидропневматической установки монтируют как вертикально, так и горизонтально, но при условии, что расстояние между ними должно быть не менее 0,6 м. Такое же расстояние предусматривается от баков до стен и перекрытий.

Дождевальные установки

Следующее устройство для полива – дождевальная установка консольного типа (рис. 34). Опорой установки служит труба диаметром 70 мм, забетонированная в основании. На нее шарнирно устанавливают стрелу длиной 8 м из трубы диаметром 45 мм. На стрелу натягивают проволоку с кольцами, с помощью которых по ней перемещается резиновый шланг. На шланг надевают разбрызгиватель от лейки и уравновешивают шланг противовесом. Нагретая за день вода из емкости по шлангу поступает к разбрызгивателю. Прекратить подачу воды можно, перегибая шланг возле разбрызгивателя или посредством крана, установленного на шланге.

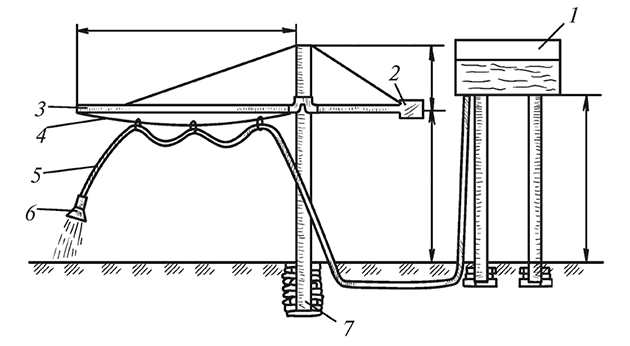

Рис. 34. Дождевальная установка консольного типа: 1 – емкость; 2 – противовес; 3 – стрела; 4 – проволока; 5 – шланг; 6 – разбрызгиватель; 7 – опора

Следующее устройство для полива представляет собой систему вкопанных вертикально по всей площади участка коротких труб, к которым по земле проведен водопровод. При этом в трубы диаметром 2,54 см вставлены трубы диаметром 1,9 см. По мере надобности на тот или иной стояк навинчивают насадку таким образом, что внутренняя резьба заходит на внутреннюю трубу, а внешняя – на наружную.

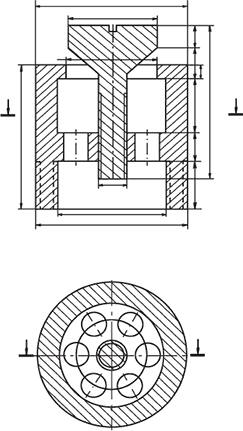

Рис. 35. Дождевальная насадка из болта Мб

В верхней части насадки ввернут болт М6 (рис. 35). При подаче воды в систему она попадает в зазор между головкой болта и корпусом насадки и веером, распадающимся на капли, летит на землю. В зависимости от напора можно поливать растения в радиусе от 3 до 10 м при одинаково хорошем качестве распыления. Для его регулирования достаточно отверткой слегка повернуть болт. Как разбрызгиватель в самодельных опрыскивателях используют и обычную гайку.

Разбрызгиватель для орошения растений можно сделать и по-другому. На легкой переносной треноге, выполненной из уголковой стали или тонких труб, закрепляют вертикальную трубку диаметром 1,27 или 2,54 см. Снизу к ней подводят шланг от водопровода, а сверху вставляют переходник из отрезка более узкой трубки, на которую наворачивают гайку. Чтобы последняя сыграла роль разбрызгивателя, ее закрывают пластинкой с отверстием в центре для выброса струи. На небольшой рамке, приваренной к краям гайки, точно над отверстием на расстоянии, равном его диаметру, монтируют конус с углом 120–160°. Вырывающийся поток воды ударяется об эту преграду, разбивается и разбрызгивается дождем.
